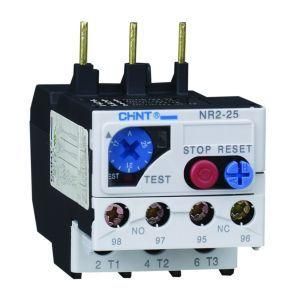

Реле тепловое NR2-25 1.25-2A (R) с перезапуском CHINT 268138

Реле тепловое NR2-25 1.25-2А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство с точной настройкой тока срабатывания и возможностью автоматического сброса, идеально подходит для установки совместно с контакторами в системах управления приводами. Артикул 268138 соответствует модели из серии NR2, широко применяемой в промышленной автоматике.

Назначение и область применения

Реле тепловое NR2-25 1.25-2А (R) защищает электродвигатели переменного тока от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Устройство реагирует на превышение установленного тока и отключает цепь, предотвращая перегрев обмоток двигателя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями, работающими на частоте 50/60 Гц и напряжении до 690 В.

Технические характеристики

• Диапазон регулировки тока срабатывания: 1,25–2 А - позволяет точно настроить порог защиты под конкретный двигатель;
• Класс тепловой защиты: 10 - время срабатывания при 6-кратном токе составляет 4–10 секунд, что соответствует требованиям для большинства промышленных двигателей;
• Максимальное рабочее напряжение: 690 В - обеспечивает безопасную работу в сетях среднего класса напряжения;
• Четыре переключающих контакта: два нормально замкнутых (NC) и два нормально открытых (NO) - позволяют использовать реле как для отключения питания, так и для сигнализации состояния;
• Тип подключения: винтовые зажимы - удобны для многократного монтажа и демонтажа;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии LC1 или на DIN-рейку через адаптер (не входит в комплект);
• Функция перезапуска: да - после срабатывания возможно автоматическое восстановление работы при снижении температуры, либо ручной сброс кнопкой.

Совместимость и монтаж

Реле тепловое NR2-25 1.25-2А (R) совместимо с контактными аппаратами серии LC1 от CHINT. Для монтажа необходимо закрепить его на корпусе контактора или на DIN-рейке с помощью специального крепления (приобретается отдельно). Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Перед первым запуском обязательно проверьте соответствие тока нагрузки диапазону 1,25–2 А и убедитесь, что все контакты плотно затянуты.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GB/T 14048.6. Обладает сертификацией CE и RoHS. Конструкция исключает самопроизвольное открытие контактов при вибрации и механических ударах. Индикация срабатывания - цветная флажок на передней панели, который выступает при перегрузке, что упрощает диагностику.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Автоматический сброс снижает необходимость в постоянном обслуживании;
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций;
• Индикация срабатывания визуальная и не требует внешних приборов;
• Герметичная конструкция минимизирует влияние пыли и влаги в условиях производства.

Ограничения применения

• Не предназначен для защиты двигателей с высоким пусковым током (более 6×Iн) без предварительной настройки времени срабатывания;
• Не работает при отсутствии питания - требуется подключение к сети 50/60 Гц;
• Не следует использовать в средах с повышенной взрывоопасностью или агрессивными газами - отсутствует взрывозащита;
• Запрещена установка рядом с источниками сильного тепла (например, нагревательными элементами), чтобы избежать ложных срабатываний.

Примеры использования

• Защита трехфазного двигателя насоса мощностью 1,5 кВт, потребляющего около 1,8 А;
• Комплексная система контроля на конвейере с несколькими двигателями, где каждому реле задан свой токовый порог;
• Подключение к панели управления станком с ЧПУ для аварийного отключения при перегрузке шпинделя.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен попадать в диапазон 1,25–2 А; если ток выше - выбирайте другую модель из серии NR2;
• При использовании функции автоматического сброса учтите, что она не подходит для критических процессов, где остановка должна быть подтверждена оператором;
• После каждого срабатывания осмотрите контакты на окисление - при необходимости протрите их спиртовой салфеткой;
• Для удобства обслуживания используйте реле с ручным сбросом в местах, где доступ ограничен - это исключит случайный запуск оборудования.
