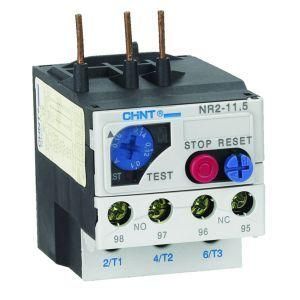

Реле тепловое NR2-11.5 1.6-2.5A (R) | 268172 CHINT

Реле тепловое NR2-11.5 1.6-2.5 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 с настройкой тока 1,6–2,5 А и автоматическим сбросом подходит для установки совместно с контакторами или отдельно в цепях переменного тока 50/60 Гц.

Назначение и область применения

Реле тепловое NR2-11.5 1.6-2.5 А (R) защищает электродвигатели от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Устройство реагирует на превышение установленного тока и отключает питание, предотвращая перегрев обмоток двигателя. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями переменного тока.

Технические характеристики

• Диапазон регулировки тока: 1,6–2,5 А — позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 — время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты малых и средних двигателей;
• Максимальное рабочее напряжение: 690 В — обеспечивает применение в сетях промышленного типа, включая 380 В и 660 В;
• Количество переключающих контактов: 4 — два нормально замкнутых (NC) и два нормально открытых (NO), позволяющие использовать в различных схемах управления;
• Тип подключения: винтовые зажимы — удобны для многократного подключения и отключения проводов без специальных инструментов;
• Способ монтажа: непосредственное крепление — устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: да — после срабатывания возможен автоматический возврат в рабочий режим при снижении температуры.

Совместимость и монтаж

Реле тепловое NR2-11.5 1.6-2.5 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением до 2,5 мм². Перед установкой проверьте соответствие тока нагрузки диапазону 1,6–2,5 А — при выходе за эти границы точность защиты снижается. Клеммы затягиваются усилием 0,5–0,7 Н·м — избыточное давление может повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификаты CE. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Индикация срабатывания осуществляется через выступающий флажок — визуальное определение причины отключения не требует дополнительных приборов.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Автоматический сброс снижает необходимость вмешательства оператора после устранения перегрузки;
• Четкая индикация срабатывания ускоряет диагностику отказов;
• Высокая долговечность контактов — рассчитана на более чем 100 000 циклов коммутации;
• Герметичная конструкция минимизирует попадание пыли и влаги внутрь корпуса.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока — работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания — обязательно использование предохранителей или автоматических выключателей;
• Запрещена установка в местах с температурой выше +60 °C или ниже −25 °C — влияет на точность срабатывания;
• Не рекомендуется для частых пусков (более 6 раз в час) — высокий импульсный ток может привести к преждевременному износу биметаллических пластин.

Примеры использования

• Защита насоса воды в системе водоснабжения мощностью 1,1 кВт (ток ~2,2 А);
• Контроль нагнетателя воздуха в пневматической линии с двигателем 0,75 кВт;
• Обеспечение безопасности конвейера на пищевом производстве с периодическими перегрузками;
• Интеграция в панель управления станком с ЧПУ для защиты шпинделя.

Практические советы

• Перед первым запуском отрегулируйте ток срабатывания по паспортному значению двигателя — используйте отвертку для поворота регулировочного винта;
• Проверяйте состояние контактов каждые 6 месяцев — особенно при работе в условиях повышенной влажности или пыли;
• Если реле часто срабатывает, проверьте правильность подбора по току — возможно, нужна модель с большим диапазоном (например, NR2-11.5 2.5–4 А);
• При использовании в составе системы с несколькими двигателями — применяйте одно реле на один двигатель, чтобы избежать ложных срабатываний;
• После срабатывания дождитесь остывания устройства перед принудительным возвратом — даже при автоматическом сбросе перегрев может сохраняться внутри.
