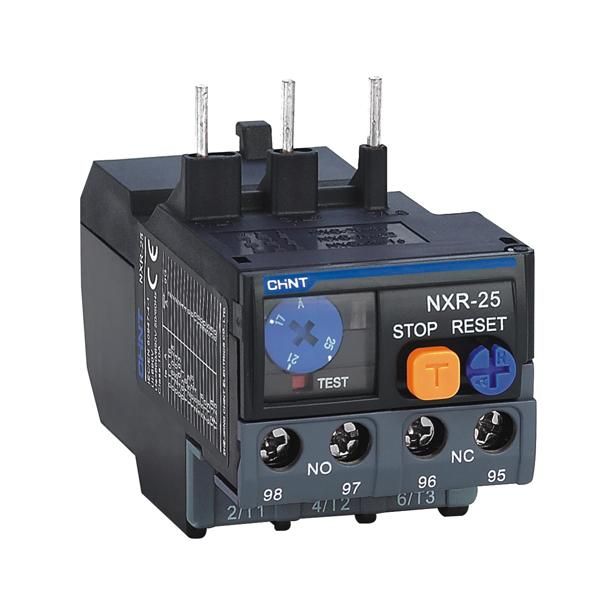

Реле тепловое NXR-25 1.6-2.5A (R) | 837112 CHINT

Реле тепловое NXR-25 1.6-2.5 Ампер от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель NXR-25 1.6-2.5 Ампер работает в диапазоне токов 1,6–2,5 А, имеет винтовые зажимы и монтируется прямо на контактор или отдельно — идеально подходит для систем автоматизации с маломощными двигателями.

Назначение и область применения

Реле тепловое NXR-25 1.6-2.5 Ампер защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в промышленном оборудовании: насосах, вентиляторах, компрессорах, конвейерах и других устройствах с асинхронными двигателями мощностью до ~1,5 кВт.

Технические характеристики

• Диапазон регулировки тока: 1,6–2,5 А — точная настройка под конкретный двигатель;
• Класс термореле: 10 — время срабатывания при перегрузке 20×I_н составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Число переключающих контактов: 4 (2 нормально замкнутых + 2 нормально разомкнутых) — позволяет использовать для управления и сигнализации;
• Максимальное рабочее напряжение: 690 В — совместимо с большинством промышленных сетей;
• Тип подключения: винтовое — надёжное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление — можно устанавливать на DIN-рейку или напрямую на контакторы серии LC1;
• Функция перезапуска: да — после срабатывания возможен автоматический или ручной возврат в рабочий режим.

Совместимость и монтаж

Реле тепловое NXR-25 1.6-2.5 Ампер совместимо с контактными аппаратами серии LC1 от CHINT. Устанавливается механически на переднюю панель контактора — не требует дополнительных креплений. Для самостоятельной установки используйте винтовые зажимы: затягивайте провода усилием 0,5–0,7 Н·м, чтобы избежать пережима жил. Клеммы рассчитаны на медные провода сечением 0,5–2,5 мм².

Безопасность и стандарты

Реле тепловое NXR-25 1.6-2.5 Ампер соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Обладает классом защиты IP20 — не предназначен для открытого монтажа во влажных или запылённых средах без корпуса. Все материалы соответствуют требованиям RoHS.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикатор срабатывания — видимый флажок на лицевой панели показывает причину отключения;
• Выбор между автоматическим и ручным сбросом — гибкость в управлении безопасностью;
• Высокая долговечность контактов — до 100 000 операций при rated load;
• Узкий профиль — экономия места на щите.

Ограничения применения

• Не применяется для защиты двигателей постоянного тока — только переменный ток 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания — обязательно использование предохранителей или автоматических выключателей;
• Не рекомендовано применение при температуре ниже –25 °C и выше +60 °C без дополнительного теплоизолирующего кожуха;
• Запрещена установка рядом с источниками сильного электромагнитного поля — может вызвать ложное срабатывание.

Примеры использования

• Защита насоса воды в системе водоснабжения с двигателем 1,1 кВт, потребляющим около 2,2 А;
• Контроль нагрузки вентилятора в HVAC-системе с током 2,0 А;
• Автоматическое отключение конвейера при заклинивании — сигнал через нормально замкнутый контакт подаётся на PLC;
• Подключение к пускателю LC1-D09 для создания полноценной системы пуска и защиты.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном NXR-25 1.6-2.5 Ампер — не допускайте перегрузки по току;
• При использовании в условиях высоких температур (например, в цехах) убедитесь, что реле не установлено ближе 10 см к нагреваемым элементам;
• После срабатывания всегда проверьте состояние двигателя и сети — возможно, причина — не перегрузка, а обрыв фазы или плохой контакт;
• Для частого включения/выключения выбирайте ручной сброс — так снижается риск аварийного самопуска;
• Артикул 837112 — единственный вариант этого диапазона в серии NXR; другие модели NXR имеют другой токовый диапазон.
