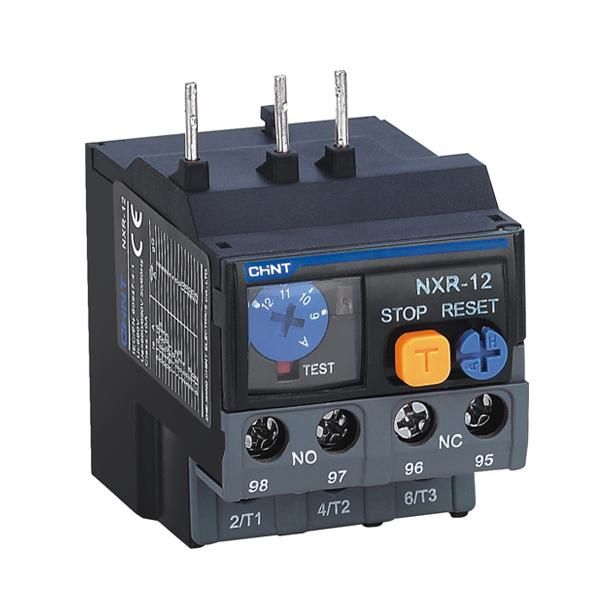

Реле тепловое NXR-12 1.6-2.5A (R) | 837099 CHINT

Реле тепловое NXR-12 1.6-2.5 Ампер от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 1,6 до 2,5 А, обеспечивает автоматический сброс и точную настройку. Артикул 837099 относится к серии NXR - надёжным термореле для промышленной автоматизации.

Назначение и область применения

Реле тепловое NXR-12 1.6-2.5 Ампер защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совмещаться с контакторами.

Технические характеристики

• Диапазон регулировки тока: 1,6…2,5 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, что гарантирует защиту без ложных срабатываний;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для гибкой интеграции в схемы управления;
• Тип подключения: винтовые зажимы - надёжное и долговечное соединение проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть устройство в рабочий режим.

Совместимость и монтаж

Реле тепловое NXR-12 1.6-2.5 Ампер совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартный крепёж. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 1,6–2,5 А - выход за пределы снижает точность защиты. Клеммы затягиваются моментом 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную работу в условиях температур от -5 C до +40 C. Защита класса IP20 - не предназначено для открытых или влажных сред без корпуса.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Индикация срабатывания - визуальный сигнал красного флажка показывает причину отключения;
• Выбор между ручным и автоматическим сбросом - удобно адаптировать под требования технологического процесса;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Гибкость коммутации - четыре контакта позволяют использовать реле как в простых, так и в сложных схемах управления.

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 1,6 А или выше 2,5 А - требуется выбрать другую модель из серии NXR;
• Не рассчитан на постоянные импульсные нагрузки - применяется только для продолжительной работы;
• Не защищает от короткого замыкания - обязательно использование автоматических выключателей или предохранителей;
• Не допускается установка в местах с повышенной запылённостью или воздействием химических веществ - требует защиты в корпусе IP54+.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с током потребления 2,2 А;
• Контроль температуры двигателя в конвейерной линии пищевого производства;
• Автоматическое отключение вентилятора охлаждения при превышении тока;
• Подключение в паре с контактором LC1-D09 для управления станком с ЧПУ.

Практические советы

• Перед первым запуском отрегулируйте ток срабатывания по шкале - используйте тестовый ток, близкий к номинальному току двигателя;
• Проверьте правильность подключения контактов перед вводом в эксплуатацию - особенно важно для NC-контактов в цепи остановки;
• При частых срабатываниях проверьте соответствие мощности двигателя и тока - возможно, выбрано неверное реле;
• После срабатывания дождитесь остывания биметаллической пластины (до 5 минут) перед повторным включением - иначе возможны отказы;
• Артикул 837099 - это одна из моделей серии NXR; для других значений тока (например, 2,5–4 А) используйте аналогичные устройства с другим номером.
