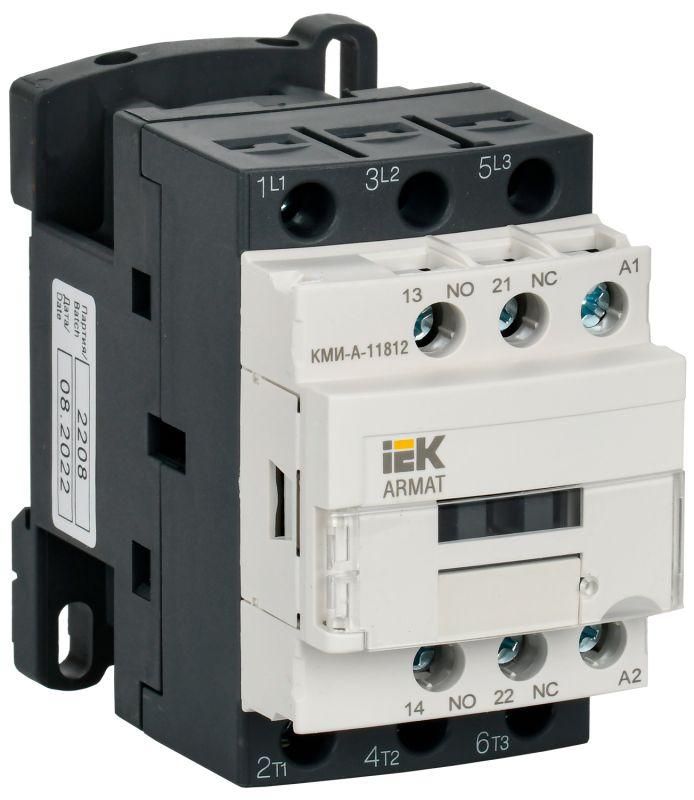

Контактор КМИ-А-11812 LC1D 18А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-018-110-11

Контактор КМИ-А-11812 LC1D 18А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведённый компанией IEK, этот контактор из серии ARMAT рассчитан на длительную работу в промышленной среде и совместим с DIN-рейкой.

Назначение и область применения

Контактор КМИ-А-11812 LC1D 18А 110В/АС3 предназначен для частого включения и отключения трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также других индуктивных и активных нагрузок. Подходит для использования в системах управления: насосами, вентиляторами, печами, кран-балками, конвейерами и автоматическим вводом резерва (АВР). Управление осуществляется через катушку 110 В AC - удобно для схем с низковольтными управляющими сигналами.

Технические характеристики

• Номинальный ток: 18 А (переменный ток, класс AC-1 / AC-3)
• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Количество полюсов: 3 - управляет всеми фазами одновременно
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и блокировок
• Коммутируемая мощность: до 7,5 кВт при 380 В
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМИ-А-11812 LC1D 18А 110В/АС3 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - требует затяжки усилием 0,5–0,7 Нм. Управляющая катушка работает от 110 В AC, что типично для промышленных пультов управления. Контакты управления (НО и НЗ) можно использовать для подключения кнопок, датчиков или PLC. Монтаж на плату возможен, но требует дополнительных креплений - рекомендуется применять только в компактных щитах с ограниченным пространством.

Безопасность и стандарты

Контактор КМИ-А-11812 LC1D 18А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, испытаний на долговечность и отказоустойчивость. Сертифицирован для работы в условиях промышленного оборудования, включая колебания температур и вибрацию.

Преимущества

• Высокая механическая и электрическая износостойкость - срок службы до 15 лет
• Удобная комбинация контактов: один НО и один НЗ позволяют реализовать сложные алгоритмы управления без внешних реле
• Стандартный форм-фактор - совместим с большинством шкафов и щитов
• Надёжное винтовое подключение - минимизирует риск перегрева и потери контакта
• Низкий уровень шума при работе благодаря качественной конструкции сердечника

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя одним контактором
• Катушка 110 В AC требует наличия понижающего трансформатора в сетях 220/380 В - не работает напрямую от бытового напряжения
• Не имеет защиты от перегрузки - необходимо использовать дополнительно тепловое реле
• Не предназначена для частых включений более 600 раз в час - превышение сокращает срок службы
• Не защищён от пыли и воды (IP20) - применяется только внутри закрытых щитов

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в HVAC-системе после достижения порога температуры
• Контроль нагревательных элементов в термических печах
• Частичная замена старого контактора в существующих щитах с DIN-рейкой
• Логическая связка в схеме АВР: НЗ-контакт используется для отключения основного питания при переходе на резерв

Практические советы

• Выбирая контактор КМИ-А-11812 LC1D 18А 110В/АС3, проверьте, чтобы напряжение сети управления было именно 110 В AC - при завышенном напряжении катушка выйдет из строя
• Для двигателей выше 5,5 кВт используйте тепловое реле - сам контактор не обеспечивает защиту от перегрузки
• При монтаже на DIN-рейку убедитесь, что он плотно защёлкнулся - слабый контакт вызывает перегрев
• Винтовые зажимы силовых контактов затягивайте равномерно - переусиливать нельзя, это повредит пластиковые детали
• Если требуется реверс - выбирайте два контактора КМИ-А-11812 LC1D 18А 110В/АС3 с блокировкой взаимного включения
• Для контроля состояния устройства используйте НО-контакт для индикации включения - это проще, чем мониторить ток
