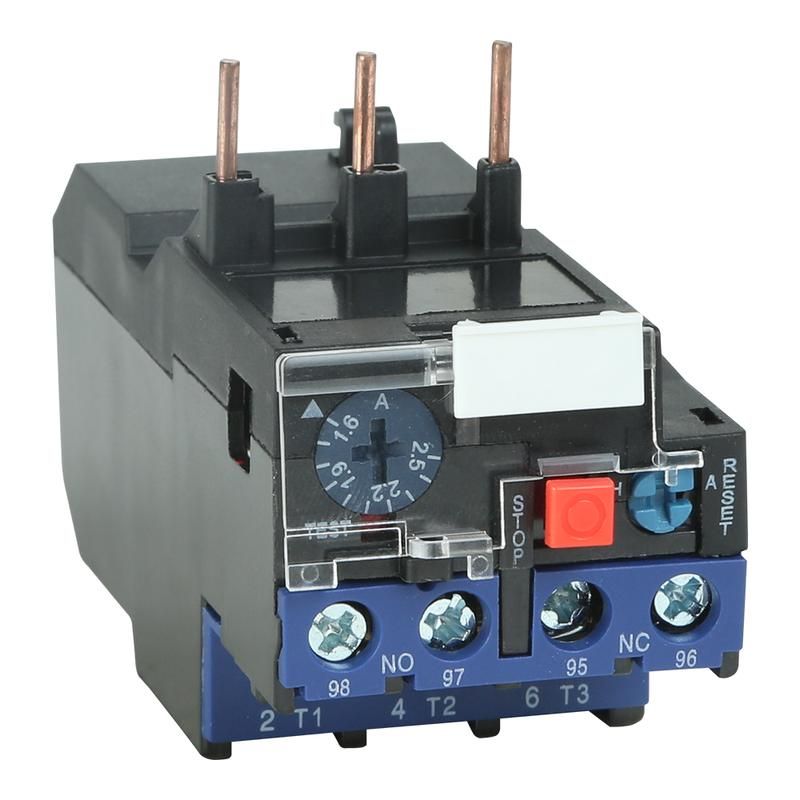

Реле тепловое OptiStart E LRE07-32A-(1,6-2,5A) | 330319 КЭАЗ

Реле тепловое OptiStart E LRE07-32A-(1,6-2,5A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство работает в паре с контакторами, обеспечивая надежную и компактную систему управления и защиты для промышленного оборудования.

Назначение и область применения

Реле тепловое OptiStart E LRE07-32A-(1,6-2,5A) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки, перекоса фаз, затяжного пуска или заклинивания ротора. При обрыве одной из фаз реле отключает цепь немедленно, независимо от установленного порога тока.

Подходит для использования в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 1,6–2,5 А - регулируемый диапазон срабатывания, соответствует маломощным двигателям до 0,75 кВт;
• Номинальное напряжение: 400 В - рассчитано на работу в трёхфазных сетях промышленного типа;
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Количество контактов: 4 нормально замкнутых (НО) и 2 нормально разомкнутых (НЗ) - позволяет использовать сигналы для управления, сигнализации и блокировки;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки в закрытом щите;
• Монтаж: непосредственное крепление - устанавливается прямо на DIN-рейку без дополнительных адаптеров;
• Тип присоединения: винтовое - зажимы для проводов позволяют подключить жилы сечением до 2,5 мм2;
• Исполнение: открытое - корпус не герметичен, не предназначен для работы во влажной среде или на открытом воздухе.

Совместимость и монтаж

OptiStart E LRE07-32A-(1,6-2,5A) совместим с контактными аппаратами серии KЭAZ, в том числе с контакторами LC1D и аналогами, имеющими одинаковый шаг крепления. Монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать посадочные размеры и не допускать механических деформаций при затяжке винтов. Подключение проводов - только винтовое, без пайки или быстроразъёмных соединений.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для применения в промышленных системах с напряжением до 690 В. Наличие класса защиты 10A гарантирует соответствие времятоковым характеристикам для защиты асинхронных двигателей.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже порога уставки, реле реагирует на потерю фазы;
• Высокая точность срабатывания в заданном диапазоне тока (1,6–2,5 А);
• Чёткая индикация состояния - три положения рычага: “I” (работа), “O” (отключено), “R” (ручной сброс);
• Устойчивость к колебаниям температуры окружающей среды - рабочий диапазон от –25C до +60C;
• Компактные габариты - легко помещается в распределительные шкафы с ограниченным пространством.

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или агрессивной среде - степень защиты IP20 исключает открытую установку;
• Не подходит для защиты двигателей с частотным преобразователем - требуется специальное реле для частотного управления;
• Не используется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не рекомендовано применение при температуре выше +60C или ниже –25C - возможны сбои в работе.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 0,55 кВт - ток 2,1 А, уставка выставлена на 2,3 А;
• Контроль вентилятора в системе вентиляции с пуском под нагрузкой - предотвращает перегрев при затяжном пуске;
• Обеспечение безопасности лифтового механизма - отключение при обрыве фазы предотвращает аварийное падение;
• Интеграция в систему АВР - реле передаёт сигнал о перегрузке на контроллер для перевода на резервный источник.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1,6–2,5 А - при превышении используйте другое реле;
• При монтаже не перетягивайте винты - это может повредить контактные площадки и вызвать нагрев;
• После срабатывания всегда выполняйте ручной сброс (положение “R”) - автоматический сброс невозможен;
• Для долговечной работы убедитесь, что рядом с реле нет источников сильного тепла - влияние внешнего нагрева может вызвать ложное срабатывание;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может снижать надёжность сигнальных цепей.
