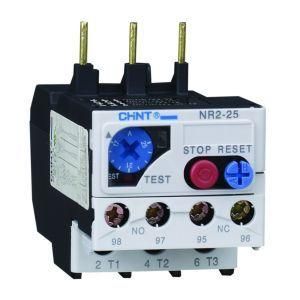

Реле тепловое NR2-25 1.6-2.5A (R) | 268131 CHINT

Реле тепловое NR2-25 1.6-2.5 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 работает с токами от 1,6 до 2,5 А и совмещается с контактными аппаратами или монтируется самостоятельно.

Назначение и область применения

Реле тепловое NR2-25 1.6-2.5 А (R) защищает двигатели переменного тока от повышения температуры из-за длительной перегрузки или потери одной из фаз. Подходит для установки на станках, насосах, вентиляторах, конвейерах и другом оборудовании с мощностью до 1,5 кВт при напряжении до 690 В. Частота сети - 50/60 Гц.

Технические характеристики

• Диапазон регулировки тока: 1,6–2,5 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - обеспечивает применение в сетях высокого напряжения, включая промышленные системы;
• Четыре переключающих контакта: два нормально замкнутых (NC) и два нормально разомкнутых (NO) - позволяют использовать для управления цепями сигнализации и аварийной остановки;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочее состояние.

Совместимость и монтаж

Реле тепловое NR2-25 1.6-2.5 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку. Монтаж выполняется путём фиксации на направляющей рейке или непосредственно на корпус контактора. Для правильной работы необходимо соблюдать посадочные габариты и плотно затягивать винты зажимов - слабый контакт вызывает нагрев и ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Конструкция исключает самопроизвольное срабатывание при внешних механических воздействиях. Все материалы устойчивы к перепадам температур и вибрациям, характерным для промышленной среды.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - визуальный сигнал красного флажка на корпусе показывает причину отключения;
• Выбор режима сброса: ручной или автоматический - позволяет адаптировать систему под условия эксплуатации;
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций включения/выключения;
• Компактный размер - экономит место в распределительных щитах.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется к использованию в условиях повышенной запылённости без дополнительной защиты (IP20);
• Запрещена установка рядом с источниками сильного тепла - влияет на точность срабатывания.

Примеры использования

• Защита асинхронного двигателя 1,1 кВт на конвейере с током потребления 2,2 А;
• Автоматическая остановка насоса при обрыве фазы в системе водоснабжения;
• Подключение к контактору LC1-D25 через винтовые зажимы с выводом сигнала аварии на пульт управления.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1,6–2,5 А - используйте клещевой амперметр;
• Настройку тока срабатывания выполняйте при отключенном питании - вращайте регулировочный винт до нужного значения по шкале;
• После срабатывания дождитесь остывания биметаллической пластины перед повторным включением - особенно важно при частых перегрузках;
• При использовании в автоматическом режиме сброса убедитесь, что система не будет включаться при сохраняющейся неисправности;
• Реле тепловое NR2-25 1.6-2.5 А (R) - часть серии NR2; все устройства этой серии взаимозаменяемы по креплению и функциям, что упрощает ремонт.
