Реле тепловое NR2-11.5 4-6A (R) | 268174 CHINT

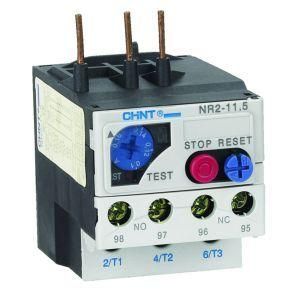

Реле тепловое NR2-11.5 4-6А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство с настройкой тока 4–6 А и автоматическим сбросом подходит для установки прямо на контакторы или отдельно в цепях переменного тока 50/60 Гц. Артикул 268174 соответствует серии NR2, известной стабильностью и долговечностью.

Назначение и область применения

Реле тепловое NR2-11.5 4-6А (R) защищает электродвигатели от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для асинхронных двигателей с током потребления в пределах 4–6 А. Часто применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с периодической нагрузкой.

Технические характеристики

• Диапазон регулировки тока: 4–6 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что обеспечивает защиту от кратковременных перегрузок без ложных срабатываний;
• Максимальное рабочее напряжение: 690 В - совместимо с сетями до 690 В переменного тока, включая промышленные системы 380 В и 440 В;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать сигнализацию, блокировки и управление;
• Тип подключения: винтовые зажимы - надёжное и простое подключение проводов сечением до 2,5 мм2;
• Функция перезапуска: есть - после срабатывания можно перевести реле в положение “перезапуск” для восстановления питания без полного отключения;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии LC1-D или аналогичные без дополнительных креплений.

Совместимость и монтаж

Реле тепловое NR2-11.5 4-6А (R) совместимо с контактными аппаратами серии LC1-D от CHINT. Монтаж выполняется путём защёлкивания на DIN-рейку или прямого крепления к корпусу контактора. Для правильной работы необходимо соблюдать посадочные габариты - реле имеет стандартизированную форму, подходящую под большинство промышленных контакторов. Убедитесь, что провода подключены плотно, чтобы избежать нагрева в местах соединения.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GOST R 50030.5.1. Обладает сертификацией на безопасность эксплуатации в условиях промышленных объектов. Наличие индикатора срабатывания позволяет визуально определить причину отключения - красная метка выступает при перегрузке.

Преимущества

• Автоматическая термокомпенсация - реле корректирует чувствительность в зависимости от температуры окружающей среды, снижая риск ложных срабатываний;
• Индикация срабатывания - визуальный сигнал помогает быстро диагностировать проблему без тестирования;
• Ручной и автоматический сброс - пользователь выбирает режим в зависимости от требований безопасности производства;
• Высокая механическая прочность - корпус выполнен из самозатухающего пластика, устойчив к воздействию масел и химических паров;
• Стандартная форма - легко заменяется на аналогичные модели других производителей без переделки цепи.

Ограничения применения

• Не предназначен для защиты двигателей с частотным преобразователем - импульсный ток вызывает ложные срабатывания;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Не рекомендуется использовать в средах с высокой запылённостью без дополнительной защиты - хотя IP-класс не указан, попадание пыли внутрь может нарушить работу биметаллических элементов;
• Токовая настройка жестко задана - нельзя изменить диапазон 4–6 А, поэтому для других значений требуется выбрать другую модель серии NR2.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 2,2 кВт, работающего в цикле “вкл./выкл.”;
• Обеспечение безопасности конвейера на пищевом производстве с током 5 А;
• Подключение к контактору LC1-D25 для управления насосом в системе водоснабжения;
• Интеграция в пульт управления станком с ЧПУ для аварийной остановки при перегреве.

Практические советы

• Перед установкой проверьте реальный ток двигателя - он должен находиться в середине диапазона 4–6 А для максимальной точности защиты;
• При использовании в условиях повышенной температуры (например, рядом с печью) учтите, что реле уже имеет термокомпенсацию, но внешний нагрев всё равно влияет на срок службы;
• После срабатывания не включайте питание сразу - дайте реле остыть 5–10 минут, особенно при многократных перегрузках;
• Замена реле тепловое NR2-11.5 4-6А (R) не требует перепрошивки или настройки контроллера - просто отсоедините старое и защёлкните новое;
• Для сложных систем используйте один из NC-контактов для подачи сигнала “отказ” в PLC - это упростит диагностику.
