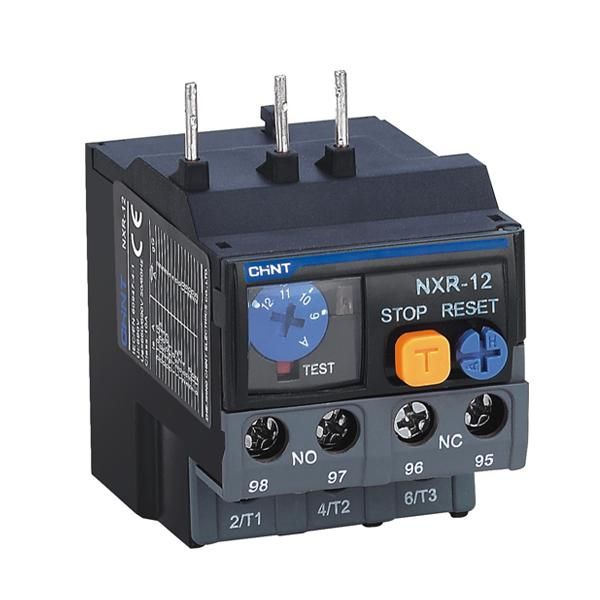

Реле тепловое NXR-12 4-6A (R) | 837101 CHINT

Реле тепловое NXR-12 4-6А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 4 до 6 А, легко монтируется на контакторы или отдельно, обеспечивает точную настройку и надёжную работу в промышленных условиях.

Назначение и область применения

Реле тепловое NXR-12 4-6А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для использования в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Частота сети - 50 или 60 Гц. Может применяться как автономно, так и в паре с контакторами.

Технические характеристики

• Диапазон регулировки тока: 4–6 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Максимальное рабочее напряжение: 690 В - совместимо с большинством промышленных сетей;
• Класс термореле: 10 - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1, обеспечивая баланс между быстродействием и отказом от ложных срабатываний;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), что даёт гибкость в организации цепей сигнализации и блокировки;
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: есть - после срабатывания можно перевести устройство в режим автоматического или ручного восстановления.

Совместимость и монтаж

Реле тепловое NXR-12 4-6А (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём фиксации на DIN-рейке шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что ток нагрузки попадает в диапазон 4–6 А - выход за пределы снижает точность защиты. Клеммы затягиваются усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и GOST R 50030.4.2. Обладает классом защиты IP20 - не предназначен для установки во влажных или запылённых средах без дополнительной защиты корпуса. Все материалы соответствуют нормам UL и RoHS.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние изменения окружающей среды;
• Индикация срабатывания - визуальный сигнал красным флажком позволяет быстро определить причину остановки оборудования;
• Выбор способа сброса - автоматический (через 1–2 минуты) или ручной - адаптация под условия эксплуатации;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Гибкость коммуникаций - четыре контакта позволяют использовать одно реле для управления световой сигнализацией, блокировкой питания и передачи сигнала в систему контроля.

Ограничения применения

• Не применяется для защиты двигателей с током ниже 4 А - чувствительность недостаточна;
• Не рассчитано на постоянные импульсные нагрузки - только на продолжительные перегрузки;
• Не допускается установка в местах с температурой выше +60 C или ниже −25 C - возможны сбои в работе;
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц;
• Отсутствует защита от короткого замыкания - обязательно использование предохранителей или автоматических выключателей в цепи.

Примеры использования

• Защита трехфазного двигателя насоса воды в системе водоснабжения с током 5 А;
• Контроль перегрева вентилятора охлаждения в станке с ЧПУ;
• Автоматическое отключение конвейера при обрыве фазы в пищевой промышленности;
• Подключение к пульту управления через NO-контакты для отправки сигнала “неисправность” в SCADA-систему.

Практические советы

• Перед первым запуском всегда проверяйте соответствие тока двигателя диапазону 4–6 А - если ток ближе к границе, выбирайте более подходящую модель;
• При использовании в условиях высоких вибраций закрепите реле дополнительно хомутами - даже при непосредственном монтаже возможен люфт;
• После каждого срабатывания проверьте состояние контактов и плотность затяжки винтов - нагрев может ослабить соединения;
• Для автоматического сброса убедитесь, что причина перегрузки устранена - иначе произойдёт повторное отключение;
• Заменяйте реле тепловое NXR-12 4-6А (R) при появлении трещин на корпусе, запахе горелого пластика или при частых ложных срабатываниях - срок службы составляет около 10 000 циклов.
