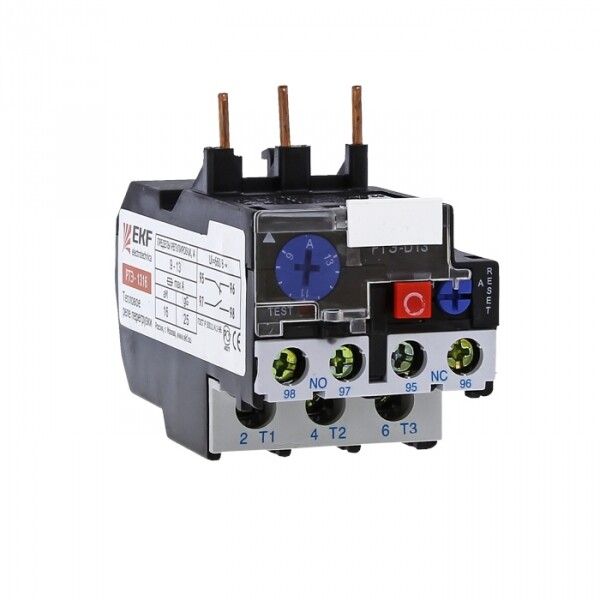

Реле тепловое РТЭ-1310 4-6А EKF PROxima | rel-1310-4-6

Реле тепловое РТЭ-1310 4-6А от EKF серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контактными аппаратами. Его точная настройка и надежная работа делают его популярным решением в промышленной автоматике.

Назначение и область применения

Реле тепловое РТЭ-1310 4-6А используется как дополнительное устройство к контакторам для защиты электродвигателей от длительных перегрузок. Когда ток в цепи превышает установленный порог, реле нагревается и механически размыкает контакты - это отключает двигатель и предотвращает повреждение изоляции или перегрев обмоток. Подходит для систем управления станками, насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 4–6 А - диапазон регулировки защитного тока, соответствует мощностям двигателей до ~3 кВт при 380 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рассчитано на работу в сетях 380/400 В переменного тока;
• Напряжение цепи управления: 220 В - для подключения сигнализационных и управляющих цепей;
• Класс защиты: Класс 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует требованиям к защите двигателей;
• Переключающие контакты: 2 шт. (1 нормально замкнутый, 1 нормально открытый) - используются для передачи сигнала о срабатывании в систему управления или индикацию;
• Степень защиты IP20 - защищено от доступа пальцев и предметов >12,5 мм, но не предназначено для работы во влажной среде или на открытом воздухе;
• Диапазон рабочих температур: от –40 до +55 C - работает в условиях холодных складов и жарких цехов;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода крупного сечения без переходников;
• Частота: 50 Гц - оптимизировано для сети в России и странах СНГ;
• Климатическое исполнение УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, в том числе без кондиционирования;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Реле тепловое РТЭ-1310 4-6А монтируется непосредственно на DIN-рейку рядом с контактором. Присоединение проводов осуществляется через винтовые зажимы - достаточно затянуть клеммы отверткой. Для правильной работы важно соблюдать посадочные размеры: реле совместимо с контактными аппаратами серии PROxima и другими моделями, имеющими стандартную посадку под реле типа РТЭ. Не требует внешнего питания - питание цепи управления берётся от сети через контакты самого реле или отдельного источника 220 В.

Безопасность и стандарты

Реле тепловое РТЭ-1310 4-6А соответствует ГОСТ Р 50030.4.1-2002 - российскому эквиваленту международного стандарта IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, надежности и взаимозаменяемости в промышленных системах. Сертифицировано для применения в электроустановках до 1000 В переменного тока.

Преимущества

• Автоматический перезапуск после остывания - снижает необходимость ручного вмешательства после срабатывания;
• Две группы контактов позволяют легко реализовать сигнал тревоги, блокировку запуска или индикацию отказа;
• Широкий диапазон настройки тока (от 4 до 6 А) обеспечивает гибкость при работе с различными двигателями;
• Высокая долговечность благодаря качественной сборке и термобиметаллическому элементу с высокой стабильностью характеристик;
• Поддержка широкого температурного диапазона - можно использовать даже в неотапливаемых помещениях зимой.

Ограничения применения

• Не применяется для защиты однофазных двигателей - требуется трехполюсное подключение;
• Не подходит для частотного управления - не реагирует на импульсы ШИМ, возможны ложные срабатывания;
• IP20 не обеспечивает защиту от брызг воды, пыли или влаги - нельзя устанавливать вне помещений или в сырых зонах без корпуса;
• Не имеет функции защиты от короткого замыкания - обязательно нужен автоматический выключатель или предохранитель в цепи;
• При частых срабатываниях (более 5–6 раз в час) возможно преждевременное старение биметаллической пластины - рекомендовано анализировать причину перегрузок.

Примеры использования

• Защита двигателя воздушного компрессора 2,2 кВт в мастерской - ток 5,2 А, настроен на 5 А;
• Контроль перегрузки насоса в системе водоснабжения - сигнал с нормально замкнутого контакта подключен к пульту оператора;
• Цепь управления конвейером: при срабатывании реле тепловое РТЭ-1310 4-6А размыкает цепь пускателя и включает световой индикатор “Перегруз”;
• Объекты с нестабильным питанием: реле сработает при проседании напряжения, вызывающем увеличение тока.

Практические советы

• Настройте ток срабатывания точно под номинал двигателя - не используйте максимальное значение просто потому, что “выше безопаснее”. Перегрузка выше 10% от номинала уже опасна;
• Проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и ложные срабатывания;
• Если реле часто срабатывает, проверьте механическую нагрузку на вал двигателя, наличие заклиниваний или недостаточное напряжение;
• Для удобства обслуживания используйте реле с кнопкой ручного сброса - хотя здесь она не предусмотрена, сигнал от контактов позволит организовать удалённый сброс;
• Заменяйте реле тепловое РТЭ-1310 4-6А только на аналогичную модель - отличия в токовых диапазонах или времени срабатывания могут нарушить всю систему защиты.
