Контактор малогабаритный КМЭ 12А 380В 1NO EKF PROxima | ctr-s-12-380

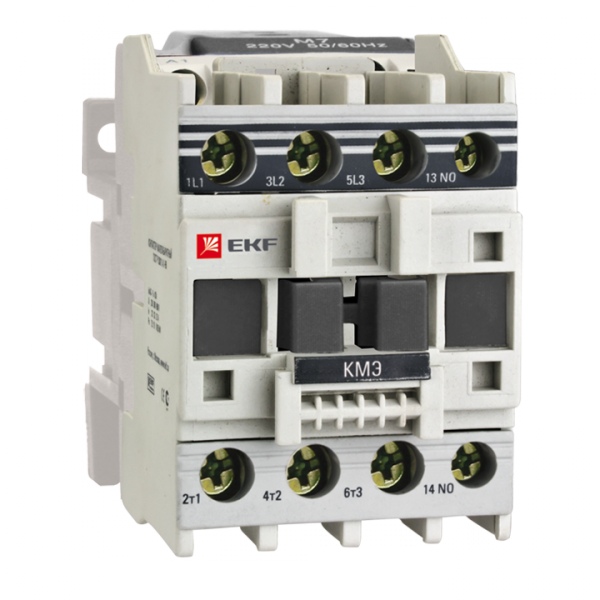

Контактор малогабаритный КМЭ 12А катушка управления 380В АС 1НО от EKF серии PROxima предназначен для дистанционного включения и отключения трёхфазных нагрузок, включая электродвигатели мощностью до 5,5 кВт. Устройство компактно, монтируется на плату и подходит для автоматических систем управления.

Назначение и область применения

Контактор малогабаритный КМЭ 12А используется для коммутации силовых цепей переменного тока в автоматизированных системах. Подходит для управления асинхронными двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим частых включений/выключений. Применяется в панелях управления, станках, промышленном оснащении и системах автоматизации.

Технические характеристики

• Номинальный ток: 12 А - способен безопасно коммутировать нагрузки до этого значения
• Напряжение катушки управления: 380 В AC - работает от сети переменного тока 50 Гц
• Количество силовых полюсов: 3 - управляет трёхфазной сетью
• Количество нормально замкнутых контактов: 1 - один вспомогательный контакт для сигнализации или блокировки
• Номинальная мощность двигателя: 5,5 кВт - оптимально для двигателей этой мощности
• Тип подключения: винтовые зажимы - надёжное соединение с проводами
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать жилы среднего и крупного сечения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным и холодным климатом, без конденсации
• Диапазон температур: от -25 до +50 C - допустимый интервал для установки в необогреваемых шкафах
• Способ монтажа: монтажная плата - фиксируется на печатной плате через выводы
• Срок гарантии: 84 месяца - длительная гарантия от производителя
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратам управления

Совместимость и монтаж

Контактор малогабаритный КМЭ 12А катушка управления 380В АС 1НО монтируется исключительно на монтажную плату. Его выводы предназначены для пайки или установки в гнёзда печатной платы. Не подходит для крепления на DIN-рейку. Катушка управления несъёмная - замена возможна только путём полной замены контактора. Для расширения функционала доступны дополнительные модули: вспомогательные контакты и времязадержки, которые устанавливаются на корпус. Обязательно соблюдайте посадочные размеры и шаг выводов при проектировании платы.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1-2002, что обеспечивает соответствие требованиям безопасности для устройств управления электродвигателями. Отсутствует внутренняя тепловая защита - необходимо применять внешние тепловые реле или электронные защиты при работе с двигателями. Материал контактов содержит серебро - снижает риск нагара и окисления, повышает долговечность. IP20 не обеспечивает защиту от пыли и брызг - использование возможно только внутри закрытых щитов.

Преимущества

• Высокая механическая износостойкость - контакты рассчитаны на миллионы циклов включения
• Надёжные винтовые зажимы - обеспечивают прочное соединение даже при больших токах
• Серебросодержащий материал контактов - предотвращает окисление и продлевает срок службы
• Поддержка дополнительных модулей - легко расширить функционал без замены основного устройства
• Долгий срок гарантии - 84 месяца свидетельствует о высоком качестве сборки

Ограничения применения

• Не имеет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле
• IP20 - нельзя использовать во влажных, запылённых или открытых условиях
• Фиксированная катушка 380 В - невозможно изменить напряжение управления без замены всего контактора
• Только нереверсивное исполнение - для реверса нужна пара контакторов с блокировкой
• Монтаж только на плату - не совместим с DIN-рейкой, что ограничивает применение в типовых шкафах

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения
• Включение конвейера в пищевой промышленности
• Автоматический пуск вентилятора по сигналу термодатчика
• Компонент в пульте управления станком с ЧПУ
• Сборка реверсивного пускателя - два КМЭ 12А с механической блокировкой

Практические советы

• При проектировании платы учтите габариты контактора и расположение выводов - они должны точно совпадать с отверстиями
• Для работы с двигателями всегда используйте внешнюю тепловую защиту - КМЭ не защищает от перегрузки
• Не устанавливайте контактор рядом с источниками сильного тепла - максимальная температура окружающей среды +50 C
• При использовании вспомогательных контактов проверьте совместимость с моделью - не все модули подходят ко всем версиям КМЭ
• Запрещено подключать кабели с сечением более 25 мм2 - это может повредить зажимы и вызвать перегрев
• Проверяйте целостность контактов после нескольких тысяч циклов - хотя ресурс высокий, в критичных системах рекомендован плановый осмотр
