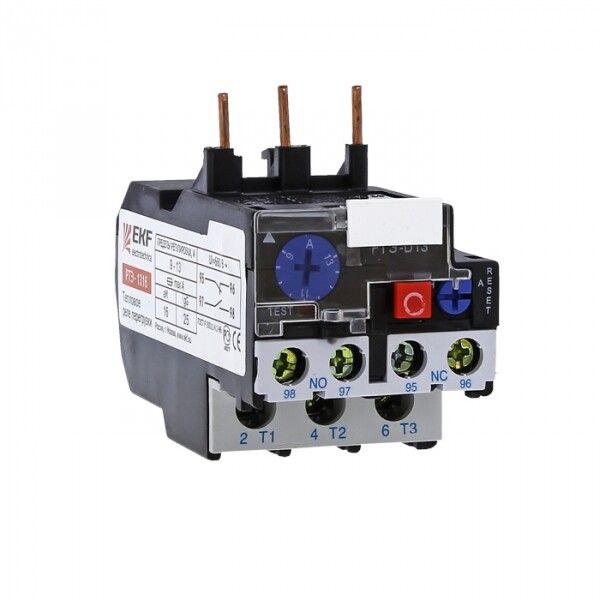

Реле тепловое РТЭ-1312 PROxima 5.5-8 А, 3 полюса EKF rel-1312-5.5-8

Реле тепловое РТЭ-1312 5,5–8А от EKF серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контактными аппаратами. Его можно использовать в системах управления промышленным оборудованием, где важна точная настройка порога срабатывания и надежная автономная защита.

Назначение и область применения

Реле тепловое РТЭ-1312 5,5–8А не выполняет функцию коммутации - оно работает как дополнительное защитное устройство к контакторам. Когда ток в защищаемой цепи превышает установленный предел, реле нагревается и через механический механизм размыкает силовые контакты, отключая нагрузку. Это предотвращает перегрев двигателя и повреждение изоляции проводов.

Подходит для защиты электродвигателей мощностью, соответствующей току 5,5–8 А при напряжении 400 В. Часто применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим промышленным оборудованием с постоянной или повторно-кратковременной нагрузкой.

Технические характеристики

• Номинальный ток: 5,5–8 А - диапазон регулировки тока срабатывания; можно точно настроить под реальную нагрузку двигателя.
• Номинальное напряжение: 400 В - максимальное напряжение силовой цепи, которую можно защищать.
• Напряжение цепи управления: 220 В - питание управляющей цепи реле (не путать с питанием двигателя).
• Количество силовых полюсов: 3 - обеспечивает трехфазную защиту всех фаз двигателя одновременно.
• Количество переключающих контактов: 2 (1 НЗ + 1 НО) - используются для сигнализации срабатывания или управления внешними цепями (например, световым индикатором или PLC).
• Класс точности: 10 - время срабатывания при перегрузке в 1,2–1,5× Iн находится в допустимых рамках согласно ГОСТ.
• Частота: 50 Гц - предназначено для сетей переменного тока с частотой 50 Гц (стандартная промышленная сеть РФ).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать достаточно толстые провода без необходимости переходников.
• Степень защиты: IP20 - защищено от доступа пальцев и предметов более 12 мм, но не от пыли и воды. Устанавливается внутри щита.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры и повышенной влажностью.
• Диапазон рабочих температур: от –40 до +55 C - широкий температурный интервал, подходящий для неотапливаемых помещений и зимних условий.
• Автоматический перезапуск: Да - после остывания реле самостоятельно восстанавливает соединение, что удобно для бесперебойных процессов (но требует контроля причин перегрузки).
• Способ монтажа: Непосредственное крепление - устанавливается прямо на DIN-рейку без дополнительных адаптеров.
• Тип подключения: Винтовое - надежное и проверенное соединение, требует периодической затяжки.
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие требованиям безопасности и надежности для электрооборудования.
• Гарантийный срок: 84 месяца - один из самых длительных в классе аналогичных устройств.

Совместимость и монтаж

Реле тепловое РТЭ-1312 5,5–8А совместимо с большинством контакторов EKF серии PROxima и другими устройствами, имеющими стандартную посадочную площадку на DIN-рейке 35 мм. Монтаж осуществляется в распределительном шкафу: просто защелкивается на рейку. Подключение силовых проводов - к верхним и нижним зажимам, управление - к клеммам A1/A2 (220 В). Контакты NO/NC подключаются в цепи управления, сигнализации или логики.

Не рекомендуется устанавливать рядом с источниками сильного тепла (трансформаторы, нагревательные элементы) - это может вызвать ложное срабатывание.

Безопасность и стандарты

Реле тепловое РТЭ-1312 5,5–8А соответствует ГОСТ Р 50030.4.1-2002, который определяет требования к электромагнитным пускателям и тепловым реле. Обеспечивает защиту от перегрузки, но не от короткого замыкания - для этого требуется обязательная установка автоматического выключателя перед реле. IP20 не предусматривает защиту от брызг и пыли - использование вне закрытого шкафа запрещено.

Преимущества

• Точная настройка тока срабатывания в диапазоне 5,5–8 А - идеально подходит для двигателей средней мощности.
• Наличие двух контактов (НО и НЗ) позволяет легко реализовать сигнал тревоги или остановку системы.
• Автоматический перезапуск снижает необходимость вмешательства оператора при кратковременных перегрузках.
• Высокая долговечность и гарантия 7 лет - одно из лучших показателей среди аналогов.
• Широкий температурный диапазон - надежно работает даже в неотапливаемых цехах.

Ограничения применения

• Не защищает от короткого замыкания - обязательно нужен автоматический выключатель в цепи.
• IP20 - нельзя применять во влажных, пыльных или наружных условиях без корпуса.
• Автоматический перезапуск может быть опасен при повторяющихся перегрузках - требует анализа причины срабатывания.
• Не подходит для защиты однофазных двигателей без третьего полюса - необходимо подключать все три фазы.
• Требует правильной настройки - неверно заданный ток может либо не сработать, либо давать ложные отключения.

Примеры использования

• Защита электродвигателя воздушного компрессора 5,5 кВт (ток ~7 А) в цеху.
• Контроль перегрузки насоса в системе водоснабжения с использованием контакта НО для включения индикатора “Перегрузка”.
• Интеграция в систему автоматизации с ПЛК: контакт НЗ используется для остановки всей линии при срабатывании реле.
• Применение в системах кондиционирования воздуха с несколькими вентиляторами, работающими в режиме циклического включения.

Практические советы

• Настройте ток срабатывания реле РТЭ-1312 5,5–8А на 10–15% выше номинального тока двигателя - это исключит ложные срабатывания при пусковых токах.
• Проверьте сечение кабеля: если провод больше 25 мм2, используйте наконечники или переходник - прямое подключение невозможно.
• После каждого срабатывания проверьте причину перегрузки - возможно, проблема в механическом заедании, недостаточном напряжении или износе подшипников.
• При установке нескольких реле в одном шкафу соблюдайте минимальный зазор между ними - тепло от одного может влиять на соседнее.
• Регулярно осматривайте винтовые зажимы - ослабление контакта вызывает перегрев и преждевременный выход из строя.
