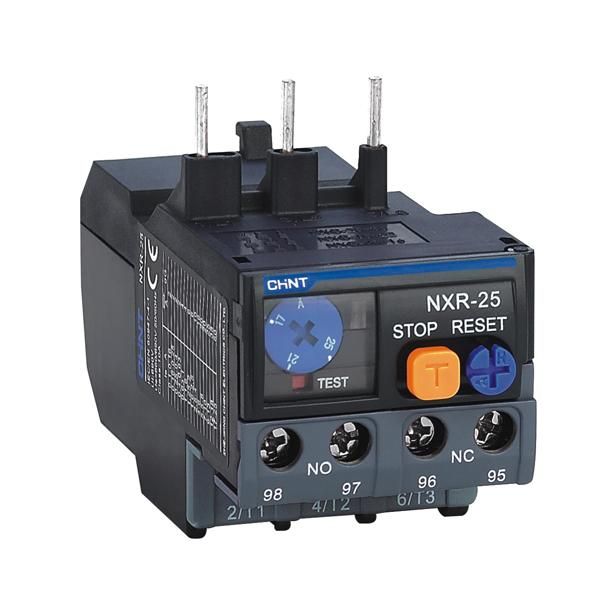

Реле тепловое NXR-25 5.5-8A (R) | 837115 CHINT

Реле тепловое NXR-25 5.5-8 ампер (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током в диапазоне 5,5–8 А, легко монтируется на контакторы или отдельно, обеспечивает точную настройку и автоматический сброс. Артикул 837115 соответствует серии NXR - надёжным решениям для промышленной автоматизации.

Назначение и область применения

Реле тепловое NXR-25 5.5-8 ампер (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Работает в сетях с частотой 50/60 Гц и напряжением до 690 В.

Технические характеристики

• Диапазон регулировки тока: 5,5–8 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - совместимо с большинством промышленных сетей;
• Четыре переключающих контакта: два нормально замкнутых (NC) и два нормально разомкнутых (NO) - позволяют использовать для сигнализации и управления цепями;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки моментом 0,5–0,7 Нм;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии LC1D или аналогичные, без дополнительных платформ;
• Функция перезапуска: да - после срабатывания можно перевести устройство в режим автосброса или ручного восстановления.

Совместимость и монтаж

Реле тепловое NXR-25 5.5-8 ампер (R) совместимо с контактными аппаратами CHINT серии LC1D и другими моделями, имеющими стандартизированную посадочную площадку. Монтаж выполняется путём плотного защёлкивания на направляющие контактора - не требуется крепёж. Для самостоятельной установки используйте клеммы сечением до 2,5 мм2. Перед подключением убедитесь, что ток двигателя попадает в диапазон 5,5–8 А; при выходе за пределы возможна некорректная работа.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1. Класс защиты IP20 - допускает работу в закрытых щитах без доступа воды и пыли. Все материалы соответствуют RoHS, не содержат опасных веществ. Индикатор состояния на корпусе показывает сработавшее реле - визуальное определение причины остановки оборудования.

Преимущества

• Стабильная термокомпенсация - снижает влияние температуры окружающей среды на точность срабатывания;
• Автоматический и ручной сброс - гибкий контроль восстановления после аварии;
• Индикация срабатывания - красный флажок на лицевой панели сразу указывает причину отключения;
• Высокая механическая прочность - выдерживает вибрации и удары в условиях производства;
• Закрытый механизм нагрева - исключает воздействие внешней среды на чувствительные элементы.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только переменный ток 50/60 Гц;
• Не работает при токе ниже 5,5 А - для меньших значений выбирайте другие модели серии NXR;
• Не рассчитан на частые включения-выключения - более 10 операций в час могут снизить срок службы;
• Не следует устанавливать рядом с источниками сильного тепла - температура вокруг не должна превышать +40 C;
• Не применяется в взрывоопасных зонах - отсутствует сертификация Ex.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 5,5 кВт - ток около 7 А;
• Контроль конвейера на пищевом производстве с двигателем 7,5 кВт - ток в пределах 8 А;
• Обеспечение безопасности вентиляционного агрегата в HVAC-системе - предотвращает перегрев при забитом фильтре;
• Подключение к контактору LC1D25 в распределительном шкафу - формирует цепь аварийной остановки через NC-контакты.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен находиться в середине диапазона 5,5–8 А для максимальной точности;
• При использовании в условиях высоких температур (например, в цехах с печами) рекомендуется выбрать модель с классом 20 вместо 10;
• Настройку тока осуществляйте только при отключенном питании - используйте отвертку с изолированным наконечником;
• После срабатывания дождитесь остывания биметаллической пластины (обычно 2–5 минут) перед повторным запуском - иначе возможно повторное срабатывание;
• Для удалённого контроля подключите сигнал с NO-контакта к панели управления - это позволит получать уведомления о перегрузках.
