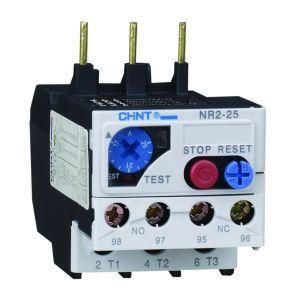

Реле тепловое NR2-25 5.5-8A (R) | 268141 CHINT

Реле тепловое NR2-25 5.5-8 ампер (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 5,5 до 8 А, обеспечивает точную настройку, автоматический сброс и совместимо с контактными аппаратами. Артикул 268141 относится к серии NR2 - надёжным решениям для промышленной автоматизации.

Назначение и область применения

Реле тепловое NR2-25 5.5-8 ампер (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц и током в пределах 5,5–8 А. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Может использоваться как самостоятельное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 5,5–8 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс тепловой защиты: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует требованиям IEC 60947-4-1 для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных сетей промышленного уровня;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют сигнализировать о сработке и управлять внешними цепями;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: есть - после срабатывания можно перевести реле в положение “ручной” или “автоматический” сброс.

Совместимость и монтаж

Реле NR2-25 5.5-8 ампер (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартную посадочную площадку. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением 0,5–2,5 мм2. Перед установкой убедитесь, что ток двигателя попадает в диапазон 5,5–8 А - при выходе за эти границы защита будет некорректной. Клеммы затягиваются усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты CE. Конструкция выполнена из самозатухающего пластика, исключающего распространение пламени. Защита класса IP20 - доступ к токоведущим частям возможен только при снятой крышке, что гарантирует безопасность при обслуживании.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - красный флажок на корпусе показывает, когда реле сработало;
• Выбор режима сброса: автоматический (при остывании) или ручной (через кнопку) - гибкость для разных условий эксплуатации;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Простота диагностики - наличие тестовой кнопки позволяет проверить работоспособность без отключения питания.

Ограничения применения

• Не предназначен для защиты двигателей с высоким пусковым током (например, насосы с гидроаккумуляторами) - требуется дополнительная времязадержка;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Не рекомендуется использовать в условиях повышенной запылённости или влаги - степень защиты IP20 не обеспечивает герметичность;
• Запрещено применять при температуре ниже -25 C и выше +60 C - возможны сбои в работе термобиметаллической системы.

Примеры использования

• Защита трехфазного двигателя 4 кВт на конвейере с током 7 А;
• Комплексная система контроля насосной станции с контактором LC1-D25;
• Автоматизация воздушного компрессора мощностью 5,5 кВт в цеху;
• Подключение к пульту управления с сигналом “Перегрузка” через нормально замкнутый контакт.

Практические советы

• Настройку тока выполняйте при отключенном питании - используйте регулировочный винт на лицевой панели; поверните его до отметки, соответствующей номинальному току двигателя;
• При установке рядом с нагревательными элементами или источниками тепла - увеличьте расстояние минимум до 50 мм;
• После каждого срабатывания проверьте состояние двигателя и кабельной сети - часто причина перегрузки - заклинивание или недостаточное смазывание;
• Для долговечной работы периодически осматривайте винтовые клеммы - окисление или слабый контакт вызывают ложные срабатывания;
• Если нужна защита тока вне диапазона 5,5–8 А - выберите другую модель из серии NR2 (например, NR2-25 8–12 А).
