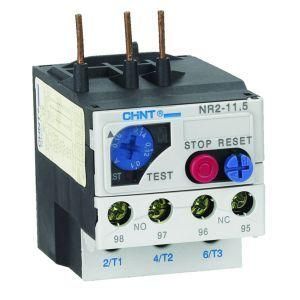

Реле тепловое NR2-11.5 5.5-8A (R) | 268175 CHINT

Реле тепловое NR2-11.5 5.5-8 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 5,5 до 8 А, обеспечивает точную настройку, автоматический сброс и совместимо с контактными аппаратами. Артикул 268175 относится к серии NR2 - надёжным решениям для промышленной автоматизации.

Назначение и область применения

Реле тепловое NR2-11.5 5.5-8 А (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с частотой 50/60 Гц и напряжением до 690 В. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 5,5–8 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 1,2×I_n составляет 20–120 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO) для сигнализации и управления;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть устройство в рабочий режим;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Реле тепловое NR2-11.5 5.5-8 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём фиксации на направляющей рейке или непосредственно на корпусе контактора. Для правильной работы необходимо соблюдать посадочные габариты и плотно затягивать винты - слабый контакт вызывает нагрев и ложные срабатывания. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает безопасную работу в условиях повышенной влажности и температур от -25C до +60C. Интегрированная термокомпенсация исключает влияние внешней температуры на точность срабатывания.

Преимущества

• Стабильная работа даже при колебаниях сети - благодаря термокомпенсации;
• Индикация срабатывания - визуальный сигнал красного флажка на корпусе;
• Гибкая настройка тока - возможность точной адаптации под нагрузку двигателя;
• Поддержка ручного и автоматического сброса - снижает простои при восстановлении;
• Высокая механическая прочность - корпус из самозатухающего пластика выдерживает удары и вибрации.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только переменный ток 50/60 Гц;
• Не заменяет устройства против короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется использовать в средах с агрессивными химическими веществами или взрывоопасной пылью - класс защиты IP20;
• Запрещена установка рядом с источниками сильного тепла - возможны ложные срабатывания.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 5,5 кВт - ток 7,2 А, настроен на 7,0 А;
• Контроль конвейера на пищевом производстве - срабатывание при заклинивании роликов;
• Автоматизация воздушного компрессора - предотвращение перегрева при длительной работе;
• Оборудование для деревообработки - защита от перегрузки при резке твёрдых пород древесины.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 5,5–8 А - при меньшем токе используйте другую модель NR2;
• При использовании в условиях частых запусков (более 6 раз в час) убедитесь, что интервал между пусками достаточен для остывания биметаллической пластины;
• После каждого срабатывания проверяйте состояние контактов и проводов - возможно окисление или перегрев;
• Для удалённого контроля подключите один из NO-контактов к световому индикатору или PLC;
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы. Оптимальный момент - 0,5 Нм.
