Реле тепловое NXR-12 5.5-8A (R) | 837102 CHINT

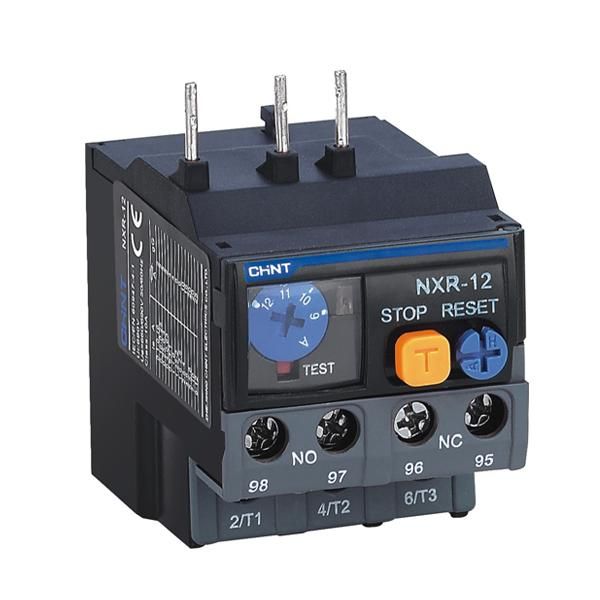

Реле тепловое NXR-12 5.5-8 А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током в пределах 5,5–8 А, обеспечивает автоматический сброс и точную настройку. Артикул 837102 - часть серии NXR, известной стабильностью и долговечностью.

Назначение и область применения

Реле тепловое NXR-12 5.5-8 А (R) защищает электродвигатели переменного тока от повышения температуры из-за длительной перегрузки или потери одной фазы. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Может использоваться как самостоятельное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 5,5–8 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 1,2×I_n составляет 20–120 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Четыре переключающих контакта: два нормально замкнутых (NC) и два нормально разомкнутых (NO) - позволяют использовать для сигнализации и управления цепями;
• Тип подключения: винтовые зажимы - надежное и удобное соединение проводов без специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим.

Совместимость и монтаж

Реле тепловое NXR-12 5.5-8 А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартные крепления для термореле NXR. Монтаж выполняется на DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать посадочные габариты и не затягивать винты с усилием более 0,5 Нм. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1. Обеспечивает класс защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги. Применяется в помещениях с контролируемой средой.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Индикатор состояния - видимый сигнал при срабатывании, ускоряет диагностику;
• Гибкий сброс: ручной (кнопка) и автоматический - выбирается в зависимости от требований безопасности;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Совместимость с сериями других производителей - легко заменяется аналогичными изделиями NXR.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока;
• Не рекомендуется к применению во взрывоопасных зонах - отсутствует взрывозащита;
• Не защищает от короткого замыкания - требуется дополнительная защита (плавкие предохранители или автоматы);
• Работает только при температуре от –25C до +60C - вне этого диапазона возможны ошибки срабатывания;
• Запрещена установка рядом с источниками сильного тепла - влияет на точность термокомпенсации.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 4 кВт, потребляющего около 7 А;
• Контроль нагрузки на конвейере в пищевой промышленности с частотой запуска 10–15 раз в час;
• Автоматическое отключение вентилятора охлаждения при заклинивании крыльчатки;
• Подключение к пульту управления через NO-контакт для передачи сигнала “Перегрузка” в SCADA-систему.

Практические советы

• Настройте ток срабатывания ближе к номинальному значению двигателя - лучше на 5–10% ниже максимального рабочего тока;
• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев и ложные срабатывания;
• При автономном использовании (без контактора) убедитесь, что реле способно коммутировать нагрузку - его контакты рассчитаны на 10 А, 690 В AC;
• После каждого срабатывания проверьте причину перегрузки - часто проблема в механическом заедании, а не в электрике;
• Артикул 837102 - это именно модель с диапазоном 5,5–8 А; другие модели серии NXR имеют другой токовый диапазон - не путайте!
