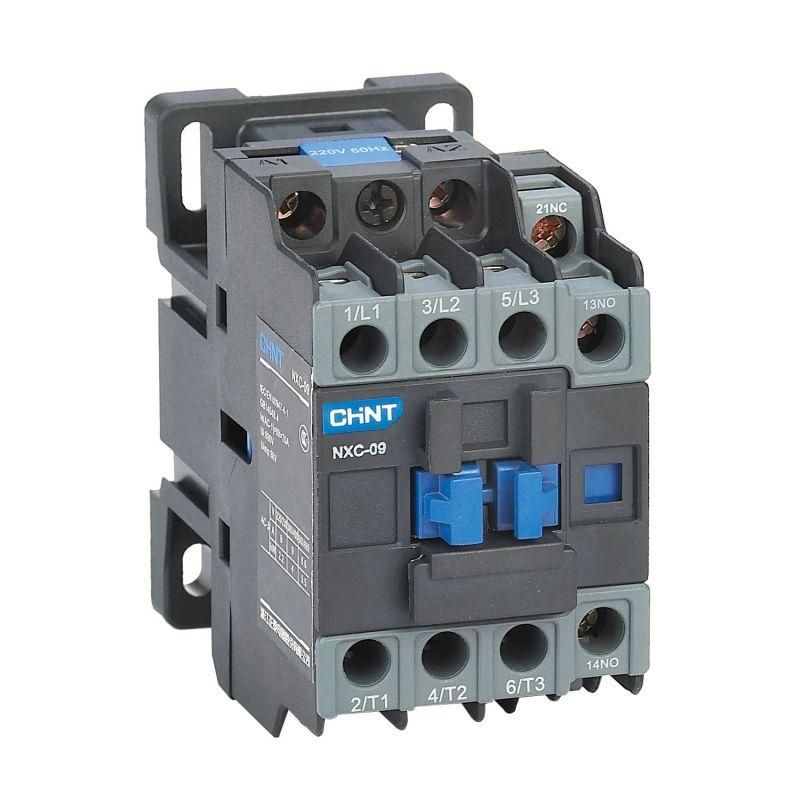

Контактор NXC-09 9А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836704

Контактор CHINT NXC-09 9А с катушкой на 220 В AC предназначен для частого включения и выключения электродвигателей и других нагрузок до 4 кВт. Модель с одним нормально открытым и одним нормально закрытым вспомогательным контактом подходит для автоматизации и дистанционного управления. Артикул 836704 - часть серийной линейки NXC, известной компактностью и надёжностью.

Назначение и область применения

Контактор CHINT NXC-09 используется для коммутации силовых цепей переменного тока с частыми включениями. Подходит для управления двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим удалённого или автоматического включения/выключения. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя совместно с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 9 А
• Напряжение катушки управления: 220 В AC
• Частота: 50 Гц
• Мощность коммутируемой нагрузки: до 4 кВт
• Количество основных контактных пар: 3 замыкающих
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип изделия: контактор, не пускатель (без встроенной тепловой защиты)

Совместимость и монтаж

Контактор CHINT NXC-09 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 4 мм2. Управляющая катушка подключается к сети 220 В AC через кнопочные посты, термореле или контроллер. Для работы с вспомогательными контактами используйте контрольные цепи с током до 5 А. Обязательно проверьте соответствие напряжения катушки - использование 380 В или постоянного тока повредит устройство.

Безопасность и стандарты

Контактор NXC-09 соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -5 C до +40 C. Наличие механической блокировки предотвращает самопроизвольное включение при отключении питания. Сертифицирован для использования в промышленных условиях с уровнем загрязнения 2.

Преимущества

• Компактные габариты - экономия места на щите
• Устойчивость к перегрузкам и импульсным токам при пуске двигателей
• Высокая износостойкость - рассчитан на более чем 1 млн операций
• Яркая индикация положения контактов (визуальный статус)
• Лёгкий доступ к клеммам для быстрого обслуживания

Ограничения применения

• Не предназначена для работы с постоянным током - возможен выход из строя катушки
• Не подходит для нагрузок выше 4 кВт или тока свыше 9 А
• Не имеет встроенного теплового реле - требуется внешняя защита для двигателей
• Работает только при частоте 50 Гц; несовместим с сетями 60 Гц
• Не рекомендован для установки в местах с высокой вибрацией без крепления

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на производстве
• Включение вентилятора по сигналу от термодатчика
• Циклическое управление освещением на объекте
• Составная часть пускателя с тепловым реле типа NR2

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает нагрев и искрение
• Используйте фланцевые клеммы или наконечники для многожильных проводов - это повысит надёжность соединений
• Для защиты от скачков напряжения в сети управления добавьте варистор или RC-цепочку параллельно катушке
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• При использовании в качестве пускателя выбирайте тепловое реле с номиналом 7–9 А, например, NR2-9
• Не забудьте про посадочный диаметр - ширина корпуса позволяет установить до трёх таких контакторов на 35-мм рейке рядом
