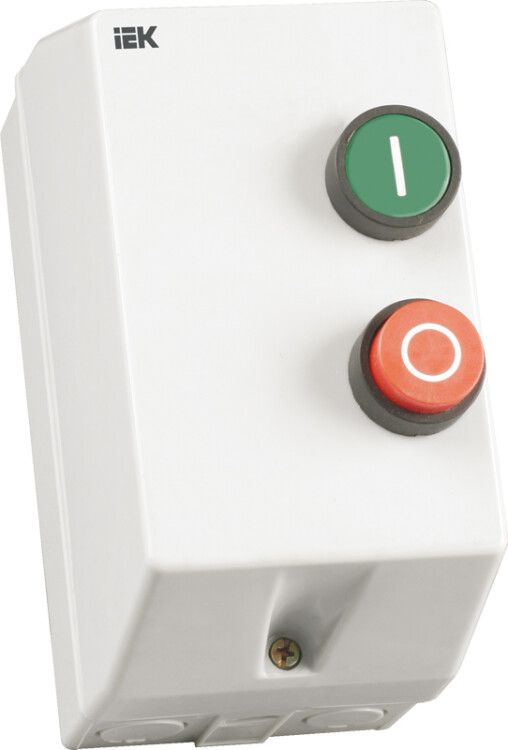

Пускатель магнитный КМИ 9А катушка управления 220В АС IP54 с кнопками П+С РТИ-1314 - KKM16-009-220-00 IEK

Контактор КМИ-10960 9А 220В/АС3 IP54 с кнопками П+С - это готовое коммутационное устройство на базе контактора КМИ с интегрированным тепловым реле и кнопками старта и остановки. Подходит для запуска и защиты трёхфазных электродвигателей мощностью до 4 кВт в условиях повышенной запыленности и влаги. Бренд IEK, артикул kkm16-009-220-00.

Назначение и область применения

Контактор КМИ-10960 9А 220В/АС3 IP54 с кнопками П+С предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Устройство обеспечивает автоматическую защиту двигателя от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Применяется там, где требуется надёжная защита от внешних воздействий - на производствах, в системах вентиляции, насосных станциях, конвейерах и других установках с высокой степенью запыления или умеренной влажности.

Технические характеристики

• Номинальный ток: 9 А - максимальный постоянный ток, который контакт может проводить без повреждений.
• Напряжение катушки управления: 230 В переменного тока - питание для управления контактом; совпадает со стандартными сетями в бытовых и промышленных объектах.
• Число силовых полюсов: 3 - управляет всеми тремя фазами одновременно.
• Мощность при 400 В (AC-3): 4 кВт - допустимая нагрузка для типичных асинхронных двигателей.
• Защита от перегрузки: регулируемый диапазон 7–10 А - позволяет точно настраивать порог срабатывания под конкретную мощность двигателя.
• Степень защиты: IP54 - защищён от пыли (не полностью герметично, но препятствует оседанию значительного количества частиц) и брызг воды со всех сторон.
• Температурный режим работы: от –25 C до +50 C - работает в холодных помещениях и жарком цехе.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью эксплуатации в закрытых помещениях без кондиционирования.
• Механический ресурс: 10 млн циклов - долговечность при частых включениях/выключениях.
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 4 мм2.
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальный щитовой крепёж.
• Контакты: 3 нормально открытых (НО) силовых и 1 вспомогательный НО - нет нормально замкнутых контактов (НЗ); сигнал о состоянии можно взять только через один вспомогательный контакт.
• Условный ток короткого замыкания: 1 кА - способен выдержать кратковременные скачки тока без выхода из строя, но не является предохранителем.
• Гарантия: 60 месяцев - соответствует требованиям ГОСТ Р 50030.4.1.

Совместимость и монтаж

Контактор КМИ-10960 9А 220В/АС3 IP54 с кнопками П+С имеет встроенную кнопочную станцию «пуск-стоп». Для подключения необходимо:

• Подвести три фазы L1-L3 к входным клеммам контактора;
• Подсоединить двигатель к выходным клеммам T1-T3;
• Подключить цепь управления к A1-A2 - напряжение 230 В переменного тока;
• Обеспечить заземление корпуса устройства;
• Фиксация осуществляется на DIN-рейке или монтажной плате с помощью предусмотренных крепёжных элементов.

Не рекомендуется использовать этот контактор для управления однофазными нагрузками или оборудованием с реактивной составляющей выше указанной мощности. Максимальное сечение кабеля - 4 мм2 - соблюдайте это условие при выборе провода.

Безопасность и стандарты

Произведён согласно ГОСТ Р 50030.4.1, что гарантирует соответствие международному стандарту IEC 60947-4-1. Комплексная защита IP54 снижает риск аварии при попадании пыли и капель воды. Тепловое реле реагирует именно на нагрев обмотки двигателя, а не просто на величину тока - это исключает ложные срабатывания при кратковременных перегрузках.

Преимущества

• Цельная конструкция - все компоненты собраны в одном корпусе, экономится место и время на монтаж.
• Высокая механическая износостойкость - подходит для оборудования с частыми циклами включения (например, лифты, станки).
• Настройка защиты в диапазоне 7–10 А - точная адаптация под конкретный двигатель без необходимости менять реле.
• Кнопки П+С уже установлены - не нужны дополнительные шкафы или внешние командные аппараты.
• Оболочка выполнена из прочного пластика - легче металлических аналогов, не требует дополнительной антикоррозийной обработки.

Ограничения применения

• Не предназначен для реверса двигателя - нет второго контактора и блокировки.
• Отсутствуют нормально замкнутые контакты - нельзя реализовать сигнализацию “двигатель остановлен” без внешнего решения.
• Не рассчитан на работу вне помещений без дополнительной защиты от прямого дождя или солнца.
• Не следует использовать для управления нагрузками более 4 кВт - даже если ток ниже 9 А, перегрев произойдёт из-за превышения мощностного класса.
• Требуется обязательное использование в сочетании с внешним автоматическим выключателем или предохранителем для защиты от короткого замыкания - сам контактор не выполняет эту функцию.

Примеры использования

• Насосная система водоснабжения - запуск и остановка насоса по уровню жидкости.
• Конвейерная лента на пищевом производстве - периодический запуск после пауз.
• Вентиляторы в HVAC-системах - работа в цикле с терморегулятором.
• Шлифовальные и заточные станки - безопасный пуск оператором с места обслуживания.

Практические советы

• Проверьте соответствие сечения кабеля - используйте медный провод максимум 4 мм2. Большие сечения не войдут в зажимы.
• При установке на DIN-рейку убедитесь, что рядом достаточно свободного места для теплоотвода - особенно при работе в жарком помещении.
• Настройте тепловое реле строго по паспортному току двигателя - лучше немного меньше, чем больше, чтобы избежать перегрева.
• Не забудьте про заземление корпуса - это обязательно для безопасности при наличии IP54.
• Если нужен реверс - выбирайте другую модель с двумя контакторами и блокировкой, например, КМИ-10980.
• При использовании в местах с высокой влажностью проверяйте состояние сальников - они должны плотно прилегать к вводам кабелей.
