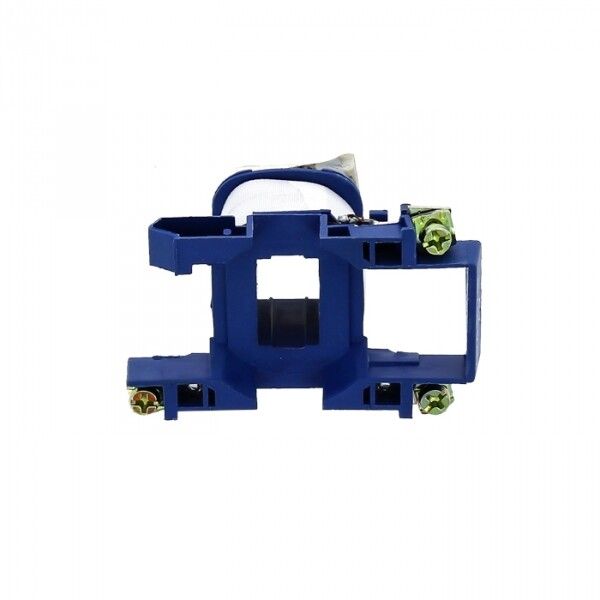

Катушка управления КМЭ 09А-18А 230В EKF PROxima | ctr-k-09-18a-230v

Катушка управления КМЭ 09А-18А 230В от EKF - элемент для коммутирования силовых цепей через контакторы в системах автоматизации. Применяется в промышленной аппаратуре, где требуется надёжное управление нагрузкой до 18 А переменным током. Артикул ctr-k-09-18a-230v соответствует серии PROxima.

Назначение и область применения

Катушка управления КМЭ 09А-18А 230В служит для включения и отключения контактора при подаче напряжения на её выводы. Она не переключает саму мощную нагрузку, а лишь управляет контактами контактора, который уже замыкает/размыкает цепь потребителей. Подходит для установки в щиты автоматизации, на станках, конвейерах, насосных станциях и других объектах с частым включением-выключением оборудования.

Технические характеристики

• Тип тока: Переменный (AC) - работает только с сетью 220 В, 50 Гц;
• Напряжение питания: 220 В - совпадает с бытовой и промышленной однофазной сетью;
• Номинальный ток: 18 А - максимальный ток, который способна управлять через контактор; не является рабочим током самой катушки;
• Способ монтажа: На монтажную плату - фиксируется пайкой или специальными разъёмами, не требует крепления болтами;
• Степень защиты: IP20 - защищена от прикосновений пальцев и крупного мусора, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с температурой от −25 C до +40 C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие требованиям к аппаратам управления и коммутационным устройствам;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий.

Совместимость и монтаж

Катушка управления КМЭ 09А-18А 230В совместима исключительно с контакторами серии KME, указанными в техдокументации EKF. Для монтажа используется печатная плата - необходимо соблюдать расположение выводов и шаг между ними. Нельзя использовать с другими сериями (например, KTÉ) без проверки совместимости. При пайке рекомендуется применять термостабилизированное оборудование, чтобы не повредить внутренние компоненты. После установки проверьте целостность соединений и отсутствие закороток.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, что гарантирует безопасность работы в условиях промышленной среды. Защита IP20 предполагает использование только внутри закрытых шкафов. Не допускается установка в местах с риском попадания брызг, пыли или агрессивных паров. Сертифицировано для эксплуатации в зонах категории UHL4 - то есть в невзрывоопасных, контролируемых помещениях.

Преимущества

• Высокий гарантированный срок службы - 7 лет - снижает затраты на обслуживание;
• Работает от стандартного напряжения 220 В - не требует преобразователей;
• Фиксация на плате позволяет минимизировать занимаемую площадь в щите;
• Подтверждённая совместимость с продукцией EKF серии PROxima - исключает проблемы с интерфейсом и механическим креплением;
• Не требует регулярного техобслуживания при правильном использовании.

Ограничения применения

• Не постоянный ток - нельзя подключать к источникам DC;
• Запрещено использовать вне герметичных корпусов - IP20 не защищает от внешней среды;
• Не предназначен для работы при температурах ниже −25 C или выше +40 C;
• Не совместим с контакторами других брендов, кроме EKF KME;
• Не имеет функции задержки или защиты - только базовое управление.

Примеры использования

• Автоматизация системы вентиляции - управление включением вентилятора по сигналу датчика CO₂;
• Контроль запуска насоса в системе водоснабжения;
• Управление световой сигнализацией на участке производства;
• Циклическая работа конвейерной линии с программируемым логическим контроллером (ПЛК);
• Обеспечение последовательности включения нескольких механизмов в одном цикле.

Практические советы

• Проверяйте наличие напряжения 220 В перед подключением - недостаточное питание вызывает слабый намагничивающий момент и отказ в срабатывании;
• При сборке щита располагайте катушку рядом с контактором, чтобы свести к минимуму длину проводов управления - это снижает помехи;
• Используйте предохранители в цепи управления - даже малые скачки тока могут повредить чувствительные элементы катушки;
• Не используйте эту катушку вместо реле - она не предназначена для переключения нагрузки более 18 А;
• При замене всегда берите ту же модель - ctr-k-09-18a-230v - другие варианты имеют отличные параметры срабатывания и габариты.
