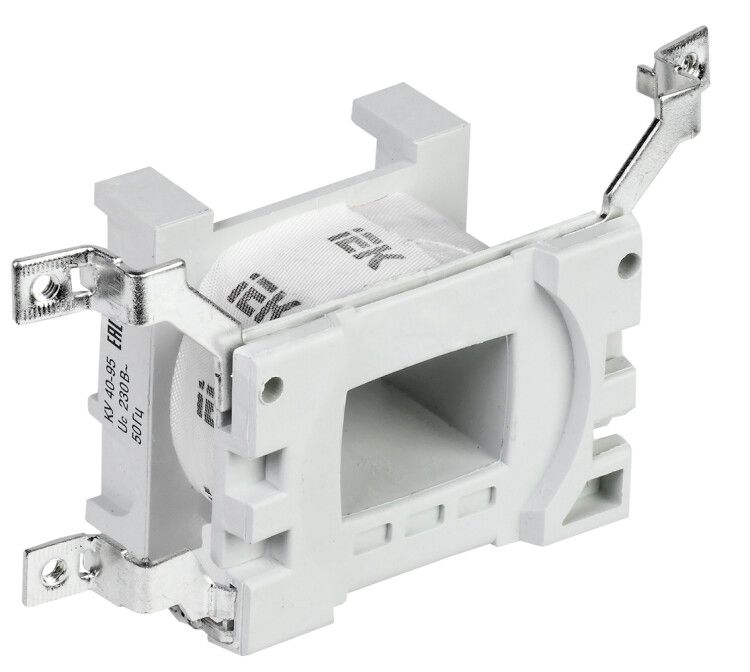

Катушка управления для КМИ-(40А-95А) 230В KARAT IEK KKM30D-KU-230

Катушка управления для контактора КМИ-(40А-95А) 230В от IEK - элемент цепи управления, обеспечивающий включение и выключение контакторов серии КМИ при подаче переменного тока на 230 В. Артикул kkm30d-ku-230 предназначен для установки на монтажную плату и применяется в системах автоматизации промышленного оборудования.

Назначение и область применения

Катушка управления для контактора КМИ-(40А-95А) 230В используется для дистанционного управления силовым контактором через слаботочную цепь. Когда на катушку подается напряжение 230 В AC, она создаёт магнитное поле, которое замыкает главные контакты контактора. Это позволяет управлять мощными нагрузками - двигателями, нагревательными элементами, освещением - с помощью маломощных сигналов от кнопок, термостатов или PLC.

Подходит для комплектования шкафов автоматики, пультов управления, распределительных щитов. Применяется в системах с реверсивным управлением - совместно с механизмами блокировки, предотвращающими одновременное включение двух противоположных контакторов.

Технические характеристики

• Тип тока: Переменный (AC) - работает только с сетью 50/60 Гц, несовместима с постоянным током.
• Номинальное напряжение: 230 В - оптимальная рабочая величина; допускаются колебания +-10 %.
• Способ монтажа: На монтажную плату - фиксируется пайкой или гнездовым соединителем, не требует болтовых креплений.
• Степень защиты: IP20 - защищена от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли. Установка возможна только внутри закрытых корпусов.
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с температурой от −25 C до +40 C и относительной влажностью до 80 % при 25 C.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоты коммутаций в рамках нормы.
• Цвет: Белый - соответствует цветовой стандартизации изделий IEK для удобства визуального различения.
• Нормативный документ: IEC 60947-4-1 - соответствие международному стандарту на контактные аппараты.

Совместимость и монтаж

Катушка управления для контактора КМИ-(40А-95А) 230В совместима только с контакторами серии КМИ от IEK, имеющими аналогичный тип крепления и габариты. Не подлежит замене на катушки других серий даже при одинаковом напряжении - из-за отличий в геометрии и усилиях срабатывания.

Монтаж осуществляется на печатную плату: выводы катушки вставляются в отверстия платы и паяются. Для надёжности рекомендуется использовать платы с медным покрытием ≥35 мкм. После монтажа проверьте целостность пайки и отсутствие перемычек между соседними контактами. Напряжение подаётся только после окончательной сборки и проверки схемы.

Безопасность и стандарты

Катушка выполнена в соответствии с требованиями IEC 60947-4-1, что гарантирует безопасность при перегрузках, импульсных помехах и скачках напряжения. Конструкция обеспечивает электрическую изоляцию между управляющей цепью и основными контактами контактора. Отказ от использования в условиях выше указанных значений влажности и температуры может привести к пробоям изоляции.

Преимущества

• Высокая долговечность - срок службы 15 лет снижает затраты на обслуживание.
• Чёткая и быстрая реакция на команду - время срабатывания менее 20 мс.
• Стандартный форм-фактор - легко заменить при необходимости без переделки шкафа.
• Защита IP20 достаточна для внутренней установки в электрошкафах.
• Соответствие европейским стандартам повышает надёжность системы в целом.

Ограничения применения

• Не для открытых площадок, улиц, сырых помещений - IP20 не защищает от влаги и пыли.
• Работает только с переменным током 230 В - нельзя применять вместо катушек на 110 В, 24 В DC или 380 В.
• Запрещено подавать напряжение свыше 253 В - риск перегрева и выхода из строя.
• Не предназначена для работы в средах с высоким уровнем электромагнитных помех без дополнительной экранировки.
• Не поддерживает функцию “удержание” при потере напряжения - при отключении питания сразу отпускает контактор.

Примеры использования

• Автоматизация станков ЧПУ - управление двигателем через кнопочные пункты.
• Конвейеры на пищевых производствах - запуск/остановка по сигналу с контроллера.
• Системы вентиляции и кондиционирования - включение насосов и компрессоров по таймеру.
• Щиты управления лифтами - реверсивное управление с использованием блокировочных устройств.

Практические советы

• Проверяйте соответствие напряжения сети и катушки перед первым включением - неверное питание вызывает немедленный отказ.
• При замене используйте только оригинальные катушки IEK kkm30d-ku-230 - другие модели могут иметь другую силу намагничивания и не будут работать корректно.
• Не забывайте про тепловые зазоры вокруг катушки - воздушный зазор минимум 10 мм способствует естественному охлаждению.
• При работе в многоконтактных схемах - протестируйте взаимодействие с другими элементами (например, реле времени) на стенде до монтажа в шкаф.
• Обязательно отключите питание перед любыми операциями с платой - даже при отключенном контакторе на катушке может сохраняться остаточное напряжение.
