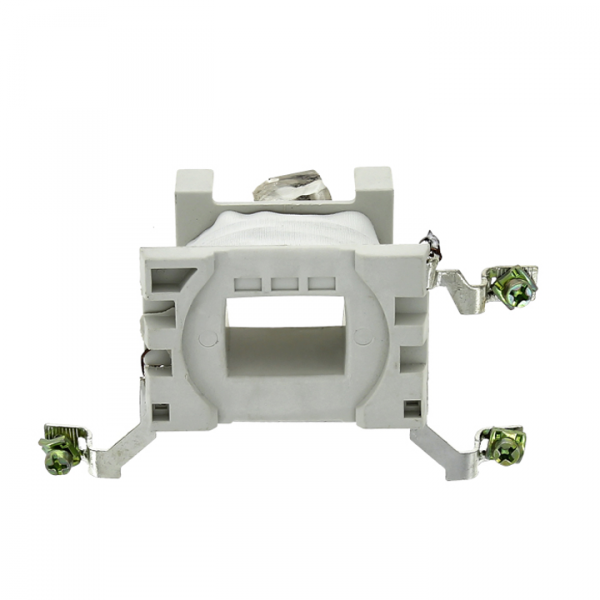

Катушка управления КМЭ 40А-95А 230В EKF PROxima | ctr-k-40-95a-230v

Катушка управления КМЭ 40А-95А 230В от EKF - элемент для коммутирования силовых цепей через контакторы в системах автоматизации. Применяется в промышленном оборудовании, где требуется надёжное управление нагрузкой до 40 А при переменном напряжении 220 В. Артикул ctr-k-40-95a-230v соответствует серии PROxima.

Назначение и область применения

Катушка управления КМЭ 40А-95А 230В служит для включения и отключения контакторов путём подачи управляющего сигнала. Когда на катушку подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, замыкающее силовые контакты контактора. Это позволяет удалённо управлять мощными нагрузками - двигателями, нагревательными элементами, освещением - через слаботочные цепи.

Подходит для установки в щитах автоматизации, на станках, конвейерах, насосных станциях и других объектах промышленной автоматики. Часто используется совместно с контактными аппаратами серий КМЭ и КТЭ.

Технические характеристики

• Тип тока: Переменный (AC) - работает исключительно на сети 220 В, 50 Гц;
• Номинальное напряжение питания: 220 В - точное соответствие сетевому значению; перегрузка по напряжению недопустима;
• Номинальный ток контактора: 40 А - максимальный рабочий ток, который можно коммутировать при использовании этой катушки;
• Способ монтажа: На монтажную плату - фиксируется пайкой или специальными зажимами, не требует DIN-рейки;
• Степень защиты: IP20 - защищена от доступа пальцев и крупных частиц, но не рассчитана на запыление или попадание воды;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25 C до +40 C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратуре управления и коммутации;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий.

Совместимость и монтаж

Катушка управления КМЭ 40А-95А 230В проектировалась специально для контакторов серии KME. Для правильной работы необходимо проверить соответствие типоразмера корпуса контактора - катушка должна плотно входить в посадочное место без усилия. Нельзя использовать её с контактными аппаратами других серий (например, КТЭ), даже если они имеют схожую маркировку.

Монтаж осуществляется на печатную плату: выводы катушки паяются в отверстия PCB. Не рекомендуется применять механический крепёж или клеевые составы - это повредит внутреннюю конструкцию. После монтажа проверьте целостность пайки и отсутствие короткого замыкания между выводами.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в условиях промышленной среды. Защита IP20 предотвращает случайный контакт с живыми частями, однако не защищает от внешних воздействий - поэтому установка возможна только внутри закрытых шкафов. Сертифицировано для эксплуатации в соответствии с нормами безопасности для электрооборудования категории UHL4.

Преимущества

• Высокая надёжность благодаря качественным материалам и контролируемому производству EKF;
• Долгий срок службы - гарантированные 84 месяца при соблюдении условий эксплуатации;
• Чёткая работа при номинальном напряжении - минимальный риск ложных срабатываний;
• Фиксированная конструкция - не требует регулировок после установки;
• Широко распространённая модель - легко найти в наличии и заменить.

Ограничения применения

• Не для постоянного тока - работать на DC невозможно;
• Запрещено использовать вне герметичных шкафов - степень защиты IP20 не защищает от влаги, пыли и брызг;
• Недопустимо превышать напряжение выше 220 В - риск выхода из строя;
• Не предназначен для частого включения/выключения более 120 раз в час - высокая частота снижает долговечность;
• Работает только с контактными аппаратами серии КМЭ - несовместима с другими брендами и модификациями.

Примеры использования

• Автоматизация системы вентиляции - управление двигателем вентилятора через терморегулятор;
• Конвейерная линия - включение/выключение привода по сигналу с PLC;
• Обогрев помещений - управление группой тепловых матов через таймер;
• Освещение производственных площадей - дистанционное включение света по графику.

Практические советы

• Перед установкой всегда сверьте номер модели катушки с паспортом контактора - даже небольшое отличие в маркировке может вызвать отказ;
• При монтаже на плату используйте паяльник с температурой не выше 260 C - перегрев повреждает пластиковую основу;
• Не забудьте предусмотреть свободный доступ к катушке для диагностики - в случае отказа контактора первым делом проверяйте именно эту деталь;
• Если система работает в условиях колебаний напряжения - установите стабилизатор перед катушкой, чтобы продлить её жизнь;
• Для удобства обслуживания храните запасные экземпляры артикула ctr-k-40-95a-230v - замена занимает менее 5 минут.
