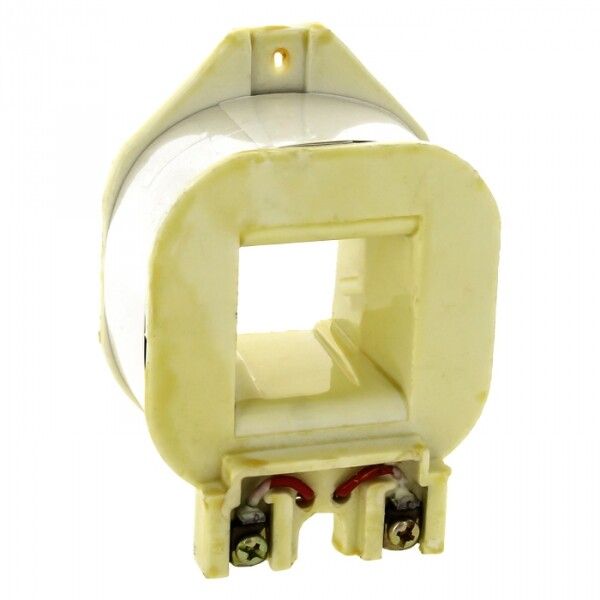

Катушка управления КТ-6043 230В EKF PROxima | ctr-kt-6043-230

Катушка управления КТ-6043 230В от EKF - компактное устройство для включения и выключения контакторов через подачу переменного напряжения. Применяется в автоматических системах управления, где требуется надёжное срабатывание при 220 В AC. Артикул ctr-kt-6043-230 соответствует серии PROxima.

Назначение и область применения

Катушка управления КТ-6043 230В используется для управления силовыми контактными аппаратами - например, контакторами и магнитными пускателями. Когда на её выводы подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, которое замыкает или размыкает главную цепь контактора. Подходит для установки в распределительных щитах, пультах управления, на станках, конвейерах и других устройствах промышленной автоматизации.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 220 В (работает в пределах допустимых колебаний сети)
• Способ монтажа: на печатную плату (SMD/through-hole)
• Степень защиты: IP20 - защищена от доступа пальцев и крупных частиц, но не герметична
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, возможны перепады температур и повышенная влажность до 95%
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие нормативам: ГОСТ Р 50030.4.1-2002 (эквивалент IEC 60947-5-1)

Совместимость и монтаж

Катушка управления КТ-6043 230В проектировалась для установки на печатную плату. Монтируется методом пайки - требует наличия подходящих отверстий и площадок на плате. Совместима с большинством стандартных контакторов серий, использующих аналогичные катушки управления. Для правильной работы необходимо соблюдать полярность подключения - хотя для переменного тока она не имеет значения, важно правильно соединить выводы с источником 220 В AC. Не рекомендуется использовать с постоянным током - это повредит катушку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует соответствие международному стандарту IEC 60947-5-1 по безопасности и надёжности коммутирующих элементов. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, однако не обеспечивает защиту от влаги или пыли - поэтому применение возможно только внутри закрытых корпусов или щитов.

Преимущества

• Высокая долговечность благодаря качественной изоляции и прочной конструкции
• Долгий гарантийный срок - 7 лет, что выше среднего для аналогов
• Подтверждённое соответствие российскому стандарту, обеспечивающее совместимость с отечественными системами управления
• Оптимальная цена при сохранении надёжности - типовое решение для массового внедрения

Ограничения применения

• Не работает при питании постоянным током - использование с DC вызывает перегрев и выход из строя
• Защита IP20 запрещает установку во влажных, пыльных или открытых зонах - обязательно наличие корпуса
• Монтаж на плату требует паяльника и опыта сборки; не подходит для быстрого подключения проводами
• Работает только при близком значении напряжения 220 В - существенные просадки ниже 180 В или скачки выше 250 В могут вызвать отказ или снижение срока службы

Примеры использования

• Автоматизация производства: управление пускателями двигателей на конвейере
• Щитовые системы: включение насосов, вентиляторов, нагревательных элементов
• Аппараты управления: модули ввода/вывода в программируемых контроллерах
• Оборудование для пищевой и фармацевтической промышленности - в условиях сухих помещений с регулируемой температурой

Практические советы

• Проверьте напряжение перед подключением - даже небольшое превышение 220 В может снизить срок службы катушки
• При монтаже на плату используйте термостабилизированный паяльник - перегрев выводов приводит к трещинам в корпусе
• Запасайте несколько экземпляров KТ-6043 230В - они часто используются как взаимозаменяемые в ремонтных работах
• Убедитесь, что место установки не подвержено механическим воздействиям - вибрация может ослабить паяные соединения
• Для проверки работоспособности можно временно подать 220 В AC - слышен характерный щелчок при срабатывании
