Контактор КТ-6043 400А 220В 3NO+3NC EKF PROxima | kt6043-220

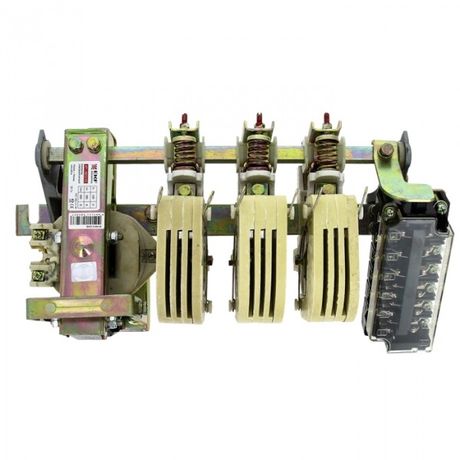

Контактор КТ-6043 400А 220В 3 нормально открытых + 3 нормально закрытых от бренда EKF, серия PROxima — устройство для дистанционного включения и отключения силовой цепи переменного тока с нагрузкой до 400 А. Подходит для управления двигателями, нагревательными элементами и другим оборудованием в промышленных условиях.

Назначение и область применения

Контактор КТ-6043 предназначен для частого включения и выключения электродвигателей, насосов, компрессоров, конвейеров и других мощных потребителей переменного тока. Он работает в паре с кнопочными постами, термореле или автоматическими контроллерами. Применяется в системах автоматизации производственных линий, HVAC, водоснабжения и энергообеспечения объектов.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 400 А
• Номинальная мощность: 200 кВт (при 380 В)
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP00 — без внешней защиты, требует установки в корпусе
• Климатическое исполнение: УХЛ3 — устойчив к перепадам температур и повышенной влажности
• Рабочий температурный диапазон: от -45 °C до +40 °C
• Способ монтажа: на монтажную плату (панель)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор КТ-6043 монтируется на DIN-рейку или жестко фиксируется на металлической панели через отверстия в основании. Для работы требуется подключение управляющего напряжения 220 В к катушке — обычно это сигнал от пускателя, таймера или PLC. Главные контакты рассчитаны на подключение медных или алюминиевых проводов сечением до 25 мм². Винтовые зажимы обеспечивают надежный контакт, но перед первым запуском необходимо проверить затяжку. Монтажная плата должна быть прочной, без вибраций — иначе возможен отказ контактов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют безопасность при коммутации высоких токов, устойчивость к дуговым перегрузкам и долговечность в режиме частых включений. Устройство имеет механическую блокировку против самопроизвольного включения, что снижает риск аварии при сбоях в управлении.

Преимущества

• Высокая коммутационная способность — 400 А позволяет управлять крупными нагрузками без перегрева
• Наличие шести вспомогательных контактов (3 НО + 3 НЗ) обеспечивает гибкую логику управления — можно реализовать блокировки, сигнализацию, обратную связь
• Широкий диапазон температур (-45…+40 °C) делает его пригодным для холодных складов, улиц и неотапливаемых помещений
• Поддержка алюминиевых и медных проводов — упрощает замену старой проводки
• Длительная гарантия — 84 месяца указывает на высокую надежность сборки

Ограничения применения

• Степень защиты IP00 — нельзя использовать без корпуса или щита. Открытый монтаж недопустим — есть риск поражения током и попадания пыли/влаги
• Не предназначена для реверса — нельзя менять направление вращения двигателя без внешнего переключателя
• Не рекомендован для частых пусков более 120 раз в час — превышение сокращает срок службы контактов
• Не подходит для взрывоопасных сред — отсутствует взрывозащита

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение тепловентиляторов в промышленном цехе
• Автоматический запуск компрессора в холодильной установке
• Контроль питания конвейерной ленты через PLC с использованием одного из НЗ контактов для сигнала “загрузка завершена”

Практические советы

• При подборе контактора всегда сверьте расчетную нагрузку с номиналом 400 А — лучше иметь запас 10–15%
• Для длительной работы в условиях вибрации используйте антивибрационные прокладки под монтажную плату
• Проверьте соответствие напряжения катушки 220 В — подача 380 В вызовет выход из строя
• При использовании алюминиевых проводов применяйте специальные переходники или смазку для предотвращения окисления
• Обязательно защищайте контактор КТ-6043 400А 220В 3 нормально открытых + 3 нормально закрытых автоматическим выключателем с подходящей характеристикой (например, C или D)
