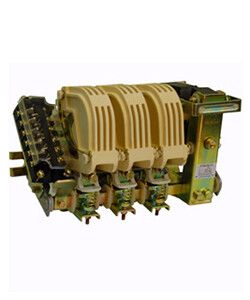

Контактор КТ-5043Б 400А кат. 380В AC (аналог КТ-6043) Электротехник ET018920

Контактор КТ-5043 от Электротехник - это надёжный электромагнитный аппарат для дистанционного включения и отключения трёхфазных нагрузок до 400 А. Подходит для установки на монтажную плату в промышленном оборудовании, где требуется управление большими токами через слабые сигналы.

Назначение и область применения

Контактор КТ-5043 используется для удалённого коммутации силовых цепей переменного тока. Он применяется там, где необходимо часто включать/выключать оборудование без механического воздействия - например, в системах автоматизации, на конвейерах, насосных станциях, воздушных компрессорах и других устройствах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 400 А - способен работать с крупными двигателями и нагревательными элементами;
• Напряжение катушки управления: 380 В AC - требует питания именно от трёхфазной сети, совместим с промышленным оснащением;
• Количество полюсов: 3 - переключает все три фазы одновременно; тип подключения - болтовое, что обеспечивает прочный контакт;
• Коммутируемая мощность AC-3: 160 кВт - рассчитан на управление асинхронными двигателями такой мощности;
• Исполнение: нереверсивное - работает только в одном направлении, не поддерживает изменение вращения ;
• Степень защиты IP00 - нет внешней защиты, корпус открытый, требует установки в закрытом щите;
• Климатическое исполнение У3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%;
• Способ монтажа: на монтажную плиту - крепится винтами к жесткой поверхности, не предназначена для DIN-рейки.

Совместимость и монтаж

Контактор КТ-5043 монтируется исключительно на металлическую монтажную плату с предварительно просверленными отверстиями. Для правильной установки проверьте расположение крепёжных отверстий и соблюдайте момент затяжки болтов - избыточная сила может повредить корпус. Болтовое соединение требует качественной зачистки проводов и плотного зажима. Обязательно используйте шайбы и гайки соответствующего класса прочности. Катушка управления питается только от 380 В переменного тока - подключение к другому напряжению вызовёт выход из строя.

Безопасность и стандарты

Контактор КТ-5043 соответствует требованиям ГОСТ Р МЭК 60947-4-1. Открытая конструкция (IP00) делает его безопасным лишь внутри закрытых распределительных устройств. Прямой доступ к токоведущим частям возможен - поэтому работа с аппаратурой должна выполняться только после отключения энергии и с применением средств индивидуальной защиты.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения даже при максимальной нагрузке 160 кВт;
• Надёжное болтовое соединение снижает риск нагрева и окисления контактов;
• Поддерживается широкий спектр дополнительных модулей - можно легко доработать функционал;
• Произведён в России - гарантия совместимости с отечественными системами управления и запчастями.

Ограничения применения

• Не для наружной установки - степень защиты IP00 не защищает ни от воды, ни от пыли;
• Запрещено использовать в взрывоопасных средах - отсутствуют сертификаты ATEX или IECEx;
• Не подходит для работы при постоянных вибрациях выше нормы - монтаж на плату не даёт достаточного демпфирования;
• Требуется принудительное охлаждение при длительной работе на предельной нагрузке - самонагрев может привести к деформации контактов.

Примеры использования

• Автоматизация ленточных конвейеров на пищевых производствах;
• Управление насосами в системах водоочистки и водоснабжения;
• Включение больших печей и термических установок;
• Контроль двигателей в металлургическом и машиностроительном оборудовании.

Практические советы

• Выбирая КТ-5043, обязательно сверьте посадочные размеры вашей монтажной платы - отверстия должны точно совпадать;
• Для увеличения безопасности рекомендовано устанавливать блок вспомогательных контактов - он позволяет передавать сигнал состояния в PLC;
• Обязательно используйте тепловое реле (при необходимости) - это продлит срок службы контактора при перегрузках;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час);
• Запасные части (например, контакты, катушки) всегда храните в сухом месте - они совместимы с другими изделиями серии КТ-5043 от Электротехник.
