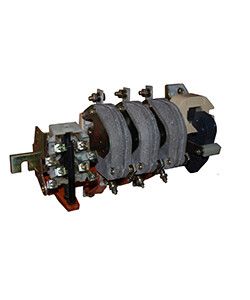

Контактор КТ-6043Б У3 3п 400А кат. 380В 2НО+2НЗ Электротехник ET521881

Контактор КТ-6043Б У3 400А от Электротехник - это электромагнитный аппарат для удалённого включения и отключения трёхфазных нагрузок мощностью до 160 кВт. Артикул et521881 предназначен для установки на монтажную плату и работает с управлением от сети 380 В переменного тока.

Назначение и область применения

Контактор КТ-6043Б У3 400А используется для автоматического включения и отключения трёхфазных электроприёмников: двигателей, нагревательных элементов, конвейеров, компрессоров и других устройств, работающих от сети 380 В. Применяется в системах управления промышленного оборудования, где требуется надёжное и частое переключение больших токов. Подходит для сборки щитов автоматики, панелей управления и распределительных устройств.

Технические характеристики

• Номинальный рабочий ток: 400 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 380 В AC - требует питания именно этой величины для срабатывания; не совместим с 220 В или постоянным током.
• Количество силовых полюсов: 3 - переключает все три фазы одновременно.
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления цепями контроля.
• Номинальная коммутируемая мощность: 160 кВт - максимальная мощность трёхфазной нагрузки, которую можно безопасно отключить при 380 В.
• Род тока: переменный (AC), 50 Гц - не предназначен для работы с постоянным током.
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя; для реверса нужен другой контактный узел.
• Тип подключения: болтовое - провода крепятся гайками на клеммах, обеспечивает прочное соединение.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях умеренного климата с повышенной влажностью.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки внутри электрошкафа.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную плату через отверстия в основании, не имеет шасси.

Совместимость и монтаж

Контактор КТ-6043Б У3 400А монтируется исключительно на жесткую поверхность - монтажную плату или раму. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Болтовые клеммы требуют затяжки моментом 1–1,5 Нм - переусердствовать нельзя, чтобы не повредить медные части. Катушка управления питается только от 380 В переменного тока; подключение к 220 В или постоянному току вызовет отказ или выход из строя. Вспомогательные контакты (2НО+2НЗ) доступны для внешних цепей управления, но не предназначены для коммутации токов выше 5 А.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Открытая конструкция (IP00) допускает применение только в защищённых помещениях - внутри закрытых электрощитов с классом защиты не ниже IP54. Не используйте в местах с возможностью попадания влаги, металлической стружки или пыли без дополнительной защиты.

Преимущества

• Высокая износостойкость - конструкция серий КТ-6000 проверена десятилетиями эксплуатации в тяжёлых режимах.
• Широкий диапазон токов в серии - легко заменить на аналогичный с другим номиналом, сохранив габариты и тип крепления.
• Надёжная механическая связь между полюсами - гарантирует одновременное включение/отключение всех трёх фаз, предотвращая перекосы.
• Простота обслуживания - открытое исполнение позволяет осмотреть контакты и очистить их без демонтажа всего устройства.

Ограничения применения

• Не применяется вне закрытых шкафов - IP00 не защищает от пыли, влаги, брызг и посторонних предметов.
• Не подходит для реверсивных схем - для изменения направления вращения двигателя необходим парный контактный модуль.
• Не рекомендован для частотных переключений более 1200 раз в час - при этом срок службы снижается.
• Требует принудительного охлаждения при длительной работе на 100 % нагрузки - вентиляция в шкафу обязательна.
• Не совместим с сетью 220 В - катушка не сработает, если подать меньшее напряжение.

Примеры использования

• Управление асинхронными двигателями насосов и вентиляторов в водоканалах.
• Включение печей сопротивления в металлургических цехах.
• Автоматизация конвейерных линий на пищевых производствах.
• Компонент в составе пускателей типа ПМЛ или ПАК, где требуется дополнительный контакт для блокировки.

Практические советы

• При монтаже на плату обязательно используйте пружинные шайбы под болты - они предотвращают ослабление соединения при вибрации.
• Проверьте соответствие сечения проводов: для 400 А минимум 95 мм2 меди, лучше 120 мм2.
• Подключите вспомогательные контакты сразу после установки - удобнее делать это до запитки силовой цепи.
• Не забудьте про тепловое реле - этот контактор не имеет встроенной защиты от перегрузки, её нужно добавлять отдельно.
• При замене старого контактора сверьте номер модели - даже небольшие отличия в количестве контактов могут потребовать переделки схемы.
