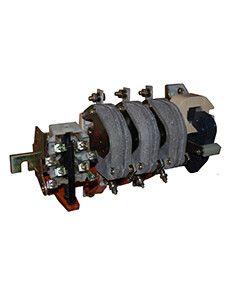

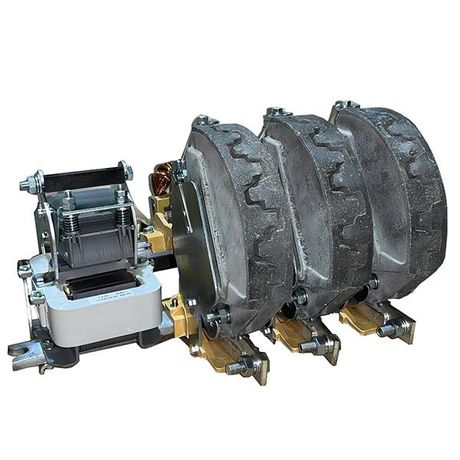

Контактор КТ-6043Б У3 3п 400А кат. 220В 2НО+2НЗ Электротехник ET521880

Контактор КТ 3 полюса 400А катушка 220В AC 2з+2р У3, КТ-6043Б - это электромагнитное устройство для удалённого включения и отключения трёхфазных нагрузок мощностью до 160 кВт. Применяется в системах автоматизации, где требуется управление двигателями и другим оборудованием через слабые управляющие цепи. Произведён бренда Электротехник, соответствует климатическому исполнению У3.

Назначение и область применения

Контактор КТ 3 полюса 400А катушка 220В AC 2з+2р У3, КТ-6043Б предназначен для коммутации трёхфазных электродвигателей и других потребителей электроэнергии с номинальным напряжением до 660 В переменного тока частотой 50 Гц. Подходит для использования в промышленной автоматике: станках, насосах, компрессорах, конвейерах, системах вентиляции. Управление осуществляется сигналом с кнопочных постов, термореле, программируемых логических контроллеров (ПЛК) или других устройств с выходом на 220 В AC.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение катушки управления: 220 В AC
• Номинальный рабочий ток: 400 А
• Количество полюсов: 3 (три силовых контакта)
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальная коммутируемая мощность: 160 кВт
• Тип исполнения: нереверсивный - переключение направления вращения требует внешнего реверсивного устройства
• Способ подключения: болтовое - провода фиксируются гайками на клеммах
• Климатическое исполнение: У3 - работает при температуре от –40 C до +45 C, допустима повышенная влажность
• Степень защиты: IP00 - корпус не защищён от попадания пыли и воды; используется внутри щитов или герметичных корпусов
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности

Совместимость и монтаж

Контактор КТ 3 полюса 400А катушка 220В AC 2з+2р У3, КТ-6043Б монтируется на горизонтальную металлическую плиту или DIN-рейку с помощью специальных кронштейнов (не входят в комплект). Для подключения силовых цепей используются медные жилы сечением до 95 мм2. Управляющая катушка подключается к сети 220 В AC - важно соблюдать полярность только при использовании постоянного тока, здесь она не имеет значения. Болтовые зажимы затягиваются моментом 1–1,5 Нм - переусиливать нельзя, чтобы не повредить контактные элементы. Вспомогательные контакты (2НО+2НЗ) позволяют реализовать блокировки, сигнализацию или обратную связь в схемах управления.

Безопасность и стандарты

Контактор КТ 3 полюса 400А катушка 220В AC 2з+2р У3, КТ-6043Б соответствует требованиям ГОСТ Р МЭК 60947-4-1. Серия КТ-6000 прошла сертификацию на соответствие требованиям безопасности для оборудования низкого напряжения. Однако из-за степени защиты IP00 использование вне электрических шкафов запрещено - риск поражения током и замыкания на токоведущие части. Обязательно применение защитных устройств: автоматического выключателя и теплового реле при работе с двигателями.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения
• Широкий диапазон рабочих температур позволяет использовать в холодных помещениях и на открытых площадках при условии защиты от осадков
• Наличие четырёх вспомогательных контактов снижает необходимость установки дополнительных реле в схеме управления
• Проверенная конструкция серии КТ-6000 - десятилетия эксплуатации в промышленности подтверждают надёжность
• Поддерживает работу с нагрузками до 160 кВт - достаточная мощность для большинства средних двигателей

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не допускается установка в условиях постоянной сырости, пылевых выбросов или воздействия химически активных веществ - степень защиты IP00 исключает открытый монтаж
• Не подходит для частотного регулирования - не рассчитан на импульсные токи от частотных преобразователей
• Требуется обязательное наличие внешней защиты от перегрузки и короткого замыкания
• Не рекомендован для частого включения/отключения (более 120 раз в час) - возможен перегрев катушки

Примеры использования

• Автоматический пуск трехфазного асинхронного двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через ПЛК
• Включение нагревательных элементов в сушильной камере с сигнализацией состояния через НЗ-контакт
• Система аварийного отключения вентиляционного оборудования при превышении температуры

Практические советы

• Выбирая КТ-6043Б, убедитесь, что ваша нагрузка не превышает 400 А и 160 кВт - перегрузка сокращает срок службы контактов
• При монтаже используйте антивибрационные прокладки - ударные нагрузки вызывают микрозамыкания между контактами
• Проверьте напряжение на катушке перед первым включением - даже +-10 % от 220 В могут привести к недополнительному срабатыванию
• Обеспечьте свободный доступ к клеммам для обслуживания - болтовые соединения требуют периодической протяжки
• Для длительной работы в условиях низких температур (ниже –20 C) предварительно прогрейте контактор в течение 10 минут перед включением
• Не используйте этот контактор вместо рубильника - он не предназначен для ручного отключения под нагрузкой
