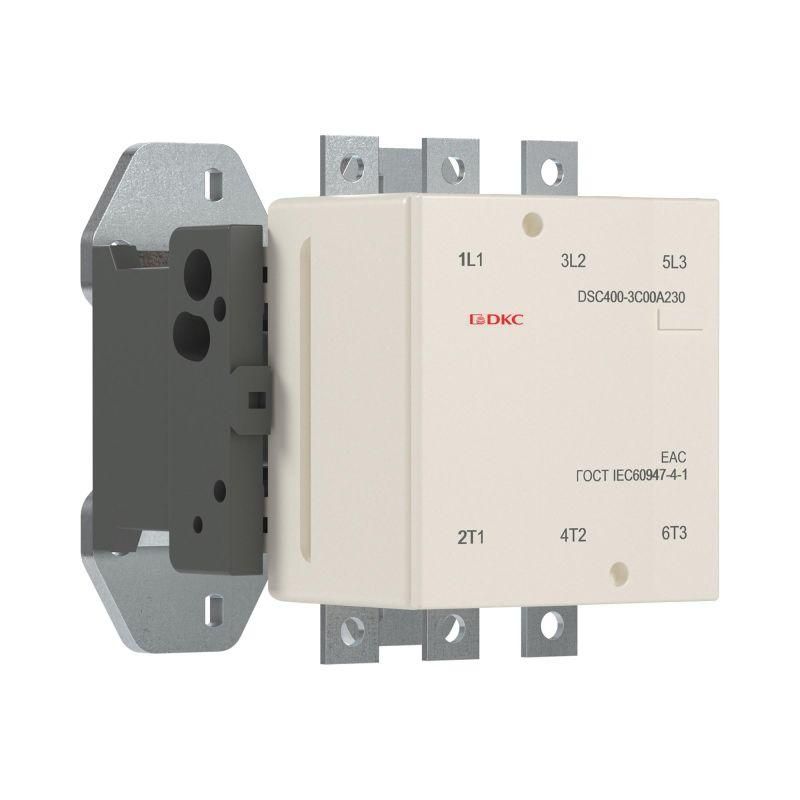

Магнитный контактор DSC400-3C00A230400А 200кВт (AC3) кат 220В AC | DSC400-3C00A230 DKC ДКС

Магнитный контактор DKC DSC400-3C00A230 предназначен для надёжной коммутации высоких токов в цепях переменного тока, особенно при управлении двигателями и другими индуктивными нагрузками. Этот контактор используется там, где важна устойчивость к частым включениям, пускам и торможению - например, на промышленном оборудовании. Название модели, бренд DKC и артикул DSC400-3C00A230 указывают на серию YON pro с номиналом 400 А и питанием катушки 220 В AC.

Назначение и область применения

Магнитный контактор DKC DSC400-3C00A230 применяется для включения и выключения трёхфазных асинхронных , частотных преобразователей и другого оборудования с высокой индуктивностью. Он рассчитан на работу в режимах AC-3 (частые пуски и остановки) и AC-4 (пуски, торможение противовключением, реверсы). Подходит для установки на станках, конвейерах, насосных системах, компрессорах и других устройствах с регулярным циклическим нагружением.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный ток (AC-3): 400 А при напряжении 400 В
• Коммутируемая мощность (AC-3): 200 кВт
• Напряжение катушки управления: 184–253 В AC (работает в пределах +-10% от 220 В)
• Число главных контактных пар: 3 замыкающие (NO)
• Подключение силовых выводов: Болтовое (винты для зажима шин или кабелей)
• Серия: YON pro (диапазон 115–800 А)

Совместимость и монтаж

Магнитный контактор DKC DSC400-3C00A230 совместим с DIN-рейкой типа TH35/7,5 и TH35/15. Устанавливается на металлическом щите с соблюдением минимальных зазоров вокруг корпуса для теплоотвода. Для подключения силовой цепи используются болтовые клеммы - необходимо затягивать провода моментом до 10 Нм (не более!). Катушка управления работает от сети 220 В AC; перед подключением проверьте соответствие напряжения в пределах 184–253 В. Максимальный сечение медного провода для силовых клемм - 95 мм2, для управляющей катушки - 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Произведён в соответствии с международными нормами безопасности для электрооборудования средней и большой мощности. Конструкция обеспечивает изоляцию класса II, исключающую доступ к опасным потенциалам при работе. Применяются материалы, устойчивые к перегреву и возгоранию.

Преимущества

• Высокая механическая долговечность - способен выполнять до 1 млн операций в условиях AC-3
• Увеличенный тепловой запас за счёт массивных контактов и радиаторной поверхности корпуса
• Стабильная работа при колебаниях напряжения управления (184–253 В)
• Работает в жестких режимах AC-4 - допущены пуски и торможение противовключением
• Запчасти и сервис поддерживаются через официальную сеть DKC

Ограничения применения

• Не предназначена для постоянной работы при токах выше 400 А - возможен перегрев и сваривание контактов
• Не рекомендован для коммутации емкостных нагрузок (конденсаторные батареи) или активных нагрузок без индуктивности
• Не имеет встроенной защиты от перегрузки - требуется внешний тепловое реле или автоматический выключатель
• Не следует использовать в помещениях с повышенной взрывоопасностью - отсутствует взрывозащита
• При температуре ниже –25 C возможно снижение скорости срабатывания катушки - требуются специальные условия хранения

Примеры использования

• Управление крупным асинхронным двигателем 185 кВт на ленточном конвейере
• Коммутация насосной группы с частотником в системе водоснабжения
• Реверсирование электродвигателя в механизме подъёмника груза
• Автоматическое включение/выключение воздушного компрессора с частыми циклами

Практические советы

• Обязательно используйте внешнюю защиту - термореле или автомат с характеристикой D для защиты от перегрузки и короткого замыкания
• Проверяйте плотность затяжки болтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя
• При использовании в местах с пылью или влагой - дополнительно устанавливайте кожух IP54
• Не подключайте катушку к сетям с импульсными помехами без фильтра - риск ложных срабатываний
• При замене старого контактора - сравнивайте тип подключения и габариты: этот образец имеет стандартную посадку для серии YON pro
