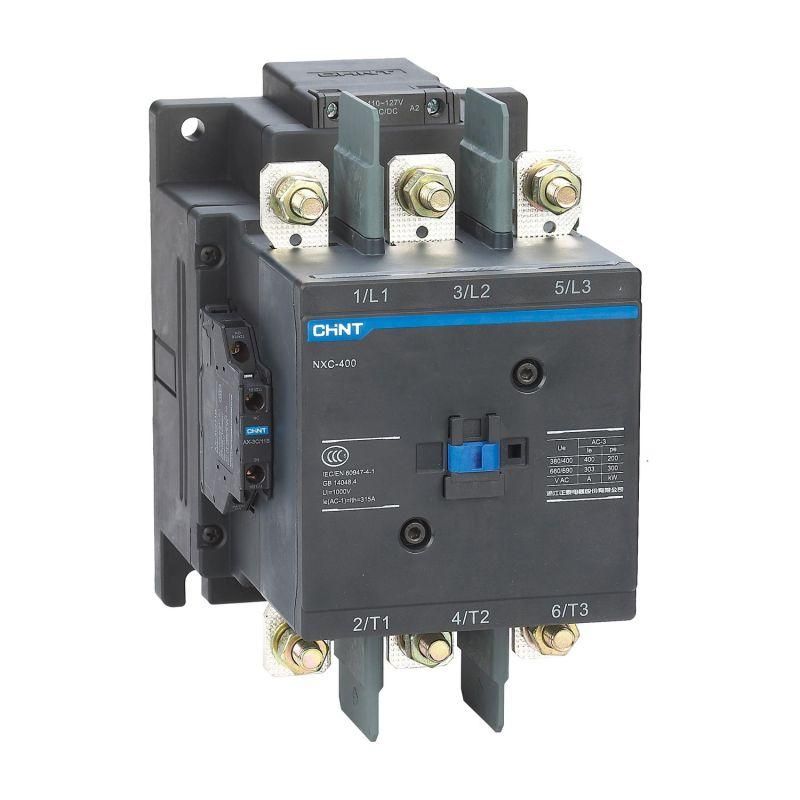

Контактор NXC-400 400А кат. 220-240В AC/DC 2НО+2НЗ AC-3 (R) CHINT 836548

Контактор CHINT NXC-400 - это надёжное устройство для коммутации силовых цепей с током до 400 А, предназначенное для частых включений и выключений двигателей и другого оборудования. Модель NXC-400 с питанием катушки 220–240 В AC/DC и четырьмя вспомогательными контактами подходит для автоматизации промышленных систем, где важна долговечность и стабильность работы.

Назначение и область применения

Контактор NXC-400 используется для дистанционного включения и отключения нагрузок высокой мощности - в первую очередь трёхфазных асинхронных двигателей. Он применяется там, где требуется частый пуск и останов: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Также может использоваться в качестве основного элемента в составе электромагнитного пускателя при совмещении с тепловым реле защиты.

Технические характеристики

• Номинальный ток: 400 А - способен управлять нагрузками до 200 кВт при напряжении 380 В.
• Напряжение управления: 220–240 В AC/DC - работает как от переменного, так и от постоянного тока, что повышает гибкость в проектировании цепей управления.
• Частота: 50 Гц - оптимизирован для сетей стран СНГ и Европы.
• Контакты: 3 главных (замыкающих) + 4 вспомогательных (2 нормально открытых + 2 нормально закрытых) - позволяют реализовать сложные схемы управления и сигнализации.
• Тип устройства: контактор переменного тока с возможностью работы на постоянном токе катушки.

Совместимость и монтаж

Контактор NXC-400 монтируется на DIN-рейку шириной 35 мм. Подключение силовых клемм рассчитано на провода сечением до 95 мм2 (для медных жил). Клеммы управления - для проводов до 2,5 мм2. Устройство имеет фиксирующий механизм, предотвращающий самопроизвольное выпадение с рейки. Для подключения вспомогательных контактов доступны дополнительные модули, но в данной модели они уже встроены.

Безопасность и стандарты

Контактор NXC-400 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает класс изоляции II и степень защиты IP20. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Широкий диапазон напряжения управления (220–240 В AC/DC) снижает риск отказа при колебаниях сети.
• Компактные габариты экономят место в щите.
• Интегрированные 4 вспомогательных контакта (2НО+2НЗ) упрощают сборку схем управления без необходимости установки дополнительных модулей.
• Материалы корпуса устойчивы к перепадам температур и химическим воздействиям в промышленной среде.

Ограничения применения

• Не предназначена для работы с импульсными нагрузками, сварочными аппаратами или емкостными цепями без дополнительной защиты.
• Работает только при напряжении управления 220–240 В - несовместим с 110 В или 48 В системами управления.
• Не защищён от попадания воды и пыли - требует установки внутри электрошкафа с уровнем защиты не ниже IP54.
• Не рекомендуется использовать в условиях постоянной вибрации выше 1g без специальных креплений.

Примеры использования

• Автоматизация системы водоснабжения - управление насосом через PLC с сигналом от датчиков давления.
• Линия конвейера - пуск/останов двигателя по команде с пульта управления.
• Вентиляционная система - регулярное включение в зависимости от температуры воздуха.
• Электромагнитный пускатель - совместно с тепловым реле типа NR2 для защиты двигателя от перегрузки.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и допустимой нагрузки - превышение тока вызывает перегрев и выход из строя.
• При использовании в цепях с постоянным током управления убедитесь, что полярность соблюдена - неверное подключение может повредить катушку.
• Для длительной службы периодически осматривайте контакты на наличие нагара или пригорания - при необходимости очищайте мягкой щёткой.
• Если планируете применять несколько контакторов в одном шкафе - обеспечьте достаточное расстояние между ними для теплоотвода (минимум 10 мм).
• При замене старого контактора - сравнивайте тип и количество вспомогательных контактов. Модель NXC-400 с 2НО+2НЗ легко заменяет аналоги с таким же набором.
