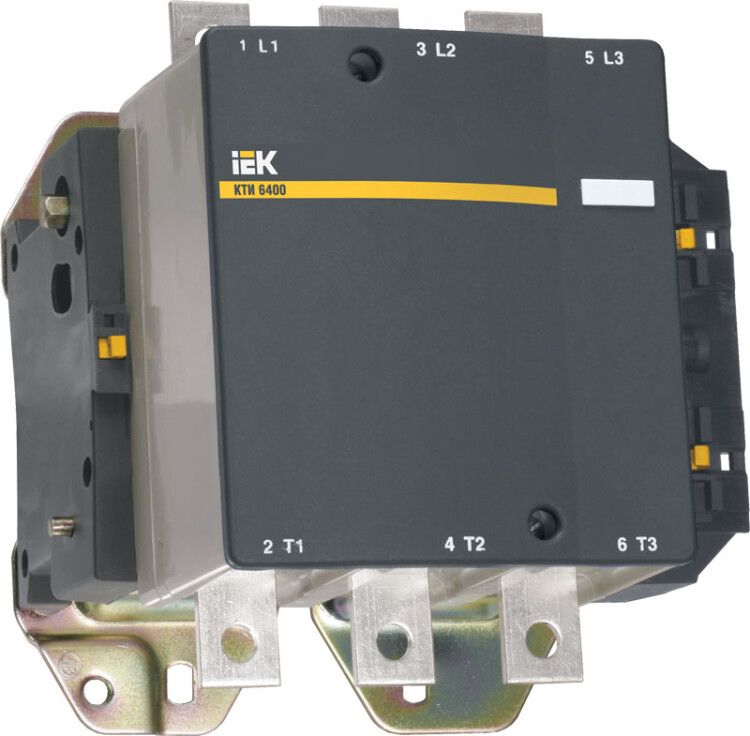

Контактор КТИ 400А катушка управления 230В AC 1НО - KKT60-400-230-10 IEK

Контактор КТИ-6400 400А 230В/АС3 - это трёхполюсный электромагнитный контактор серии КТИ от IEK, предназначенный для частого включения и отключения трёхфазных двигателей мощностью до 180 кВт. Устройство работает в сетях переменного тока с напряжением до 660 В, управление осуществляется через цепь 230 В AC. Артикул kkt60-400-230-10 подходит для промышленной автоматизации, где требуется надёжное коммутирование больших токов.

Назначение и область применения

Контактор КТИ-6400 400А 230В/АС3 используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасный пуск, остановку и защиту от перегрузок в составе автоматических схем. Также применяется для коммутации других активных и индуктивных нагрузок: вентиляторов, насосов, печей, конвейеров, систем АВР и осветительных установок.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 230 В AC
• Номинальный ток: 400 А
• Количество силовых полюсов: 3
• Количество силовых нормально-разомкнутых контактов: 3
• Количество вспомогательных НО контактов: 1
• Номинальная мощность двигателя: 180 кВт
• Мощность потребления катушки: 14 Вт
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат, для работы в закрытых помещениях
• Диапазон рабочих температур: от –45 C до +55 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор КТИ-6400 400А 230В/АС3 монтируется на DIN-рейку или жестко фиксируется на монтажной плате. Подключение проводов - винтовое, допускает зачистку жил до 25 мм2. Для правильной работы необходимо соблюдать полярность подачи напряжения на катушку 230 В. Устройство совместимо с тепловыми реле серии КТИ, а также с кнопочными постами и пускателями того же бренда. Не рекомендуется использовать без защитного кожуха из-за отсутствия степени защиты IP.

Безопасность и стандарты

Контактор КТИ-6400 400А 230В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 и МЭК 60947-4-1:2009. Прошёл сертификацию и имеет действующий сертификат соответствия РОСС CN.ME86.B00150. Обеспечивает класс изоляции и механическую прочность, предусмотренные для промышленного оборудования. Электромагнитная часть защищена от перегрева и коротких замыканий благодаря внутренним предохранительным элементам.

Преимущества

• Высокая долговечность - срок службы 15 лет при регулярном использовании
• Низкое энергопотребление катушки - всего 14 Вт, что снижает нагрузку на цепь управления
• Широкий температурный диапазон позволяет применять в суровых условиях (до –45 C)
• Поддержка номинального тока 400 А делает устройство подходящим для крупных промышленных двигателей
• Совместимость с другими компонентами серии КТИ упрощает сборку и обслуживание панелей

Ограничения применения

• Степень защиты IP00 исключает использование на открытом воздухе или во влажных средах без дополнительного корпуса
• Не предназначен для реверсивных схем - только однонаправленное управление
• Требует наличия внешнего теплового реле для защиты от перегрузок, так как сам контактор не имеет встроенной защиты
• Не подходит для постоянного тока - только переменный ток (AC)
• Запрещено подключать нагрузки выше 180 кВт - возможен выход из строя контактной системы

Примеры использования

• Управление насосами в системах водоснабжения и канализации
• Пуск вентиляторов в HVAC-системах
• Автоматический запуск печей и термических установок
• Коммутация двигателей кран-балок и конвейеров на заводах
• Системы АВР - переключение между основным и резервным питанием

Практические советы

• Обязательно используйте контактор КТИ-6400 400А 230В/АС3 внутри распределительного шкафа с уровнем защиты не ниже IP54
• Проверьте соответствие сечения кабелей - для 400 А рекомендовано сечение не менее 95–120 мм2
• При монтаже на плату убедитесь, что площадка выдерживает вес устройства и вибрации
• Для продления срока службы избегайте частых включений более 600 раз в час - это превышает допустимую электрическую износостойкость
• При замене учитывайте, что этот контактор - аналог KTI-6400, артикул kkt60-400-230-10; другие модели серии КТИ могут отличаться по габаритам и количеству контактов
