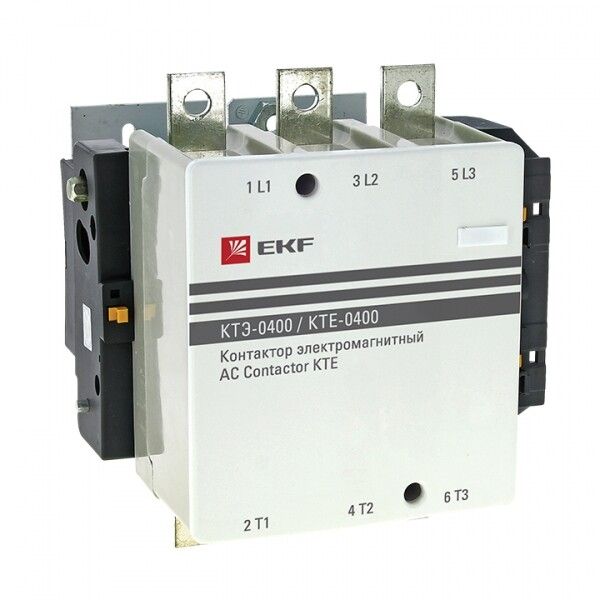

Пускатель магнитный 400А катушка управления 230В AC NO КТЭ - ctr-b-400 EKF

Товарные предложения:

Контактор КТЭ 400А 230В NO EKF PROxima | ctr-b-400 | EKF

22.11.2024

13 шт.

37 554,4 ₽

шт.

от 1 дня

Условия поставки пускателя магнитного 400а катушки управления 230вших AC NO КТЭ - ctr-b-400 EKF

Купить 13 шт. пускателей магнитных 400ов катушек управлений 230в ac no ктэ - ctr-b-400 ekf могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена пускателя магнитного 400а катушки управления 230вших AC NO КТЭ - ctr-b-400 EKF зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Пускатель магнитный 400А катушка управления 230В AC NO КТЭ - ctr-b-400 EKF - это контактор, предназначенный для переключения и включения электроцепи. Он обладает высоким качеством и надежностью, а также легко монтируется и не требует дополнительных затрат на эксплуатацию.

Основные особенности и преимущества:

Монтаж на монтажную панель упрощает процесс монтажа заглушки.
Изготовлен из высококачественных коррозийностойких материалов, обеспечивающих защиту от негативных воздействий окружающей среды и продлевающих срок эксплуатации.
Эргономичная конструкция обеспечивает высокое качество выполнения функций.
Работает в температурном диапазоне от -40 до +50 градусов.
Соответствует стандартам ГОСТ и нормативному регламенту производства, обеспечивая отличное качество и надежность.
Высокая электробезопасность благодаря степени защиты - ІР20.

Номинальное напряжение втягивания катушки составляет 230 В.

Характеристики c описанием

Частота:

50 Гц

Частота — это параметр, который указывает на число колебаний электрического тока в сети за одну секунду, измеряемое в герцах (Гц). В контексте контакторов, правильный выбор частоты имеет критическое значение для обеспечения корректной работы устройства, его надежности и долговечности. Частота напрямую влияет на совместимость контактора с сетью питания и оборудованием, к которому он подключен. Ошибки в выборе частоты могут привести к неисправностям и повреждениям как самого контактора, так и подключенного оборудования. 50/60 Гц — это универсальное значение, указывающее, что контактор может работать как с частотой 50 Гц, так и с частотой 60 Гц. Это значение является наиболее распространенным и позволяет использовать контактор в различных странах с разными стандартами частоты электросети. Рекомендуется выбирать такие контакторы для оборудования, предназначенного для международного использования или для работы в условиях, где возможны колебания частоты. 50/60 — аналогично значению "50/60 Гц", указывает на универсальность контактора для работы с частотами 50 и 60 Гц. Подходит для использования в различных регионах и условиях. 50 — этот контактор предназначен для работы исключительно с частотой 50 Гц. Подходит для использования в странах и регионах, где стандартная частота электросети составляет 50 Гц. Важно не использовать такой контактор в сетях с частотой 60 Гц, чтобы избежать перегрева и повреждений. 0-400 — это значение указывает на широкий диапазон рабочих частот от 0 до 400 Гц. Такие контакторы подходят для специализированных приложений, где требуется работа с переменной частотой, например, в системах с частотными преобразователями. Рекомендуется для использования в промышленности и в сложных системах автоматизации. 40-400 — этот диапазон частот от 40 до 400 Гц также указывает на высокую гибкость применения контактора в различных системах, включая те, которые используют частотные преобразователи. Подходит для промышленного применения и сложных систем управления. 40-400 Гц — аналогично значению "40-400", указывает на возможность работы контактора в диапазоне частот от 40 до 400 Гц. Рекомендуется для использования в промышленных системах с переменной частотой. 50-400 Гц — это значение указывает на способность контактора работать в диапазоне частот от 50 до 400 Гц. Подходит для использования в специализированных промышленных приложениях, где требуется широкий диапазон рабочих частот. 60 — этот контактор предназначен для работы исключительно с частотой 60 Гц. Подходит для использования в странах и регионах, где стандартная частота электросети составляет 60 Гц. Важно не использовать такой контактор в сетях с частотой 50 Гц, чтобы избежать повреждений и неправильной работы устройства.

Род тока:

Переменный (AC)

Род тока определяет тип электрического тока, для работы с которым предназначен контактор. Выбор правильного рода тока критически важен для обеспечения надежной и безопасной работы устройства, так как различные типы тока имеют разные характеристики и требования к оборудованию. Переменный ток (AC) характеризуется периодическим изменением направления и величины. Контакторы для переменного тока оптимизированы для работы с такими изменениями и часто используются в бытовых и промышленных системах электроснабжения. При выборе контактора для AC следует учитывать его номинальное напряжение и частоту, чтобы обеспечить стабильную работу и предотвратить перегрев или износ контактов. Постоянный ток (DC) имеет постоянное направление и величину. Контакторы для постоянного тока имеют конструктивные особенности, позволяющие справляться с постоянной нагрузкой и предотвращать искрение при размыкании цепи. Такие контакторы часто применяются в системах с аккумуляторами, солнечными панелями и других источниках постоянного тока. Важно выбирать контакторы с достаточным номинальным током и напряжением для предотвращения перегрева и повреждения контактов. Контакторы, способные работать как с переменным, так и с постоянным током, обеспечивают универсальность и гибкость применения. Они подходят для различных систем и могут быть использованы в условиях, где требуется переключение между AC и DC. При выборе таких контакторов необходимо учитывать их номинальные параметры для обоих типов тока, чтобы обеспечить надежность и долговечность устройства.

Исполнение:

Нереверсивное

Исполнение контакторов определяет конструкционные особенности устройства, которые влияют на его функциональность, установку и эксплуатационные условия. Это свойство помогает выбрать контактор, соответствующий конкретным требованиям производственного процесса или системы электроснабжения. Нереверсивное исполнение контактора означает, что устройство предназначено для управления цепью в одном направлении. Оно подходит для приложений, где не требуется изменение направления вращения двигателя. Рекомендуется для простых систем управления, где нет необходимости в реверсировании движущихся частей. Реверсивное исполнение контактора позволяет управлять направлением вращения двигателя. Это достигается за счет наличия двух контакторов, которые обеспечивают переключение фаз. Подходит для систем, где необходимо изменение направления движения, например, в подъемных механизмах или конвейерах. Рекомендуется для сложных систем управления с частыми сменами направления движения. Открытое исполнение контактора характеризуется отсутствием защитного корпуса, что позволяет легко обслуживать и подключать устройство. Однако оно требует установки в защищенных от пыли и влаги местах. Рекомендуется для использования в закрытых электрических шкафах или промышленных помещениях с контролируемой средой. Промышленное исполнение контактора предназначено для использования в тяжелых условиях эксплуатации, таких как заводы и фабрики. Эти контакторы обычно имеют повышенную устойчивость к вибрациям, температурным изменениям и загрязнениям. Рекомендуется для применения в суровых промышленных условиях. Стационарное исполнение контактора означает, что устройство предназначено для постоянной установки на одном месте. Такие контакторы обычно монтируются на панели или в шкафу управления. Рекомендуется для систем, где не требуется перемещение оборудования. Контакторы в исполнении "Сборка прямого пуска" предназначены для прямого запуска электродвигателей. Это наиболее простой и экономичный способ запуска, при котором двигатель подключается непосредственно к сети. Рекомендуется для небольших двигателей с низкими пусковыми токами. Модульное исполнение контактора позволяет легко интегрировать устройство в модульные системы управления. Такие контакторы обычно имеют стандартные размеры и интерфейсы для быстрой установки и замены. Рекомендуется для использования в системах, требующих гибкости и быстрого обслуживания. Закрытое исполнение контактора обеспечивает защиту от внешних воздействий, таких как пыль, влага и механические повреждения. Эти контакторы имеют защитный корпус и могут быть установлены в менее контролируемых условиях. Рекомендуется для использования в местах с повышенными требованиями к защите оборудования. Контакторы в корпусе поставляются с защитным кожухом, который обеспечивает дополнительную безопасность и защиту от внешних факторов. Это исполнение подходит для установки в различных условиях, включая открытые пространства. Рекомендуется для применения в системах, где требуется дополнительная защита устройства. Исполнение "Звезда-треугольник" предназначено для плавного запуска электродвигателей. В этом режиме двигатель сначала подключается по схеме звезда, а затем переключается на схему треугольник. Это снижает пусковые токи и уменьшает нагрузку на сеть. Рекомендуется для крупных двигателей с высокими пусковыми токами.

Напряжение:

380 В

Напряжение - это значение электрического потенциала, при котором контактор функционирует. Правильный выбор напряжения критически важен для обеспечения надежной и безопасной работы устройства. Неправильный выбор напряжения может привести к неисправностям, перегреву или полному выходу из строя контактора. 380 В - это стандартное напряжение для промышленных сетей в большинстве стран. Контакторы, рассчитанные на это напряжение, широко используются в промышленных установках и оборудовании. Рекомендуется для применения в трехфазных системах. 690 В - используется в специализированных промышленных приложениях, где требуется повышенное напряжение для работы оборудования. Контакторы на 690 В обеспечивают надежную работу в условиях высоких нагрузок, но требуют соответствующих мер безопасности и защиты. 660 В - обычно применяется в горнодобывающей промышленности и тяжелом машиностроении. Контакторы на это напряжение обеспечивают стабильную работу в условиях высоких нагрузок и вибраций, но требуют дополнительных мер защиты и контроля. 220 В - это стандартное напряжение для бытовых и малых промышленных приложений. Контакторы на 220 В подходят для управления бытовыми приборами, системами освещения и небольшими электродвигателями. 1000 В - используется в высоковольтных промышленных системах. Контакторы на 1000 В предназначены для работы в условиях высоких напряжений и требуют специальных мер безопасности и изоляции. 24 В - низковольтное напряжение, часто используемое в системах управления и автоматизации. Контакторы на 24 В обеспечивают безопасную работу в условиях низкого напряжения, что минимизирует риск электрического удара. 110 В - используется в некоторых промышленных и коммерческих приложениях, особенно в странах с соответствующими стандартами электроснабжения. Контакторы на 110 В подходят для управления оборудованием в таких условиях. 440 В - применяется в специализированных промышленных системах, где требуется повышенное напряжение. Контакторы на 440 В обеспечивают надежную работу в условиях высоких нагрузок и требуют соответствующего уровня защиты. 48 В - низковольтное напряжение, часто используемое в телекоммуникационных и IT-системах. Контакторы на 48 В обеспечивают безопасную работу и минимизируют риск повреждения чувствительного оборудования. 1140 В - используется в специализированных промышленных приложениях, таких как горнодобывающая промышленность и тяжелое машиностроение. Контакторы на 1140 В предназначены для работы в условиях очень высоких напряжений и требуют специальных мер безопасности и изоляции.

Тип изделия:

Контактор

Тип изделия для контакторов указывает на конкретную категорию или модель устройства, например, модульный контактор, силовой контактор или мини-контактор. Этот параметр определяет функциональные возможности контактора, его применимость в различных электрических цепях и условиях эксплуатации. Выбор правильного типа изделия важен для обеспечения надежности и безопасности работы электрической системы. При замене контактора необходимо учитывать его тип, чтобы обеспечить совместимость с существующей системой и избежать возможных сбоев или повреждений оборудования.

Способ монтажа:

Монтажная плата

Способ монтажа определяет метод установки и подключения контакторов в электрических системах. Правильный выбор способа монтажа обеспечивает надежность, удобство обслуживания и безопасность эксплуатации устройства. Прямое подключение подразумевает непосредственное соединение контактора с проводами или шинами без использования дополнительных крепежных элементов. Это обеспечивает быструю и простую установку, но требует аккуратного обращения для предотвращения повреждений. Отдельная установка предполагает монтаж контактора на отдельной монтажной панели или в специальном корпусе. Это позволяет лучше организовать пространство и обеспечивает дополнительную защиту устройства, но требует больше времени и усилий на установку. Прямое подключение/Автономная установка предлагает гибкость в выборе метода монтажа, предоставляя возможность как прямого подключения, так и установки в отдельный корпус. Это удобно для универсальных решений, но может потребовать дополнительных аксессуаров. Монтаж на DIN-рейку с использованием винтовых креплений позволяет легко установить и демонтировать контактор, обеспечивая надежное фиксирование и возможность быстрой замены. Это популярный метод для распределительных щитов и панелей управления. Втычной монтаж предусматривает возможность быстрого подключения и отключения контактора без необходимости использования инструментов. Это удобно для часто заменяемых устройств, но требует совместимости с соответствующими разъемами. Монтаж с помощью винтовых креплений обеспечивает надежное фиксирование контактора на монтажной поверхности. Это традиционный и проверенный метод, который требует использования инструментов для установки и демонтажа. Фронтальная установка предусматривает монтаж контактора на передней панели устройства или щита управления. Это обеспечивает легкий доступ для обслуживания и контроля, но может ограничивать доступ к внутренним компонентам. Монтаж на DIN-рейку позволяет легко устанавливать и демонтировать контакторы, обеспечивая удобство и гибкость в организации электрощитового оборудования. Это стандартный метод для большинства распределительных систем. Монтаж сбоку предполагает установку контактора на боковой поверхности панели или корпуса. Это может быть удобно для специфических компоновок оборудования, но требует учета пространства для доступа и обслуживания. Открытая установка предусматривает монтаж контактора без использования защитных корпусов или панелей. Это обеспечивает легкий доступ для обслуживания и визуального контроля, но требует дополнительных мер безопасности для предотвращения случайного контакта.

Степень защиты:

IP20

Степень защиты (IP) указывает на уровень защиты, который обеспечивается оболочкой контактора от проникновения твердых предметов и воды. Этот параметр важен для определения условий эксплуатации устройства и его долговечности. Выбор степени защиты зависит от среды, в которой будет использоваться контактор, и от требований безопасности. IP20: Обеспечивает защиту от проникновения твердых предметов размером более 12.5 мм, но не защищает от воды. Рекомендуется для использования в сухих и чистых помещениях, где нет риска попадания влаги. IP00: Не предоставляет никакой защиты от проникновения твердых предметов или воды. Подходит только для использования в строго контролируемых средах, где контактор не подвергается воздействию внешних факторов. IP54: Обеспечивает защиту от ограниченного проникновения пыли и брызг воды с любого направления. Рекомендуется для использования в условиях, где возможны незначительные загрязнения и влага, например, в промышленных помещениях. IP40: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм, но не защищает от воды. Подходит для использования в помещениях с низким уровнем загрязнения и отсутствием влаги. IP2X: Обеспечивает защиту от проникновения твердых предметов размером более 12.5 мм и не защищает от воды. Используется в условиях, где важно предотвратить контакт с крупными твердыми предметами. IP65: Обеспечивает полную защиту от пыли и струй воды с любого направления. Рекомендуется для использования в пыльных и влажных средах, таких как открытые промышленные объекты или наружные установки. IP55: Обеспечивает защиту от ограниченного проникновения пыли и струй воды с любого направления. Подходит для использования в условиях, где возможны умеренные загрязнения и влага. IP10: Обеспечивает защиту от проникновения твердых предметов размером более 50 мм, но не защищает от воды. Рекомендуется для использования в контролируемых средах, где нет риска контакта с мелкими предметами и влагой. IP66: Обеспечивает полную защиту от пыли и сильных струй воды. Рекомендуется для использования в экстремальных условиях, таких как морские или сильно загрязненные промышленные среды. IP44: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм и брызг воды с любого направления. Подходит для использования в условиях, где возможны умеренные загрязнения и влага, например, в бытовых или легких промышленных помещениях.

Номинальный ток:

400 А

Номинальный ток (А) — это максимальный ток, который контактор может пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Этот параметр критически важен для обеспечения надежной и безопасной работы системы. При выборе контактора следует учитывать номинальный ток нагрузки, чтобы избежать перегрузки и возможных отказов устройства. Замена контактора на модель с неподходящим номинальным током может привести к снижению эффективности работы или даже к аварийным ситуациям.

Тип подключения:

Винтовое

Тип подключения указывает на способ присоединения проводников к контактам контактора. От выбора типа подключения зависит надежность соединения, простота монтажа и обслуживания, а также возможность использования контактора в различных условиях эксплуатации. Правильный выбор типа подключения важен для обеспечения надежной работы электрической системы. Винтовое подключение предполагает использование винтов для фиксации проводников. Оно обеспечивает надежное соединение, но требует регулярного обслуживания для проверки и подтяжки винтов, чтобы избежать ослабления контакта. Зажимное, пружинное подключение использует пружинные механизмы для фиксации проводников. Это обеспечивает быстрое и надежное соединение без необходимости в дополнительном обслуживании, что делает его удобным для частого монтажа и демонтажа. Зажимное, винтовое подключение сочетает в себе элементы винтового и зажимного соединений, обеспечивая надежность фиксации и удобство монтажа. Подходит для ситуаций, требующих частого изменения конфигурации проводки. Болтовое подключение предполагает использование болтов для фиксации проводников. Оно обеспечивает очень надежное соединение, но требует больше времени на монтаж и демонтаж, а также регулярное обслуживание для проверки затяжки болтов. Пружинный зажим обеспечивает быстрое и надежное соединение проводников с помощью пружинного механизма. Этот тип подключения удобен для частого монтажа и демонтажа, не требует обслуживания и обеспечивает стабильность контакта. Разъемное подключение позволяет легко подключать и отключать проводники без использования инструментов. Это удобно для временных соединений и ситуаций, требующих быстрой замены компонентов. Фастон представляет собой быстроразъемное соединение, использующее плоские клеммы. Оно обеспечивает быстрое и удобное подключение и отключение проводников, часто используется в бытовых и автомобильных приложениях. Втычное подключение предполагает вставку проводников в специальные гнезда без использования дополнительных крепежных элементов. Это обеспечивает быстрое и простое соединение, удобное для временных и мобильных установок. Съемные блоки клемм позволяют легко заменять и обслуживать клеммы без необходимости демонтажа всего устройства. Это удобно для модульных систем и ситуаций, требующих частого обслуживания или замены компонентов. Припаивание проводников к контактам обеспечивает очень надежное и долговечное соединение, но требует специальных навыков и инструментов для монтажа и демонтажа. Подходит для стационарных установок, где изменения конфигурации проводки происходят редко.

Гарантийный срок:

84 мес

Гарантийный срок — это период времени, в течение которого производитель или продавец обязуется бесплатно устранять неисправности, возникшие по вине производителя. В рубрике 'Контакторы' гарантийный срок является важным показателем надежности и качества устройства. Длительный гарантийный срок свидетельствует о высоком доверии производителя к своему продукту и может служить дополнительным аргументом при выборе контактора. Гарантийный срок 84 месяца (7 лет) — это один из самых длительных гарантийных сроков для контакторов. Он указывает на высокую надежность и долговечность устройства. Рекомендуется для критически важных систем, где замена оборудования сложна и дорогостояща. Гарантийный срок 24 месяца (2 года) — стандартный период, достаточный для большинства применений. Подходит для систем с умеренной нагрузкой и регулярным техническим обслуживанием. Гарантийный срок 36 месяцев (3 года) — увеличенный срок, который может быть полезен для применения в более требовательных условиях эксплуатации. Данный срок обеспечивает дополнительную уверенность в надежности устройства. Гарантийный срок 60 месяцев (5 лет) — длительный срок, который свидетельствует о высоком качестве и надежности контактора. Рекомендуется для использования в промышленных и коммерческих приложениях, где стабильность работы критична. Гарантийный срок 120 месяцев (10 лет) — максимальный срок гарантии, предлагаемый для контакторов. Он указывает на исключительную надежность и долговечность устройства. Рекомендуется для применения в стратегически важных и высоконагруженных системах. Гарантийный срок 12 месяцев (1 год) — минимальный срок гарантии, который подходит для систем с низкими требованиями к надежности и для применения в условиях, где замена оборудования не представляет значительных трудностей и затрат. Гарантийный срок 18 месяцев (1,5 года) — промежуточный срок, который может быть полезен для систем с умеренными требованиями к надежности. Подходит для применения в условиях, где возможны регулярные проверки и техническое обслуживание.

Сфера применения:

Контакторы

Свойство "Сфера применения" в рубрике "Контакторы" указывает на конкретные области и типы применения контакторов, что помогает пользователям выбрать подходящее устройство для их нужд, учитывая требования и условия эксплуатации. Tesys - линейка контакторов, предназначенных для управления и защиты электрических цепей в различных промышленных и коммерческих приложениях. Рекомендуется для использования в системах автоматизации и управления, где требуется высокая надежность и долговечность. Промышленность - контакторы, предназначенные для применения в тяжелых промышленных условиях, таких как металлургия, химическая промышленность, нефтегазовая отрасль. Они обеспечивают надежную работу при высоких нагрузках и в агрессивных средах. Контакторы - устройства, предназначенные для коммутации электрических цепей. Они используются для включения и отключения электрических нагрузок, таких как электродвигатели, обогреватели и освещение. Контакторы и пускатели - устройства, которые используются совместно для управления запуском, остановкой и защитой электродвигателей. Пускатели включают в себя контакторы и дополнительные устройства, такие как тепловые реле. Миниконтактор - компактные контакторы, предназначенные для использования в ограниченных пространствах и для управления небольшими нагрузками. Идеально подходят для применения в малогабаритных электрических шкафах и панелях управления. Пускатели - устройства, которые включают в себя контакторы и защитные реле для управления запуском и остановкой электродвигателей. Они обеспечивают защиту от перегрузок и коротких замыканий. Easypact TVS - серия экономичных контакторов, предназначенных для применения в системах управления и распределения электроэнергии. Они обеспечивают надежную работу при умеренных нагрузках и подходят для использования в коммерческих и легких промышленных приложениях. Реле тепловые - устройства, которые используются в сочетании с контакторами для защиты электродвигателей от перегрузок. Они автоматически отключают цепь при превышении допустимой температуры, предотвращая повреждение оборудования. Миниконтакторы - компактные контакторы, предназначенные для управления небольшими электрическими нагрузками. Они подходят для использования в ограниченных пространствах и в системах автоматизации с малым потреблением энергии. Дополнительное оборудование для контакторов - включает в себя различные аксессуары и вспомогательные устройства, такие как вспомогательные контакты, монтажные комплекты и защитные крышки, которые расширяют функциональные возможности и повышают надежность работы контакторов.

Род тока включения:

Переменный ток (AC)

Род тока включения определяет тип электрического тока, который используется для управления контактором. Это свойство важно для правильного выбора и применения контактора в электрических цепях, так как различные виды тока могут требовать разные технические характеристики и конструкции устройства. Переменный ток (AC) - это тип электрического тока, который периодически меняет направление. Контакторы, предназначенные для работы с переменным током, обычно имеют конструкцию, оптимизированную для частых переключений и могут использоваться в бытовых и промышленных сетях. При выборе контактора для AC важно учитывать рабочее напряжение и частоту сети. Постоянный ток (DC) - это тип электрического тока, который течет в одном направлении. Контакторы для постоянного тока имеют специфическую конструкцию, которая позволяет эффективно гасить дугу, возникающую при размыкании цепи. Такие контакторы часто применяются в системах с аккумуляторами, солнечных панелях и других источниках постоянного тока. При выборе контактора для DC важно учитывать номинальное напряжение и ток нагрузки. Переменный ток (AC)/Постоянный ток (DC) - универсальные контакторы, которые могут работать как с переменным, так и с постоянным током. Эти устройства обеспечивают гибкость в применении и могут использоваться в различных электрических системах. При выборе универсального контактора необходимо убедиться, что его характеристики соответствуют требованиям как для AC, так и для DC цепей.

Модульное исполнение:

Нет

Модульное исполнение контакторов указывает на возможность их установки и эксплуатации в составе модульных систем и распределительных щитов. Это свойство определяет, насколько легко контактор может быть интегрирован в существующие электрические системы, обеспечивая гибкость и упрощение обслуживания. Контактор с модульным исполнением предназначен для установки в стандартные модульные системы, такие как DIN-рейки. Это упрощает монтаж и демонтаж устройства, позволяет легко заменять компоненты и расширять систему при необходимости. Рекомендуется для применения в распределительных щитах и системах, где требуется частая модификация и обслуживание. Контактор без модульного исполнения не предназначен для установки в стандартные модульные системы и может требовать индивидуальных решений для монтажа. Это может усложнить процесс установки и обслуживания устройства. Рекомендуется для стационарных систем, где не предполагается частая замена или модификация компонентов.

Нормативный документ:

ГОСТ Р 50030.4.1-2002

Нормативный документ для контакторов — это официальный стандарт или технический регламент, определяющий требования к конструкции, характеристикам, испытаниям и эксплуатации устройства. Наличие соответствия нормативному документу гарантирует, что контактор соответствует установленным стандартам безопасности и качества. При выборе контактора рекомендуется проверять его соответствие нормативным документам, таким как ГОСТ, IEC или UL, чтобы обеспечить надежность и безопасность работы устройства. Замена контактора должна также учитывать соответствие новым нормативным требованиям, чтобы избежать несоответствий и потенциальных рисков.

Тип изделия/компонента:

Контактор

Свойство "Тип изделия/компонента" в рубрике "Контакторы" определяет вид устройства, используемого для коммутации электрических цепей. Это свойство помогает выбрать подходящее оборудование в зависимости от конкретных требований и условий эксплуатации. Правильный выбор типа изделия/компонента обеспечивает надежную работу системы, безопасность и долговечность оборудования. Контактор - это электрическое устройство, предназначенное для частого включения и отключения электрических цепей под нагрузкой. Контакторы широко применяются в промышленности для управления электродвигателями, освещением и другими нагрузками. Рекомендуется выбирать контакторы с учетом номинального тока и напряжения цепи, а также условий эксплуатации (например, частота коммутаций и окружающая среда). Магнитный пускатель - это устройство, сочетающее в себе контактор и тепловое реле для защиты электродвигателей от перегрузок. Магнитные пускатели обеспечивают автоматическое управление и защиту электродвигателей, что делает их идеальными для применения в системах автоматизации и управления. При выборе магнитного пускателя следует учитывать мощность двигателя, номинальный ток и условия эксплуатации. Миниконтактор - это компактный вариант контактора, предназначенный для работы в ограниченных пространствах и для управления небольшими нагрузками. Миниконтакторы используются в системах автоматизации, где требуется высокая частота коммутаций и малые габариты устройства. Рекомендуется выбирать миниконтакторы с учетом номинального тока и напряжения, а также специфики применения. Выключатель автоматический воздушный - это устройство, предназначенное для защиты электрических цепей от коротких замыканий и перегрузок. Он отличается высокой коммутационной способностью и возможностью работы в тяжелых условиях эксплуатации. Автоматические воздушные выключатели применяются в системах распределения электроэнергии и защиты крупных промышленных установок. При выборе такого выключателя необходимо учитывать номинальный ток, напряжение и условия эксплуатации, а также требования по селективности и координации защиты.

Номинальное напряжение:

400 В

Номинальное напряжение для контакторов определяет максимальное напряжение, при котором устройство может безопасно и эффективно работать. Это ключевой параметр, который влияет на выбор контактора для конкретного применения. Номинальное напряжение должно соответствовать напряжению в электрической сети, чтобы обеспечить надежную работу и длительный срок службы устройства. При выборе контактора важно учитывать номинальное напряжение для предотвращения перегрузок и возможных повреждений оборудования. Контактор с номинальным напряжением 400 В предназначен для использования в трехфазных электрических системах. Он обеспечивает стабильную работу при данном напряжении и подходит для промышленного оборудования и систем распределения электроэнергии. При замене необходимо выбирать контактор с аналогичным номинальным напряжением. Контактор с номинальным напряжением 230 В используется в однофазных сетях, часто встречающихся в бытовых и коммерческих установках. Он обеспечивает надежное переключение при стандартном напряжении бытовой сети. Рекомендуется использовать контакторы с таким же номинальным напряжением для замены, чтобы избежать проблем с совместимостью. Контактор с номинальным напряжением 6 В применяется в низковольтных системах, таких как системы управления и автоматики. Он подходит для специализированных применений, где требуется низкое управляющее напряжение. При замене важно выбрать контактор с аналогичным номинальным напряжением. Контактор с номинальным напряжением 415 В предназначен для использования в трехфазных системах, распространенных в промышленности. Он обеспечивает надежную работу при этом напряжении и подходит для различных промышленных приложений. При замене следует использовать контактор с таким же номинальным напряжением. Контактор с номинальным напряжением 10 В используется в низковольтных системах управления. Он подходит для специфических задач, где требуется низкое управляющее напряжение. При замене необходимо выбирать контактор с аналогичным номинальным напряжением. Контактор с номинальным напряжением 127-240 В универсален и может использоваться в сетях с широким диапазоном напряжений. Это делает его подходящим для различных применений, обеспечивая гибкость и надежность. При замене следует учитывать диапазон напряжений, чтобы обеспечить совместимость. Контактор с номинальным напряжением 220-230 В предназначен для однофазных сетей, часто встречающихся в бытовых и коммерческих установках. Он обеспечивает надежное переключение при стандартном напряжении бытовой сети. Рекомендуется использовать контакторы с таким же номинальным напряжением для замены. Контактор с номинальным напряжением 440 В используется в трехфазных системах, особенно в промышленности. Он обеспечивает стабильную работу при этом напряжении и подходит для различных промышленных приложений. При замене следует использовать контактор с аналогичным номинальным напряжением. Контактор с номинальным напряжением 500 В предназначен для высоковольтных промышленных систем. Он обеспечивает надежное переключение при этом напряжении и подходит для тяжелых промышленных приложений. При замене необходимо выбирать контактор с таким же номинальным напряжением. Контактор с номинальным напряжением 184-253 В подходит для использования в сетях с колебаниями напряжения, обеспечивая надежную работу в широком диапазоне. Это делает его идеальным для нестабильных электрических систем. При замене важно учитывать диапазон напряжений для совместимости.

Количество НЗ контактов:

Количество НЗ (нормально замкнутых) контактов в контакторах указывает на количество контактов, которые находятся в замкнутом состоянии, когда устройство неактивно. Эти контакты размыкаются при активации контактора, что важно для управления цепями в электрических системах. Количество НЗ контактов влияет на возможности коммутации и защиты цепей. Правильный выбор количества НЗ контактов зависит от требований конкретной электрической схемы и условий эксплуатации. Отсутствие НЗ контактов означает, что контактор не может размыкать цепи при активации. Это подходит для систем, где требуется только замыкание цепей. Один НЗ контакт позволяет размыкать одну цепь при активации контактора. Это минимальная конфигурация для базовых приложений, требующих одного разрыва цепи. Два НЗ контакта обеспечивают возможность размыкания двух цепей одновременно. Это полезно для более сложных схем, где требуется контроль нескольких цепей. Три НЗ контакта позволяют размыкать три цепи, что расширяет возможности управления и защиты в многоконтурных системах. Четыре НЗ контакта подходят для сложных систем с несколькими контурами, где требуется размыкание четырех цепей при активации контактора. Пять НЗ контактов предоставляют дополнительные возможности для управления и защиты пяти независимых цепей, что полезно для высоконагруженных систем. Шесть НЗ контактов обеспечивают максимальную гибкость и контроль для размыкания шести цепей, что подходит для очень сложных и многоконтурных систем. Восемь НЗ контактов используются в высоконагруженных и сложных системах, требующих размыкания восьми цепей, что обеспечивает максимальную защиту и контроль. Неопределенное количество НЗ контактов указывает на необходимость уточнения информации для правильного выбора контактора. Рекомендуется проконсультироваться с производителем или технической документацией. Отрицательное значение указывает на ошибку или некорректное указание количества НЗ контактов. Следует перепроверить данные и выбрать корректное значение.

Количество НО контактов:

Количество НО (нормально открытых) контактов в контакторах определяет, сколько цепей может быть замкнуто при активации контактора. Нормально открытые контакты находятся в разомкнутом состоянии, когда контактор не активирован, и замыкаются при подаче управляющего сигнала. Контактор с одним НО контактом подходит для управления одной цепью. Рекомендуется использовать в простых схемах, где требуется замыкание одной линии при активации. Контактор без НО контактов не может замыкать цепи при активации. Используется в специфических приложениях, где требуется только нормально замкнутые контакты или другие функции. Контактор с двумя НО контактами позволяет управлять двумя независимыми цепями одновременно. Это удобно в схемах с двойным управлением или резервированием. Контактор с тремя НО контактами используется для управления трехфазными нагрузками или несколькими независимыми цепями. Рекомендуется для промышленных приложений с более сложными требованиями. Контактор с четырьмя НО контактами обеспечивает управление четырьмя цепями. Это может быть полезно в сложных системах автоматизации, где требуется много точек управления. Контактор с пятью НО контактами позволяет управлять пятью цепями. Используется в многофункциональных системах, где требуется высокая степень контроля. Контактор с шестью НО контактами подходит для сложных промышленных систем, где необходимо управлять шестью независимыми цепями. Рекомендуется для комплексных автоматизированных процессов. Контактор с семью НО контактами используется в специализированных приложениях, требующих управления семью цепями. Подходит для уникальных или нестандартных схем. Контактор с восемью НО контактами обеспечивает возможность управления восемью цепями. Это решение для высокоинтегрированных систем автоматизации и управления. Контактор с девятью НО контактами предназначен для самых сложных систем, требующих управления большим количеством цепей. Используется в высокотехнологичных и крупномасштабных промышленных установках.

Климатическое исполнение:

УХЛ4

Климатическое исполнение указывает на способность контакторов работать в различных климатических условиях, определенных стандартами ГОСТ. Это свойство важно для обеспечения надежной работы устройства в различных температурных и влажностных режимах, а также в условиях воздействия агрессивных сред. Правильный выбор климатического исполнения позволяет увеличить срок службы контактора и снизить риск отказов. Контакторы с климатическим исполнением УХЛ4 предназначены для эксплуатации в умеренных и холодных климатических условиях в помещении с естественной вентиляцией. Они могут работать при температуре от -45°C до +40°C и влажности до 80% при 20°C. Рекомендуется использовать в неотапливаемых зданиях и сооружениях, где нет резких колебаний температуры и влажности. Контакторы с климатическим исполнением УХЛ3 рассчитаны на работу в умеренных и холодных климатических условиях, но уже в отапливаемых помещениях. Диапазон рабочих температур составляет от -45°C до +40°C, при этом влажность не должна превышать 75% при 15°C. Подходят для установки в промышленных зданиях и офисах. Контакторы с климатическим исполнением У3 предназначены для эксплуатации в умеренных климатических условиях. Они могут работать при температуре от -40°C до +40°C и относительной влажности воздуха до 80% при 25°C. Рекомендуется использовать в отапливаемых помещениях с контролируемыми параметрами микроклимата. Контакторы с климатическим исполнением У2 предназначены для эксплуатации в умеренных климатических условиях на открытом воздухе. Они могут работать при температуре от -40°C до +40°C и относительной влажности до 100% при 25°C. Подходят для использования на открытых площадках, где возможны воздействия атмосферных осадков. Контакторы с климатическим исполнением УХЛ2 рассчитаны на эксплуатацию в умеренных и холодных климатических условиях на открытом воздухе. Диапазон рабочих температур составляет от -60°C до +40°C, при этом влажность может достигать 100% при 25°C. Рекомендуется для использования в суровых климатических условиях, таких как северные регионы и высокогорья.

Тип напряжения управления:

AC (перемен.)

Тип напряжения управления определяет вид электрического тока, используемого для управления контактором. Это свойство важно для правильного выбора и настройки устройства в зависимости от условий эксплуатации и требований системы. Переменный (AC) - контакторы с этим типом управления используют переменный ток для включения и выключения. Они часто применяются в промышленных и коммерческих системах, где доступен переменный ток. Такие контакторы могут быть более устойчивыми к колебаниям напряжения и часто имеют меньшие размеры и стоимость по сравнению с DC-контакторами. При выборе необходимо учитывать частоту сети (обычно 50 или 60 Гц). Постоянный (DC) - контакторы с управлением постоянным током предназначены для систем, где используется постоянное напряжение, например, в батарейных системах или солнечных установках. Они обеспечивают более стабильную работу и могут быть менее подвержены износу контактов. Рекомендуется использовать DC-контакторы в системах с постоянным током для повышения надежности и долговечности устройства. Переменный/Постоянный (AC/DC) - эти контакторы могут работать как с переменным, так и с постоянным током. Они универсальны и подходят для систем, где возможно использование обоих типов напряжения. Это делает их гибкими в применении, однако важно убедиться, что параметры устройства соответствуют требованиям как для AC, так и для DC работы. Переменный ток (AC) - этот тип управления аналогичен значению "Переменный (AC)" и используется для контакторов, работающих на переменном токе. Такие устройства широко применяются в сетях с переменным напряжением и часто имеют стандартные параметры для частоты и напряжения. AC - это сокращение от "Переменный ток" и соответствует значениям "Переменный (AC)" и "Переменный ток (AC)". Используется для обозначения контакторов, работающих на переменном токе.

Номин. раб. ток Ie при AC-1, 400 В:

500 А

Номин. раб. ток Ie при AC-1, 400 В

Номин. раб. ток Ie при AC-3, 400 В:

400 А

Номинальный рабочий ток Ie при AC-3, 400 В (А) определяет максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-3, то есть при управлении асинхронными двигателями с короткозамкнутым ротором. Это значение важно для обеспечения надежной работы и долговечности контактора. Выбор контактора с соответствующим значением Ie гарантирует, что устройство сможет выдерживать пусковые и рабочие токи двигателя без перегрева и повреждений. При замене контактора необходимо учитывать этот параметр, чтобы избежать неправильного функционирования или преждевременного выхода из строя оборудования.

Номин. раб. ток Ie при AC-4, 400 В:

148 А

Номинальный рабочий ток Ie при AC-4, 400 В указывает на максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-4. Этот режим включает частые включения и отключения электродвигателей, а также их реверсирование и торможение противотоком. Высокий номинальный рабочий ток свидетельствует о способности контактора выдерживать интенсивные рабочие циклы без перегрева и износа. При выборе контактора важно учитывать этот параметр, чтобы обеспечить надежную и долговечную работу устройства. Замена контактора на модель с меньшим номинальным рабочим током может привести к перегрузке и выходу из строя оборудования.

Количество силовых полюсов:

Количество силовых полюсов у контакторов указывает на количество независимых силовых цепей, которые могут быть замкнуты или разомкнуты одновременно. Это свойство важно для определения применимости контактора в различных электрических схемах и нагрузках. Количество полюсов влияет на способность устройства управлять несколькими цепями одновременно и на его совместимость с различными типами сетей и систем. Контактор с одним силовым полюсом (1) используется для управления одной силовой цепью. Обычно применяется в простых схемах, таких как включение/выключение одной нагрузки. Рекомендуется для использования в однофазных системах. Контактор с двумя силовыми полюсами (2) может управлять двумя независимыми силовыми цепями. Часто используется в однофазных системах с двумя нагрузками или для переключения двухцепных схем. Обеспечивает более гибкое управление по сравнению с однополюсными контактами. Контактор с тремя силовыми полюсами (3) предназначен для управления трехфазными нагрузками, такими как двигатели и промышленные установки. Это стандартное решение для большинства промышленных применений, где требуется управление трехфазной сетью. Контактор с четырьмя силовыми полюсами (4) используется для управления трехфазными нагрузками с дополнительным нейтральным проводником. Это позволяет обеспечить более стабильную работу и защиту оборудования, особенно в системах с несимметричной нагрузкой. Контактор с нулевым количеством полюсов (0) не имеет силовых контактов и может использоваться исключительно для вспомогательных функций, таких как управление вспомогательными цепями или сигнализацией. Контактор с тремя силовыми полюсами (3P) идентичен контактору с тремя полюсами (3) и предназначен для управления трехфазными нагрузками. Обеспечивает стандартное управление в промышленных и коммерческих приложениях. Контактор с четырьмя силовыми полюсами (4P) аналогичен контактору с четырьмя полюсами (4) и используется для управления трехфазными нагрузками с нейтральным проводником. Рекомендуется для систем с несимметричной нагрузкой. Контактор с двумя силовыми полюсами (2P) аналогичен контактору с двумя полюсами (2) и используется для управления двумя независимыми силовыми цепями в однофазных системах. Контактор с одним силовым полюсом и нейтральным контактом (1+N) используется в однофазных системах, где требуется управление одной силовой цепью с дополнительным нейтральным проводником. Это обеспечивает более надежное включение и защиту нагрузки. Контактор с восемью силовыми полюсами (8) предназначен для специализированных приложений, требующих управления множественными независимыми силовыми цепями. Подходит для сложных промышленных систем и автоматизации.

Род тока катушки управления:

Переменный (AC)

Род тока катушки управления определяет тип электрического тока, который используется для питания катушки контактора. Это свойство важно для правильного выбора контактора в зависимости от условий эксплуатации и наличия источников питания. Переменный ток (AC) используется для питания катушки, когда доступен источник переменного тока. Такие катушки обычно применяются в промышленных и бытовых сетях, где стандартное напряжение составляет 220В или 380В. Важно учитывать частоту сети (50/60 Гц) при выборе контактора. Постоянный ток (DC) применяется для катушек, когда доступен источник постоянного тока, например, батареи или выпрямители. Такие катушки часто используются в системах с резервным питанием и в автомобильной промышленности. Важно учитывать полярность при подключении. Катушки, поддерживающие как переменный, так и постоянный ток (AC/DC), универсальны и могут работать с любым типом тока. Это удобно в системах, где возможна смена источника питания. Однако такие катушки могут быть дороже и сложнее в конструкции. Контакторы без катушки управления предназначены для специфических применений, где управление осуществляется другими способами, например, механически или с помощью внешних устройств. Это редкий тип и требует особого подхода к интеграции в систему.

Диапазон рабочих температур:

от -25 до +50

Диапазон рабочих температур определяет температурные пределы, в которых контактор может функционировать без ухудшения рабочих характеристик. Выбор правильного диапазона рабочих температур важен для обеспечения надежности и долговечности устройства в условиях эксплуатации. Диапазон от -25 до +60 градусов Цельсия подходит для большинства стандартных условий эксплуатации, включая умеренные климатические зоны. Рекомендуется для использования в обычных промышленных и коммерческих приложениях. Диапазон от -20 до +70 градусов Цельсия обеспечивает расширенные верхние температурные пределы, что делает его подходящим для более жарких условий эксплуатации. Подходит для использования в местах с высокими температурными колебаниями. Диапазон от -45 до +55 градусов Цельсия предназначен для экстремальных холодных условий. Рекомендуется для использования в северных регионах и условиях крайнего холода, где требуется высокая устойчивость к низким температурам. Диапазон от -25 до +50 градусов Цельсия подходит для стандартных условий эксплуатации с несколько ограниченными верхними температурными пределами. Подходит для использования в умеренных климатических условиях. Диапазон от -5 до +55 градусов Цельсия подходит для более теплых климатических зон, где минимальные температуры редко опускаются ниже нуля. Рекомендуется для использования в регионах с мягкими зимами. Диапазон от -40 до +45 градусов Цельсия предназначен для холодных условий эксплуатации с умеренными верхними температурными пределами. Подходит для использования в регионах с холодными зимами. Диапазон от -5 до +60 градусов Цельсия подходит для теплых климатических зон с высокими верхними температурными пределами. Рекомендуется для использования в регионах с мягкими зимами и жарким летом. Диапазон от -20 до +40 градусов Цельсия подходит для умеренных климатических условий с ограниченными верхними температурными пределами. Рекомендуется для использования в стандартных промышленных и коммерческих приложениях. Диапазон от -40 до +55 градусов Цельсия предназначен для холодных условий эксплуатации с расширенными верхними температурными пределами. Подходит для использования в регионах с холодными зимами и умеренно теплыми летними условиями. Диапазон от -25 до +40 градусов Цельсия подходит для стандартных условий эксплуатации с ограниченными верхними температурными пределами. Рекомендуется для использования в умеренных климатических зонах.

Напряжение катушки управления:

230 В

Напряжение катушки управления (В) — это электрическое напряжение, необходимое для активации катушки контактора и замыкания его контактов. Правильный выбор напряжения катушки управления критически важен для надежной и безопасной работы контактора. Использование катушки с неправильным напряжением может привести к сбоям в работе устройства, перегреву или даже выходу из строя. При выборе контактора необходимо учитывать номинальное напряжение катушки, которое должно соответствовать напряжению источника питания в вашей системе. В случае замены катушки управления важно использовать катушку с тем же номинальным напряжением, что и у оригинальной, чтобы обеспечить корректное функционирование контактора.

Количество силовых НЗ контактов:

Количество силовых НЗ контактов указывает на количество нормально закрытых (НЗ) контактов в контакторе. Нормально закрытые контакты остаются замкнутыми в отсутствии управляющего сигнала и размыкаются при его подаче. Это свойство важно для определения функциональности контактора в схемах управления и защиты. Правильный выбор количества НЗ контактов зависит от требований конкретного приложения и схемы. Контактор без нормально закрытых контактов. Подходит для приложений, где не требуется размыкание цепи при отсутствии управляющего сигнала, или используется в комбинации с другими контактами. Контактор с одним нормально закрытым контактом. Используется в простых схемах управления, где требуется размыкание одной цепи при подаче сигнала. Контактор с двумя нормально закрытыми контактами. Применяется в схемах, где необходимо размыкание двух независимых цепей одновременно при подаче сигнала. Контактор с тремя нормально закрытыми контактами. Подходит для более сложных схем управления, где требуется размыкание трех цепей одновременно. Контактор с четырьмя нормально закрытыми контактами. Используется в сложных системах управления и защиты, где необходимо размыкание четырех цепей при подаче сигнала. Отсутствие данных о количестве нормально закрытых контактов. Требуется дополнительная информация для точного выбора устройства.

Количество силовых НО контактов:

Количество силовых НО (нормально открытых) контактов у контактора определяет число контактов, которые замыкаются при подаче управляющего сигнала. Эти контакты используются для управления цепями нагрузки и напрямую влияют на возможности устройства по коммутации различных цепей. Правильный выбор количества силовых НО контактов важен для обеспечения надежной работы и соответствия требованиям конкретной электрической схемы. Контакторы с нулевым количеством силовых НО контактов не имеют нормально открытых контактов. Они используются в специфических приложениях, где требуется только нормально закрытые контакты или другие типы контактов. Контактор с одним силовым НО контактом подходит для простых схем, где требуется управление одной цепью нагрузки. Это минимальное значение, обеспечивающее базовую функциональность. Контактор с двумя силовыми НО контактами позволяет управлять двумя независимыми цепями нагрузки. Это часто используется в схемах с резервированием или для управления двумя устройствами одновременно. Контактор с тремя силовыми НО контактами используется в более сложных схемах, где требуется управление несколькими цепями нагрузки. Это может быть полезно в промышленных приложениях для управления несколькими компонентами. Контактор с четырьмя силовыми НО контактами обеспечивает возможность управления четырьмя независимыми цепями нагрузки. Это значение часто используется в многоканальных системах управления. Контактор с пятью силовыми НО контактами позволяет управлять пятью цепями нагрузки, что может быть полезно в сложных промышленных системах с множеством компонентов. Контактор с шестью силовыми НО контактами обеспечивает возможность управления шестью независимыми цепями нагрузки. Это значение подходит для крупных промышленных установок. Контактор с семью силовыми НО контактами используется в очень сложных схемах, где требуется управление множеством цепей нагрузки. Это значение подходит для специализированных промышленных приложений. Контактор с восемью силовыми НО контактами предоставляет максимальную гибкость для управления восьмью независимыми цепями нагрузки. Это значение подходит для самых сложных и требовательных промышленных систем.

Номинальная рабочая мощность NEMA:

126 кВт

Номинальная рабочая мощность NEMA (кВт) - это максимальная мощность, которую контактор может безопасно переключать при номинальных условиях эксплуатации, согласно стандартам NEMA (National Electrical Manufacturers Association). Это свойство напрямую влияет на способность контактора управлять нагрузкой без перегрева и повреждения. При выборе контактора важно учитывать номинальную рабочую мощность, чтобы обеспечить надежность и долговечность устройства. В случае замены контактора, новый контактор должен иметь номинальную рабочую мощность, равную или превышающую мощность предыдущего устройства, чтобы избежать возможных сбоев в работе системы.

Комплектное устройство в корпусе:

Нет

Комплектное устройство в корпусе указывает на наличие или отсутствие корпуса, в который заключен контактор, обеспечивая дополнительную защиту и удобство монтажа. Отсутствие корпуса означает, что контактор поставляется без защитного кожуха. Это подходит для установки в уже существующие распределительные шкафы или панели, где корпус не требуется. Важно учитывать, что отсутствие корпуса требует дополнительных мер по защите контактора от внешних воздействий, таких как пыль, влага или механические повреждения. Рекомендуется использовать в условиях, где уже предусмотрена защита или в закрытых помещениях. Наличие корпуса означает, что контактор поставляется в защитном кожухе. Это обеспечивает дополнительную защиту от внешних воздействий, таких как пыль, влага и механические повреждения. Корпус также упрощает монтаж и обслуживание, так как все компоненты находятся в одном месте и защищены. Рекомендуется для использования в условиях, где требуется повышенная защита и надежность, а также в открытых или загрязненных помещениях.

Номинальная рабочая мощность (NEMA):

126 кВт

Номинальная рабочая мощность (NEMA) указывает максимальную мощность, которую контактор может коммутировать при определенных условиях эксплуатации, измеряется в киловаттах (кВт). Это значение важно для правильного подбора контактора в зависимости от мощности подключаемого оборудования. Превышение номинальной мощности может привести к перегреву и выходу из строя устройства. При выборе контактора рекомендуется учитывать запас по мощности для обеспечения надежной и долговечной работы системы. В случае замены контактора следует выбирать устройство с аналогичной или большей номинальной рабочей мощностью.

Номинальный рабочий ток Ie при AC-1, 400 В:

500 А

Номинальный рабочий ток Ie при AC-1, 400 В (в амперах, А) определяет максимальный ток, который контактор может безопасно коммутировать и проводить в условиях переменного тока при напряжении 400 В и категории применения AC-1 (неиндуктивные или слабоиндуктивные нагрузки, такие как электрические печи, резистивные нагреватели). Это значение важно для обеспечения надежной и безопасной работы электрической системы, предотвращения перегрева и повреждения контактора. При выборе контактора следует учитывать этот параметр, чтобы гарантировать его соответствие требованиям конкретного применения. В случае замены контактора необходимо убедиться, что новый контактор имеет равное или большее значение номинального рабочего тока Ie при AC-1, 400 В.

Номинальный рабочий ток Ie при AC-3, 400 В:

400 А

Номинальный рабочий ток Ie при AC-3, 400 В – это максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-3 (управление трехфазными асинхронными двигателями с короткозамкнутым ротором). Данное значение критически важно для выбора контактора, так как неправильный выбор может привести к перегреву и выходу из строя устройства. При замене контактора следует убедиться, что номинальный рабочий ток нового устройства соответствует или превышает значение исходного контактора.

Тип подключения силовой электрич. цепи:

Винтовое соединение

Тип подключения силовой электрической цепи определяет способ соединения проводников с контактами контактора, что влияет на надежность, удобство монтажа и эксплуатационные характеристики устройства. Винтовое соединение предполагает использование винтов для закрепления проводников. Это обеспечивает надежный контакт и устойчивость к вибрациям. Рекомендуется для приложений, где требуется частое обслуживание и проверка контактов. Болтовое соединение использует болты для крепления проводников. Это обеспечивает очень надежный контакт и высокую механическую прочность, что делает его подходящим для высоконагруженных и промышленных приложений. Кабельный зажим/клемма позволяет быстро и легко подключить проводники без использования дополнительных инструментов. Это удобно для применения в условиях, где требуется быстрая установка и замена. Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Подходит для модульных систем и устройств, где требуется частая замена компонентов. Присоединение к печатной плате используется для прямого монтажа контактора на печатную плату. Это обеспечивает компактность и интеграцию в электронные схемы, но требует точного проектирования и пайки. Подключение на шину предназначено для монтажа на токопроводящие шины, что обеспечивает высокую токовую нагрузку и удобство в распределительных системах. Рекомендуется для применения в распределительных щитах и крупных электроустановках. Соединение с пружинным зажимом обеспечивает быстрый и надежный контакт благодаря пружинному механизму. Это уменьшает время установки и снижает риск ослабления контактов из-за вибраций. Соединительная шина используется для параллельного подключения нескольких контакторов или других устройств. Это упрощает монтаж и обеспечивает равномерное распределение тока между подключенными устройствами.

Номин. коммутируем. мощность при AC-3, 400 В:

200 кВт

Номинальная коммутируемая мощность при AC-3, 400 В (кВт) определяет максимальную мощность, которую контактор может безопасно и эффективно коммутировать при напряжении 400 В в режиме AC-3. Этот режим обычно используется для управления асинхронными двигателями с короткозамкнутым ротором при их пуске и остановке. Влияние на работу устройства заключается в обеспечении надежного включения и отключения электрических цепей без перегрева и повреждения контактов. При выборе контактора следует учитывать номинальную мощность подключаемого оборудования, чтобы избежать перегрузки и обеспечить долговечность устройства. В случае замены, новый контактор должен иметь номинальную коммутируемую мощность не ниже, чем у заменяемого устройства, при тех же условиях эксплуатации.

Номин. коммутируем. мощность при AC-4, 400 В:

74 кВт

Номинальная коммутируемая мощность при AC-4, 400 В указывает максимальную мощность, которую контактор может безопасно переключать в режиме AC-4 при напряжении 400 В. Режим AC-4 включает частые пуски, торможения и реверсирования электродвигателей, что создает высокие электрические и механические нагрузки на контактор. Это значение важно для правильного выбора контактора, чтобы обеспечить надежную работу и длительный срок службы оборудования. При замене контактора следует выбирать устройство с аналогичным или большим значением номинальной коммутируемой мощности, чтобы избежать перегрузки и повреждений.

Номинальная мощность электродвигателя:

200 КВт

Номинальная мощность электродвигателя, измеряемая в киловаттах (КВт), представляет собой максимальную мощность, при которой электродвигатель может работать в течение продолжительного времени без перегрева и повреждений. Это значение критически важно при выборе контактора, так как контактор должен быть способен управлять током, соответствующим этой мощности. Неправильный подбор контактора может привести к его перегрузке и выходу из строя, что негативно скажется на работе всего оборудования. Рекомендуется выбирать контактор с номинальной мощностью, превышающей мощность электродвигателя, чтобы обеспечить надежность и долговечность работы системы.

Количество размыкающих главных контактов:

Количество размыкающих главных контактов определяет число главных контактов в контакторе, которые размыкаются при его срабатывании. Этот параметр важен для правильного выбора контактора в зависимости от требований к размыканию цепи и обеспечения безопасности. Количество размыкающих главных контактов влияет на способность контактора управлять различными электрическими нагрузками и защиту цепей от перегрузок и коротких замыканий. Контакторы с нулевым количеством размыкающих главных контактов не имеют размыкающих контактов и предназначены для специфических применений, где требуется только замыкание цепи. Такие контакторы используются в схемах, где размыкание цепи не требуется или решается другими устройствами. Контакторы с одним размыкающим главным контактом обеспечивают базовую защиту и управление одной цепью. Они подходят для простых схем и применяются в случаях, когда требуется размыкание только одной электрической цепи, например, для управления одним электродвигателем. Контакторы с двумя размыкающими главными контактами позволяют размыкать две цепи одновременно. Это важно для схем, где необходимо обеспечить размыкание двух независимых цепей или двойную защиту. Такие контакторы часто используются в более сложных системах управления и защиты. Контакторы с тремя размыкающими главными контактами обеспечивают размыкание трех цепей, что делает их подходящими для трехфазных систем. Они применяются в промышленных установках и сложных электрических схемах, где требуется управление и защита трехфазных нагрузок. Контакторы с четырьмя размыкающими главными контактами обеспечивают размыкание четырех цепей одновременно. Это значение подходит для специализированных применений, где требуется высокая степень безопасности и надежности, например, в сложных промышленных системах и автоматике.

Номин. напряжение питания цепи управления Us AC 50 Гц:

184...253 В

Номинальное напряжение питания цепи управления Us AC 50 Гц указывает на величину переменного напряжения с частотой 50 Гц, необходимого для корректной работы цепи управления контактора. Это напряжение должно соответствовать указанному значению в вольтах (В), иначе контактор может работать некорректно или выйти из строя. При выборе контактора следует убедиться, что номинальное напряжение питания цепи управления соответствует параметрам вашей сети. В случае замены, новый контактор должен иметь аналогичное номинальное напряжение для гарантии совместимости и надежности работы системы.

Количество вспомогательных размыкающих контактов:

Количество вспомогательных размыкающих контактов определяет число дополнительных контактных групп, которые размыкаются при срабатывании контактора. Эти контакты используются для расширения функциональности устройства, управления вспомогательными цепями и обеспечения дополнительной безопасности. Отсутствие вспомогательных размыкающих контактов означает, что контактор не имеет дополнительных размыкающих групп. Это подходит для простых схем, где не требуется расширение функциональности или дополнительная безопасность. Один вспомогательный размыкающий контакт предоставляет минимальную дополнительную функциональность, подходящую для простых задач управления или сигнализации. Два вспомогательных размыкающих контакта обеспечивают больше возможностей для управления и безопасности, подходя для более сложных схем и задач. Три вспомогательных размыкающих контакта позволяют значительно расширить функциональность контактора, предоставляя больше возможностей для управления и контроля. Четыре вспомогательных размыкающих контакта обеспечивают высокую степень гибкости и безопасности, подходя для сложных промышленных приложений. Значение -99999 указывает на ошибку или недопустимое значение. Необходимо проверить данные и выбрать корректное количество вспомогательных размыкающих контактов. Пять вспомогательных размыкающих контактов предоставляют ещё больше возможностей для расширенной функциональности и контроля, подходя для сложных систем. Шесть вспомогательных размыкающих контактов обеспечивают максимальную гибкость и безопасность, подходя для самых сложных промышленных задач и систем управления. Двенадцать вспомогательных размыкающих контактов предоставляют обширные возможности для управления и контроля, подходя для очень сложных и многозадачных систем. Двадцать пять вспомогательных размыкающих контактов указывают на высоко специализированное оборудование, подходящее для очень крупных и сложных промышленных установок, требующих обширного контроля и управления.

Количество нормально разомкнутых (НО) силовых контактов:

Количество нормально разомкнутых (НО) силовых контактов указывает на число контактов, которые находятся в разомкнутом состоянии при отсутствии управляющего сигнала. Это свойство важно для определения возможностей коммутации и управления нагрузкой в электрических цепях с использованием контакторов. Чем больше количество НО контактов, тем большее количество независимых цепей может быть замкнуто одновременно при срабатывании контактного устройства. Выбор контактного устройства с соответствующим количеством НО контактов зависит от требований конкретной системы и условий эксплуатации. Контактор с одним нормально разомкнутым (НО) силовым контактом подходит для простых схем управления, где требуется замыкание одной цепи. Рекомендуется для использования в небольших устройствах с минимальными требованиями к коммутации. Контактор с двумя нормально разомкнутыми (НО) силовыми контактами позволяет управлять двумя независимыми цепями. Подходит для систем со средней сложностью, где необходимо разомкнуть или замкнуть две цепи одновременно. Контактор с тремя нормально разомкнутыми (НО) силовыми контактами обеспечивает возможность управления тремя независимыми цепями. Это распространенный вариант для многих промышленных приложений, требующих надежного управления несколькими цепями. Контактор с четырьмя нормально разомкнутыми (НО) силовыми контактами предназначен для более сложных систем, где требуется управление четырьмя цепями. Рекомендуется для использования в промышленных установках с высокими требованиями к гибкости и надежности коммутации. Контактор с шестью нормально разомкнутыми (НО) силовыми контактами подходит для сложных и многофункциональных систем, где необходимо управление шестью независимыми цепями. Идеален для крупных промышленных объектов и автоматизированных систем управления.

Количество вспомогат. нормально разомкнутых (НО) контактов:

Данное свойство указывает на количество нормально разомкнутых (НО) контактов в контакторе. Нормально разомкнутый контакт - это контакт, который находится в разомкнутом состоянии, когда устройство не подано питание. Такие контакты используются для управления цепями и сигналами, которые должны замыкаться только при активации контактора. Количество НО контактов влияет на возможность подключения и управления различными нагрузками и цепями. Контактор с одним НО контактом подходит для простых схем управления, где требуется минимальное количество управляющих цепей. Он может использоваться в устройствах с ограниченными потребностями в коммутации. Контактор с двумя НО контактами предоставляет больше возможностей для управления несколькими цепями. Это позволяет использовать его в более сложных схемах, где требуется большее количество управляющих сигналов. Контактор с четырьмя НО контактами обеспечивает еще большую гибкость в управлении и может использоваться в сложных системах автоматизации, где требуется управление несколькими независимыми цепями одновременно. Контактор с тремя НО контактами является промежуточным вариантом, предоставляя баланс между простотой и возможностями управления. Подходит для средних по сложности систем автоматизации. Это значение указывает на наличие одного вспомогательного НО контакта с высокой точностью. Такие контакты часто используются в специализированных приложениях, требующих высокой точности и надежности. Контактор с шестью НО контактами предоставляет широкие возможности для управления и может использоваться в сложных промышленных системах, где требуется одновременное управление множеством цепей. Контактор с восемью НО контактами предназначен для самых сложных и насыщенных систем управления, где требуется максимальное количество управляющих цепей. Идеален для крупных промышленных установок и автоматизированных систем. Контактор с семью НО контактами является почти максимальным вариантом, предоставляя обширные возможности для управления и коммутации в сложных системах. Контактор с пятью НО контактами предоставляет достаточные возможности для управления в большинстве промышленных и автоматизированных систем средней сложности. Это значение указывает на наличие одного вспомогательного НО контакта с высокой точностью. Такие контакты часто используются в специализированных приложениях, требующих высокой точности и надежности.

Номинальное напряжение питания цепи управления Us постоянного тока DC:

0 В

Номинальное напряжение питания цепи управления Us постоянного тока DC указывает на величину напряжения, необходимую для корректной работы контактного устройства при использовании постоянного тока. Это напряжение должно соответствовать указанному диапазону для обеспечения надежного включения и отключения контактора. При выборе контактного устройства следует учитывать это значение, чтобы избежать перегрузок или недостаточного питания, что может привести к неправильной работе или повреждению устройства. В случае замены контактного устройства необходимо выбирать модель с аналогичным номинальным напряжением питания цепи управления для обеспечения совместимости и стабильной работы системы.

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц:

195.5...253 В

Номинальное напряжение питания цепи управления Us переменного тока AC при 50 Гц указывает на стандартное значение напряжения, необходимое для корректной работы цепи управления контактора. Это напряжение определяет, при каком входном напряжении устройство будет функционировать оптимально, обеспечивая надежное замыкание и размыкание контактов. Правильный выбор номинального напряжения питания важен для предотвращения перегрузок и обеспечения долговечности устройства. При замене контактора следует выбирать устройство с таким же номинальным напряжением питания, чтобы избежать несовместимости и возможных повреждений оборудования.

Характеристики

Серия

PROxima

Сертификаты

Сертификат соответствия

PDF

HW29_W01118.20

PDF

NX37_W13004.20

PDF
