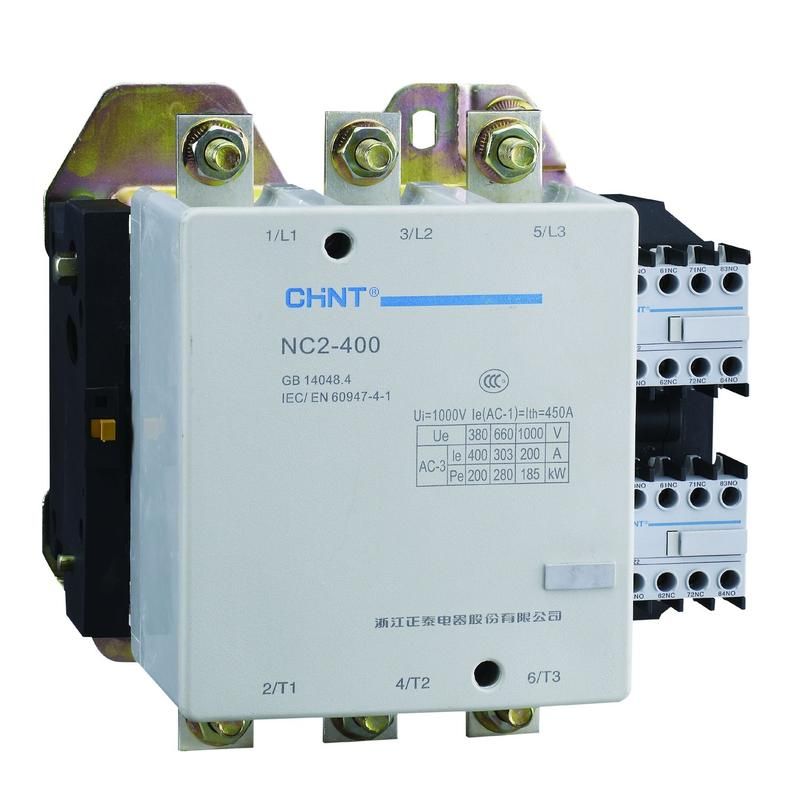

Контактор реверсивный NC2-400NS 400А кат. 230В AC AC-3 (R) CHINT 236182

Контактор реверсивный NC2-400NS 400А катушка 230В AC AC-3 (R) 50Гц от CHINT предназначен для частого включения и отключения трёхфазных двигателей с возможностью реверса. Этот контактор используется там, где требуется надёжная коммутация больших токов - например, на промышленных станках, насосах, конвейерах и вентиляционных системах.

Назначение и область применения

Контактор реверсивный NC2-400NS 400А катушка 230В AC AC-3 (R) 50Гц применяется для переключения направления вращения трёхфазного асинхронного двигателя. Он работает в паре с другим аналогичным контактором - образуя реверсивную группу, которая исключает одновременное включение обоих контакторов. Подходит для нагрузок класса AC-3: запуск и остановка двигателей с высокими пусковыми токами. Часто встречается в автоматических линиях, лифтах, компрессорах и оборудовании с требованием реверсирования.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 400 А
• Напряжение питания катушки управления: 230 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Класс коммутации: AC-3
• Конструкция: двойной разрыв цепи на каждом контакте
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль

Совместимость и монтаж

Контактор реверсивный NC2-400NS 400А катушка 230В AC AC-3 (R) 50Гц совместим со всеми стандартными дополнительными модулями серии NC2: вспомогательными контактами, временными реле, механическими блокировками. Все они крепятся через специально спроектированные гнёзда на боковой поверхности контактора. Монтаж допускается как горизонтально, так и вертикально - по шинам или на DIN-рейке (при наличии соответствующей платформы). Катушка управления является съёмным блоком - её можно заменить без демонтажа всего устройства. Диаметр подводящих проводов рекомендуется выбирать в соответствии с таблицей нагревостойкости для 400 А - обычно 95–120 мм2 медного провода.

Безопасность и стандарты

Контактор NC2-400NS соответствует международным нормам IEC/EN 60947-4-1. Применённые материалы обеспечивают самозатухание пламени (UL94 V-0). Наличие дугогасительной камеры снижает риск возгорания при коммутации. Минимальная зона ионизации выхлопных газов позволяет устанавливать контактор рядом с другими устройствами без увеличения межустройственных зазоров - это повышает плотность сборки в щитах.

Преимущества

• Удобство сервиса: съёмная катушка управления ускоряет замену при отказе
• Высокая долговечность благодаря двойному разрыву цепи и качественной дугогасительной камере
• Стандартная совместимость с аксессуарами серии NC2 - нет необходимости в адаптерах
• Работает в широком температурном диапазоне - подходит для промышленных условий
• Заводское исполнение реверсивного типа исключает необходимость доработки схемы

Ограничения применения

• Не предназначен для постоянной работы при токах выше 400 А - возможен перегрев и выход из строя
• Не содержит встроенного вспомогательного контакта - необходимо дополнительно устанавливать модуль, если нужен сигнал состояния
• Требует внешнего механизма блокировки (например, механической взаимоблокировки) для безопасного реверса - нельзя использовать один контактор как самостоятельное решение
• Не подходит для частотного регулирования - только для пуска/останова и реверса

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Подъёмник или эскалатор с управляемым изменением направления движения
• Циркулярная пила с функцией обратного хода для удаления опилок
• Вентиляционная установка с режимом продувки в противоположную сторону

Практические советы

• При монтаже реверсивной группы всегда используйте механическую блокировку - это предотвратит короткое замыкание при случайном включении двух контакторов одновременно
• Выбирайте сечение кабелей с запасом по нагреву - 400 А требуют проводов минимум 95 мм2 меди
• Если нужен контроль состояния (вкл./выкл.), установите вспомогательный контакт NC2-AE или аналогичный
• Проверьте соответствие напряжения катушки 230 В AC - использование 110 В или 400 В приведёт к выходу из строя
• Избегайте установки в местах с повышенной вибрацией - хотя NC2 устойчив, длительные удары могут ослабить крепление контактов
