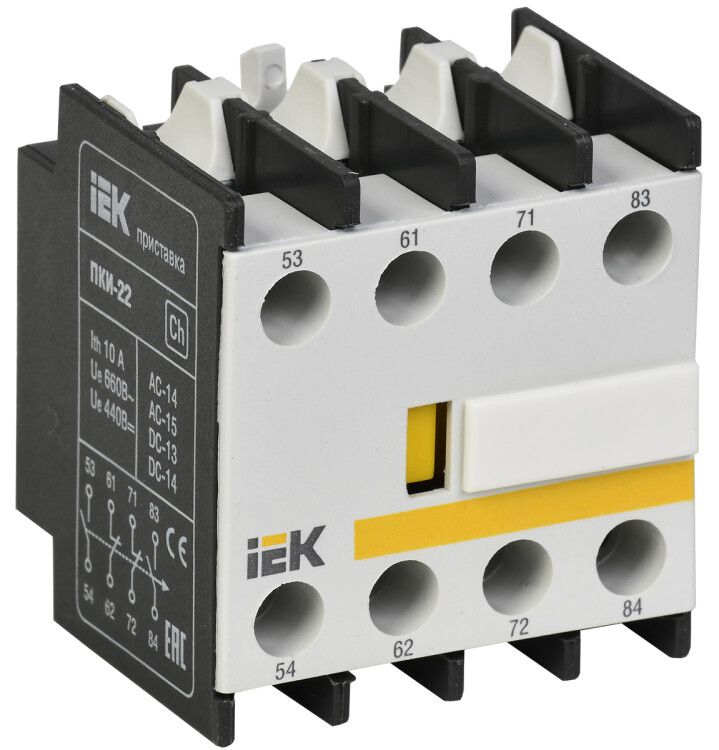

Приставка контактная ПКИ-22 доп. контакты 2НО+2НЗ KARAT IEK KPK10-22

Приставка контактная ПКИ-22 от IEK - это модуль для увеличения числа коммутируемых контактов у контакторов в системах автоматизации. Артикул kpk10-22 позволяет легко расширить функциональность основного устройства без замены всего контактора.

Назначение и область применения

Приставка контактная ПКИ-22 используется для добавления дополнительных контактов к контакторам в цепях управления и автоматизации. Она не работает самостоятельно - её устанавливают на корпус контактора, чтобы получить ещё два нормально открытых (НО) и два нормально закрытых (НЗ) контакта. Подходит для применений в панелях управления, на станках, конвейерах, насосных станциях и других объектах, где требуется гибкое управление сигналами.

Технические характеристики

• Количество контактов: 2 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Номинальное напряжение: до 400 В переменного тока
• Номинальный ток при AC-15 (230 В): 6 А
• Номинальный ток при DC-13 (230 В): 1,5 А
• Номинальный ток при AC-15 (400 В): 3 А
• Род тока: переменный (AC) и постоянный (DC)
• Степень защиты: IP20 - защищена от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает влажность до 80%
• Диапазон температур: от –40 C до +50 C
• Механическая износостойкость: 1 600 000 циклов включения-выключения
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Подключение кабеля: макс. сечение 2×2,5 мм2
• Соответствие стандарту: IEC 60947-4-1

Совместимость и монтаж

Приставка ПКИ-22 монтируется на монтажную плату контактора совместимой серии. Для установки необходимо выключить питание, снять крышку контактора и зафиксировать приставку на штанге или фиксаторах, предусмотренных конструкцией. Кабели подключаются к клеммам с помощью винтового зажима - максимальное сечение провода 2,5 мм2. Убедитесь, что ваш контактор имеет соответствующую посадочную площадку - приставка не универсальна и требует точного совпадения модели.

Безопасность и стандарты

Приставка ПКИ-22 соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к контактным устройствам. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает герметичность - поэтому использовать её можно только внутри электрошкафов или помещений с контролируемой средой.

Преимущества

• Не требует замены основного контактора - экономит время и деньги при модернизации системы
• Высокая механическая долговечность - 1,6 млн циклов обеспечивают надёжную работу даже в интенсивных режимах
• Поддержка как переменного, так и постоянного тока - удобно для смешанных цепей управления
• Широкий температурный диапазон - подходит для работы в неотапливаемых помещениях зимой
• Совместима с продукцией IEK - гарантирует точное соответствие по размерам и креплению

Ограничения применения

• Не применяется вне электрошкафов - степень защиты IP20 не защищает от пыли, влаги и внешних воздействий
• Не подходит для силовых цепей выше 3 А при 400 В - превышение нагрузки вызывает перегрев и выход из строя
• Требует наличия совместимого контактора с монтажной платой - не является автономным устройством
• Не рекомендовано использование в условиях повышенной запылённости, влажности или агрессивной среды

Примеры использования

• Добавление сигнализации включения/отключения станка через дополнительный НО-контакт
• Обеспечение блокировки другого оборудования через НЗ-контакт при старте двигателя
• Формирование цепи самоблокировки в схеме управления лифтом или насосом
• Интеграция в панель управления теплицы для контроля вентиляторов и освещения

Практические советы

• Проверьте модель вашего контактора перед покупкой - приставка ПКИ-22 совместима только с определёнными сериями IEK
• При подключении используйте жилы с обжимом - это предотвращает ослабление контакта после многократных вибраций
• Не перегружайте контакты: при работе с DC-нагрузками ток не должен превышать 1,5 А
• При длительной эксплуатации в условиях частых включений проверяйте состояние клемм каждые 6–12 месяцев
• Артикул kpk10-22 - это именно приставка; не путайте с целым контактором - она не заменяет основное устройство
