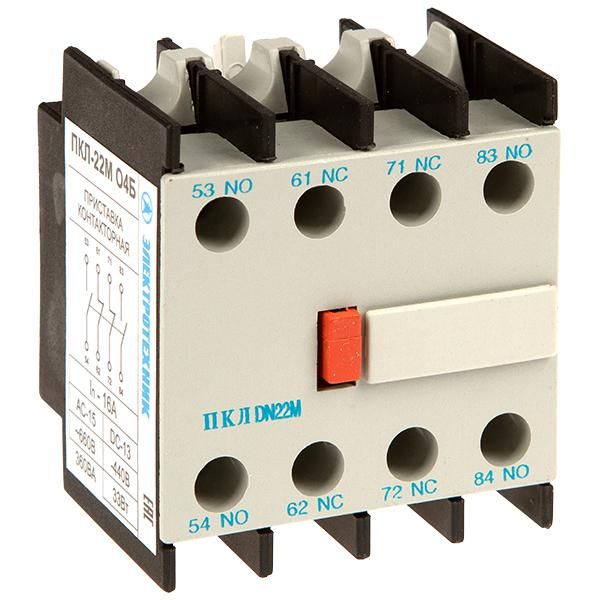

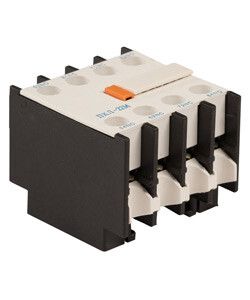

Приставка контактная ПКЛ-22М О4 Б 2з+2р 16А IP20 Электротехник ET515381

Приставка контактная ПКЛ-22М О4 Б, 2 зажима + 2 разъема, 16 А, IP20 от бренда Электротехник - устройство для расширения числа вспомогательных контактов в цепях управления пускателей и реле. Установка происходит прямо на корпус пускателя, обеспечивая надёжное подключение без внешних проводов.

Назначение и область применения

Приставка контактная ПКЛ-22М О4 Б используется для увеличения количества вспомогательных контактов в системах автоматического управления. Она дополняет основной пускатель или реле, позволяя передавать сигналы в другие участки цепи - например, для индикации состояния, блокировки или управления другими устройствами. Подходит для установки на пускатели в щитах управления станков, конвейеров, насосных систем и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 16 А - способна коммутировать нагрузки до этого значения без перегрева;
• Номинальное напряжение: 440 В - рассчитана на работу в сетях переменного тока до 440 В;
• Количество контактов: 2 нормально замкнутых (НЗ) и 2 нормально открытых (НО) - позволяет реализовать различные логические схемы управления;
• Степень защиты: IP00 - не имеет собственной защиты от пыли и воды; требует установки внутри закрытого электрошкафа;
• Диапазон рабочих температур: от -40 C до +40 C - работает в широком температурном интервале, включая холодные помещения;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение с проводами;
• Способ монтажа: монтаж сверху - устанавливается непосредственно на верхнюю часть пускателя через крепление «ласточкин хвост»;
• Модель исполнения: Монтаж сверху - совместима только с пускателями, имеющими соответствующую траверсу.

Совместимость и монтаж

Приставка контактная ПКЛ-22М О4 Б совместима исключительно с пускателями, оснащёнными креплением типа «ласточкин хвост». Устанавливается только сверху - на сторону входных зажимов основного устройства. Перед монтажом проверьте, чтобы форма и шаг крепления на вашем пускателе точно соответствовали габаритам ПКЛ-22М. После установки плотно затяните винты зажимов - слабый контакт вызывает нагрев и отказы.

Безопасность и стандарты

Изделие соответствует требованиям отраслевых нормативов для компонентов управления. Однако из-за степени защиты IP00 не применяется вне защищённых шкафов. Для безопасности требуется обязательная установка в электрошкаф с классом защиты не ниже IP54.

Преимущества

• Удобная механическая фиксация через «ласточкин хвост» - исключает люфт и снижает риск потери контакта при вибрациях;
• Не требует дополнительных проводов между пускателем и приставкой - минимизирует количество точек соединений и повышает надёжность;
• Чёткое разделение контактов НЗ и НО - упрощает проектирование схем управления;
• Работает в условиях низких температур - подходит для холодных производственных помещений.

Ограничения применения

• Не предназначен для работы вне электрошкафа - IP00 не защищает от пыли, влаги и случайного прикосновения;
• Подходит только для пускателей с креплением «ласточкин хвост» - несовместима с моделями других типов крепления;
• Не является устройством задержки времени - отличается от серий ПВЛ, которые выполняют функции временного реле;
• Не рекомендуется использовать для коммутации силовых цепей - только для вспомогательных цепей управления.

Примеры использования

• На станках ЧПУ: один контакт НО сигнализирует о запуске двигателя, второй НЗ - о его остановке;
• В системах конвейера: два контакта используются для блокировки старта при наличии препятствия;
• В системах аварийной остановки: НЗ-контакт размыкает цепь питания при срабатывании кнопки экстренной остановки;
• В распределительных щитах: для передачи сигнала состояния пускателя в контроллер PLC.

Практические советы

• Перед установкой проверьте, что пускатель действительно имеет крепление «ласточкин хвост» - иначе ПКЛ-22М О4 Б не зафиксируется;
• Используйте провода сечением до 2,5 мм2 - оптимально для винтовых зажимов 16 А;
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку;
• Обязательно пометьте провода, подключённые к НЗ и НО - это ускоряет диагностику и обслуживание;
• При замене пускателя - убедитесь, что новая модель также поддерживает монтаж сверху и совместима с ПКЛ-22М.
