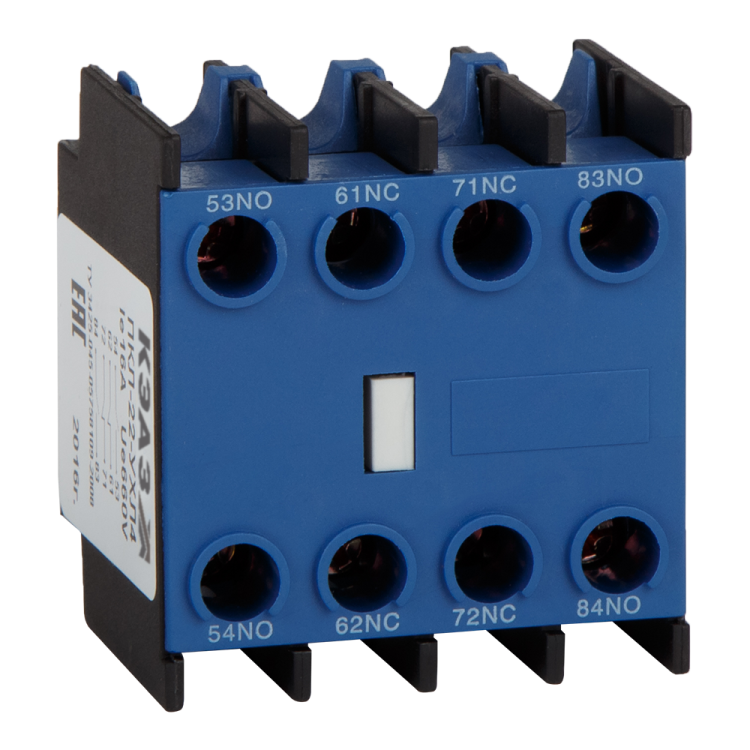

Приставка контактная ПКЛ-31-УХЛ4 16А 690В IP20 КЭАЗ 110677

Приставка контактная ПКЛ-31-УХЛ4 от КЭАЗ - это вспомогательный контакт, который устанавливается на контакторы серий ПМЛ и ПМ12 для расширения числа коммутируемых цепей управления. Артикул 110677 обеспечивает надёжное подключение в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Приставка контактная ПКЛ-31-УХЛ4 используется для добавления дополнительных вспомогательных контактов к электромагнитным контакторам ПМЛ и ПМ12. Она позволяет передавать сигналы управления в другие устройства - например, в реле, световые индикаторы, системы автоматизации или блокировки. Применяется в системах управления промышленным оборудованием: станках, насосах, конвейерах, вентиляционных установках.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Номинальный ток: 16 А - способна коммутировать нагрузки до этого значения
• Напряжение: до 690 В - работает как в переменном (AC), так и в постоянном токе (DC)
• Род тока: AC/DC - универсальное применение в сетях любого типа
• Тип подключения: втычное - легко фиксируется на контакторе без инструментов
• Степень защиты: IP20 - защищена от доступа пальцев и крупных частиц, но не герметична
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температурах от −40 C до +40 C и высокой влажности
• Количество контактов: 0 - указывает на то, что контакт сам является единичным элементом; количество контактов определяется конструкцией самого модуля (обычно один нормально открытый или закрытый контакт)
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКЛ-31-УХЛ4 совместима исключительно с контакторами серий ПМЛ и ПМ12 от КЭАЗ. Подключается путём втыкания в специальный разъём на боковой поверхности контактора. Монтаж выполняется после установки основного контактора - никаких дополнительных креплений не требуется. Для правильной работы необходимо точно совместить шпонки и пазы - усилие должно быть равномерным, без перекосов.

Безопасность и стандарты

Изделие соответствует требованиям технических условий ТУ3425-045-05758109-2008. Степень защиты IP20 гарантирует безопасную эксплуатацию внутри щитов и корпусов, где исключён доступ к токоведущим частям. Не предназначен для установки вне помещений или во взрывоопасных зонах.

Преимущества

• Простая замена и расширение функций без замены всего контактора
• Быстрый монтаж благодаря втычному соединению - снижает время обслуживания
• Высокая механическая износостойкость - рассчитана на многократные операции включения/выключения
• Работает в широком диапазоне температур и влажности - идеальна для промышленных условий

Ограничения применения

• Не применяется с другими сериями контакторов - даже аналогичными от других производителей
• IP20 не допускает использование в сырых, запылённых или наружных условиях
• Не предназначен для коммутации силовых цепей - только вспомогательные цепи управления
• Не имеет собственного механизма отключения - зависит от состояния основного контактора

Примеры использования

• Подключение сигнализации «работа контактора» через лампу или светодиод
• Формирование блокировочных цепей между несколькими устройствами
• Передача сигнала в ПЛК для контроля состояния оборудования
• Автоматизация линии: включение вторичного двигателя после старта главного

Практические советы

• Перед установкой проверьте, чтобы контактор был выключен и обесточен
• Убедитесь, что место установки на контакторе свободно - не должно быть повреждённых направляющих
• При использовании нескольких приставок - следите за суммарной нагрузкой по току (не более 16 А на каждый контакт)
• Для длительной службы избегайте вибраций и ударных нагрузок на корпус приставки
• Артикул 110677 - единственная версия для контакторов ПМЛ и ПМ12; другие модели ПКЛ не подходят
