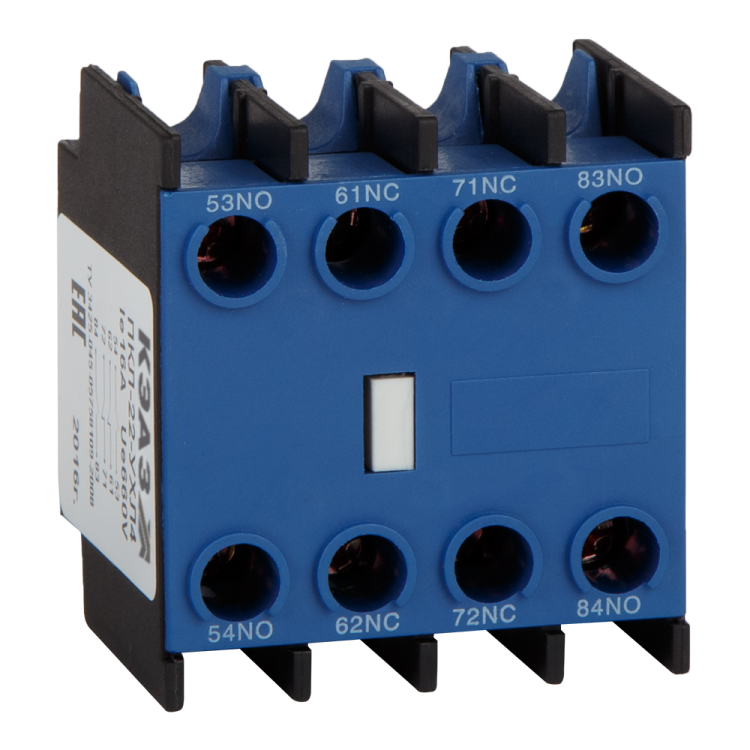

Приставка контактная ПКЛ-04-УХЛ4 (4 НО, 4 НЗ, 16 А) КЭАЗ 110671

Приставка контактная ПКЛ-04-УХЛ4 от КЭАЗ - это вспомогательный контакт, предназначенный для установки на контакторы и реле серий ПМЛ и РТЛ. Он расширяет функциональность устройств за счёт четырёх дополнительных нормально замкнутых контактов, обеспечивает надёжное втычное подключение и рассчитан на работу в условиях умеренного и холодного климата. Артикул 110671 соответствует оригинальному запасному элементу для ремонтов и модернизаций.

Назначение и область применения

Приставка контактная ПКЛ-04-УХЛ4 используется для увеличения числа вспомогательных контактов в устройствах управления - например, когда требуется передать сигнал состояния (включено/выключено) в систему автоматизации, сигнализацию или логический контур. Устанавливается исключительно на контакторы и реле серий ПМЛ и РТЛ. Применяется в промышленных щитах: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с частым переключением нагрузок.

Технические характеристики

• Тип контакта: 4 нормально замкнутых (НЗ) - при отсутствии питания контакты замкнуты, при срабатывании - размыкаются
• Номинальный ток: 16 А - допустимый постоянный ток через каждый контакт
• Номинальное напряжение: 690 В - максимальное рабочее напряжение переменного или постоянного тока
• Род тока: AC/DC - совместим с обоими типами тока
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Подключение: втычное - фиксируется на штыревые выводы контактора без проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и с возможностью образования конденсата
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКЛ-04-УХЛ4 совместима только с контактными группами контакторов и реле серий ПМЛ и РТЛ. Монтаж осуществляется путём плотного вставления в специальный посадочный паз на боковой поверхности основного аппарата. Не требует инструментов - фиксация механическая. После установки контактная группа автоматически выравнивается и зажимается. Не подлежит самостоятельной сборке или разборке. Для проверки работоспособности после монтажа необходимо визуально убедиться в полном входе в гнездо и отсутствии люфта.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-045-05758109-2008. Степень защиты IP20 позволяет использовать приставку только внутри закрытых электрощитов, где исключён доступ к токоведущим частям. Не предназначен для открытой установки или работы во взрывоопасных средах. Соответствие нормативам гарантирует безопасную эксплуатацию в рамках классических промышленных условий.

Преимущества

• Высокая надёжность встык - отсутствие проводов снижает риск плохого контакта и перегрева
• Простота замены - можно заменить без демонтажа всего контактора
• Однотипная конструкция - одинаковый интерфейс для всех аппаратов серий ПМЛ и РТЛ
• Устойчивость к вибрациям - жесткая фиксация предотвращает самопроизвольное отсоединение
• Совместимость с AC и DC - универсальное применение в различных схемах управления

Ограничения применения

• Не устанавливается на контакторы других серий (например, ПМ12, ЛА, КМИ и т.п.) - физическая несовместимость
• IP20 не допускает использование вне герметичных корпусов - нельзя монтировать на открытом воздухе или в сырых помещениях без защиты
• Не имеет собственной катушки - работает только при срабатывании основного аппарата
• Не поддерживает коммуникационные протоколы - только механический контакт, без электронной связи

Примеры использования

• На контакторе ПМЛ-25 установлены две приставки ПКЛ-04-УХЛ4 - одна для сигнализации “включено”, другая - для блокировки противоположного направления в схеме реверса
• В пульте управления конвейером: реле РТЛ с приставкой ПКЛ-04-УХЛ4 даёт сигнал PLC о завершении цикла
• В системе аварийного отключения: четыре НЗ-контакта используются для параллельного отключения нескольких потребителей при срабатывании теплового реле

Практические советы

• Перед установкой проверьте, что основной аппарат отключен и обесточен - даже при малом токе есть риск повреждения контактов
• Убедитесь, что посадочное место на контакторе чистое - грязь или оксиды могут вызвать нагрев и отказ
• При использовании нескольких приставок - располагайте их равномерно, чтобы не перегрузить механическую часть контактора
• Для обслуживания: если контакт стал плохо замыкаться - не пытайтесь чистить его иглой; замените приставку целиком
• Артикул 110671 - единственный номер для заказа оригинальной детали. Аналоги могут иметь отличную форму или силу нажатия - это опасно!
