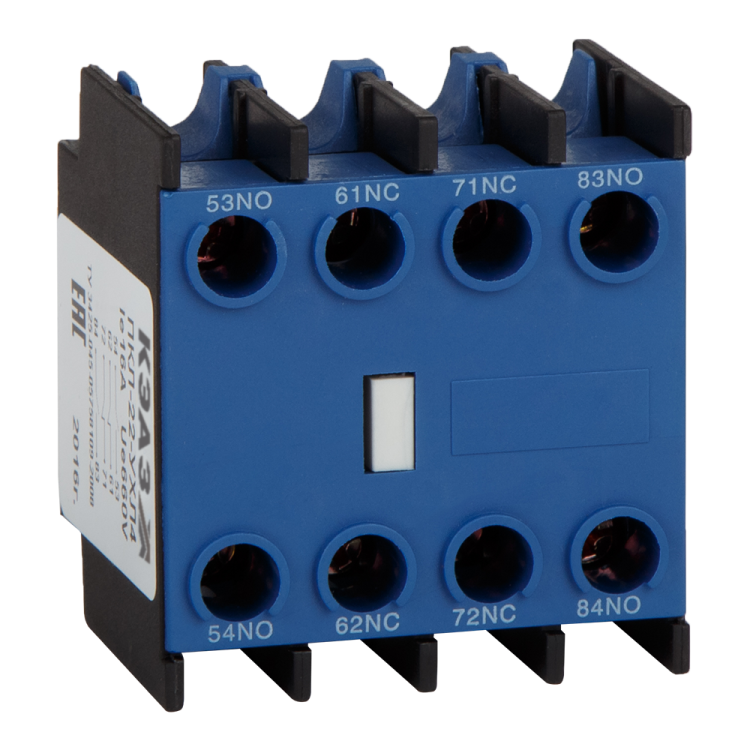

Приставка контактная ПКЛ-40-УХЛ4 (4 НО, 690 В, 16 А) КЭАЗ 110678

Приставка контактная ПКЛ-40-УХЛ4 от КЭАЗ - это вспомогательный контактный модуль, предназначенный для установки на контакторы и реле серий ПМЛ и РТЛ. Он расширяет функциональность основного устройства за счёт четырёх нормально замкнутых и четырёх нормально разомкнутых контактов, обеспечивая гибкую коммутацию сигналов управления. Артикул 110678 соответствует оригинальному запасному элементу для ремонтов и доукомплектования.

Назначение и область применения

Приставка контактная ПКЛ-40-УХЛ4 используется для передачи управляющих сигналов в цепях контроля, автоматизации и безопасности. Она устанавливается на контакторы и реле серий ПМЛ и РТЛ, чтобы добавить дополнительные точки коммутации без замены всего аппарата. Подходит для систем управления станками, конвейерами, насосными станциями и другим промышленным оборудованием, где требуется логическая интервенция в цепь управления.

Технические характеристики

• Номинальное напряжение: до 690 В
• Номинальный рабочий ток: 16 А при переменном токе AC-15, 230 В
• Род тока: совместим с переменным (AC) и постоянным (DC)
• Количество контактов: 4 нормально замкнутых (НЗ) + 4 нормально разомкнутых (НО)
• Тип подключения: втычное - легко фиксируется в специальные гнёзда на контакторах
• Способ монтажа: монтажная плата - устанавливается непосредственно на корпус основного устройства
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для открытой среды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность и наличие конденсата
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКЛ-40-УХЛ4 совместима исключительно с контактными аппаратами серий ПМЛ и РТЛ от КЭАЗ. Монтаж осуществляется путём вставки в специальное посадочное место на боковой поверхности контактора или реле - без инструментов. Соединение надёжное, механически жёсткое, не требует дополнительной фиксации. Перед установкой проверьте, что основной аппарат выключен и обесточен. После монтажа убедитесь, что приставка плотно защёлкнулась - слышен характерный щелчок.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-045-05758109-2008 и прошло внутренние испытания КЭАЗ на прочность контактов, износостойкость и термическую стабильность. Степень защиты IP20 позволяет использовать её только внутри электрощитов или закрытых корпусов. Прямой контакт с проводниками под напряжением запрещён - работа возможна только после отключения питания.

Преимущества

• Высокая надёжность контактов - рассчитана на многократные операции коммутации
• Простота замены - не требует демонтажа основного контактора
• Гибкая конфигурация - восемь контактов позволяют реализовать сложную логику управления
• Совместимость с двумя популярными сериями (ПМЛ и РТЛ) - снижает количество типов запчастей на складе
• Втычное соединение - минимизирует риск ошибок при сборке

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - IP20 не защищает от пыли, влаги и внешних воздействий
• Не поддерживает аварийные сигналы - отсутствуют переключатели неисправности
• Не совместим с другими сериями контакторов (например, ПМ12, ЛА, ABB, Schneider) - только с ПМЛ и РТЛ
• Максимальный ток 16 А действителен только при AC-15; при DC нагрузках ток может быть ниже - см. данные производителя
• Не рекомендуется для частых включений более 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Добавление сигнализации состояния включения контактора через НО-контакт
• Подключение блокировки по перегрузке через НЗ-контакт в цепь управления
• Формирование цепи “два кнопки - один выход” с использованием параллельных НО-контактов
• Автоматизация последовательности запуска оборудования на конвейере с помощью нескольких приставок

Практические советы

• Выбирая приставку, убедитесь, что она точно соответствует модели вашего контактора - даже небольшая разница в форме посадочного места может помешать установке
• При замене старой приставки осмотрите контакты на следы оплавления - возможно, проблема в перегрузке всей цепи
• Не используйте ПКЛ-40-УХЛ4 для управления мощными нагрузками - она служит только для сигналов управления, а не для силовых цепей
• Храните запасные приставки в сухом месте - даже при УХЛ4 исполнении длительное воздействие влаги может вызвать окисление контактов
• Для удобства обслуживания отметьте каждый контакт маркером - особенно если используются одновременно НЗ и НО
