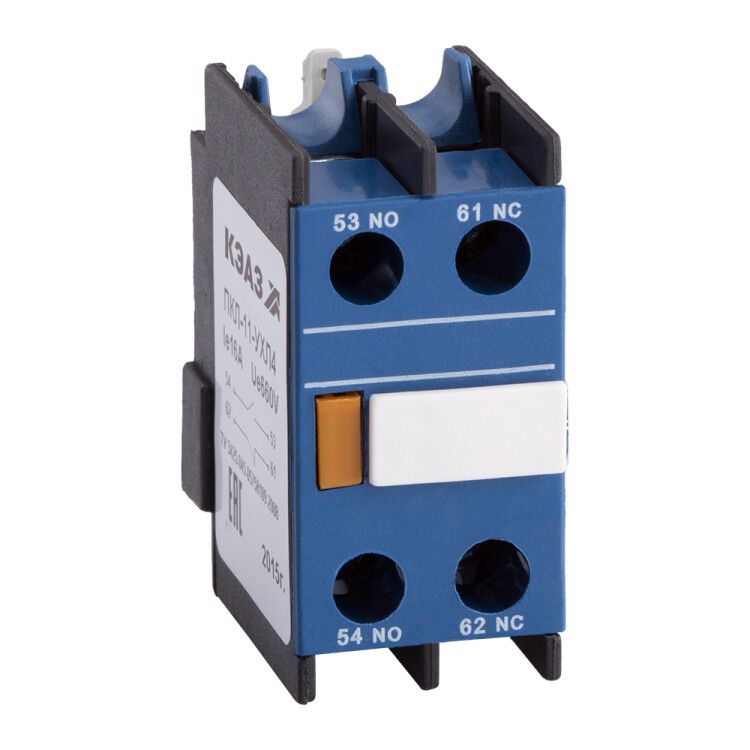

Приставка контактная ПКЛ-20-УХЛ4 | 110674 КЭАЗ

Приставка контактная ПКЛ-20-УХЛ4 от КЭАЗ - это вспомогательный модуль для расширения числа контактов у электромагнитных контакторов серий ПМЛ и ПМ12. Устанавливается на монтажную плату, обеспечивает надёжное втычное соединение и работает в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Приставка контактная ПКЛ-20-УХЛ4 используется для увеличения количества вспомогательных контактов в цепях управления электромагнитными контакторами. Применяется совместно с контактными аппаратами серий ПМЛ и ПМ12, чтобы передавать сигналы в системы автоматизации, блокировки, индикации или контроля состояния оборудования.

Подходит для установки в щитах управления станков, конвейеров, насосных систем и других промышленных объектов, где требуется расширить функциональность основного контактора без замены всего устройства.

Технические характеристики

• Номинальное напряжение: до 690 В
• Номинальный рабочий ток: 16 А при переменном токе AC-15, 230 В
• Род тока: переменный (AC) и постоянный (DC)
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 2
• Тип подключения: втычное - легко фиксируется в гнездо контактора
• Способ монтажа: на монтажную плату (не требует дополнительных креплений)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в умеренном и холодном климате с высокой влажностью и перепадами температур
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКЛ-20-УХЛ4 совместима исключительно с контактными аппаратами серий ПМЛ и ПМ12. Подключение осуществляется через втычные штыревые контакты - она просто вставляется в специальное гнездо на корпусе контактора. Монтаж выполняется на печатную плату внутри распределительного щита. Не требует инструментов для установки.

Не используйте приставку с другими типами контакторов - несовместимость может привести к повреждению контактов или отказу работы.

Безопасность и стандарты

Изделие соответствует требованиям технических условий ТУ3425-045-05758109-2008. Степень защиты IP20 гарантирует безопасность при работе в закрытых щитах, но не допускает использование во влажных, запылённых или наружных условиях. Для таких сред необходимо применять более защищённые решения.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены основного контактора
• Быстрая и простая установка благодаря втычному соединению
• Высокая механическая износостойкость - рассчитана на многократные коммутации
• Работает в широком диапазоне температур и влажности (климат УХЛ4)
• Совместима с популярными сериями контакторов ПМЛ и ПМ12

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не поддерживает управление силовыми цепями - только вспомогательные цепи управления
• Не имеет сигнализационных контактов - не сообщает о неисправностях
• Не совместим с контактными аппаратами других серий (например, ПМА, ПМЕ, ЛА)

Примеры использования

• Добавление сигнала “контактор включен” в панель управления станком
• Формирование блокировочных цепей между несколькими устройствами
• Подключение индикаторов состояния в системах автоматического управления
• Обеспечение обратной связи в схемах с последовательным включением нескольких контакторов

Практические советы

• Перед установкой проверьте, что ваш контактор принадлежит к серии ПМЛ или ПМ12 - иначе приставка не встанет
• Убедитесь, что ток в цепи вспомогательных контактов не превышает 16 А при 230 В переменного тока
• Не применяйте приставку в помещениях с высокой запылённостью или риском попадания жидкости - даже при наличии IP20 возможен выход из строя
• При сборке щита оставляйте минимальный зазор вокруг приставки для лучшего теплоотвода и удобства обслуживания
• При необходимости замены - вынимайте приставку аккуратно, не деформируя штыревые контакты
