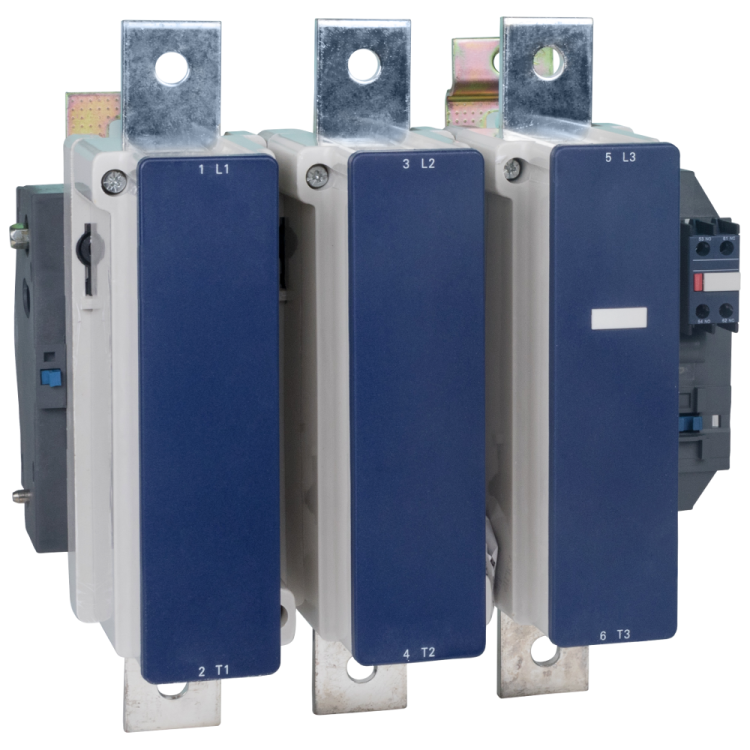

Контактор ПМЛ-9100Д УХЛ4 Б 800А кат. 220В AC КЭАЗ 252116

Контактор ПМЛ-9100Д-800А-220AC-УХЛ4-Б - это надёжный электромагнитный контактатор серии ПМЛ от КЭАЗ, предназначеный для удалённого включения и выключения трёхфазных двигателей мощностью до 450 кВт. Он работает в сетях переменного тока на 220 В и рассчитан на постоянную нагрузку 800 А.

Назначение и область применения

Контактор ПМЛ-9100Д-800А-220AC-УХЛ4-Б используется для дистанционного управления крупными трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: насосах, компрессорах, конвейерах, вентиляциях, металлорежущих станках. Подходит для схем пуска и остановки, но не для реверса - он нереверсивный. Может работать в паре с тепловыми реле РТЛ для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Тип тока: Переменный (AC), частота 50–60 Гц
• Номинальный ток: 800 А - максимальная рабочая нагрузка главных контактов
• Напряжение катушки управления: 220 В AC - требует именно такого питания для срабатывания
• Главные контакты: 3 нормально замкнутых (НО), 1 нормально разомкнутый (НЗ)
• Вспомогательные контакты: 1 НО + 1 НЗ - используются для сигнализации и цепей управления
• Номинальная мощность: 450 кВт - соответствует нагрузке двигателя при напряжении 380 В
• Подключение: Винтовые зажимы - удобны для многожильных проводов
• Монтаж: На монтажную плату - устанавливается на DIN-рейку или специальную основание
• Степень защиты: IP00 - нет внешней защиты, требуется установка в корпус или щите
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью повышенной влажности и температур до –45 C

Совместимость и монтаж

Контактор ПМЛ-9100Д-800А-220AC-УХЛ4-Б совместим с тепловыми реле серии РТЛ для реализации комплексной защиты двигателя. Для монтажа необходима жесткая металлическая поверхность - плита или DIN-рейка подходящего типа. Все силовые и управляющие провода подсоединяются через винтовые зажимы; рекомендуется использовать наконечники для многожильных проводов. Обязательно соблюдать момент затяжки - слишком слабое или чрезмерное усилие повредит контакты или изоляцию.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу исполнения УХЛ4 - допустимо использование в закрытых помещениях с контролируемой средой. Отсутствие степени защиты IP00 требует обязательного размещения внутри распределительного шкафа или другого защищённого корпуса - открытая эксплуатация запрещена.

Преимущества

• Высокая долговечность благодаря прочному механизму и качественной медной основе контактов
• Чёткий и быстрый переход между состояниями - минимальное время срабатывания
• Готовая система вспомогательных контактов позволяет легко организовать блокировки и сигналы в схеме управления
• Широко распространённая серия ПМЛ - доступность запчастей и аналогичных решений

Ограничения применения

• Не применяется для реверсивных схем - нужен другой тип контактора
• IP00 исключает любую эксплуатацию вне герметичного корпуса - нельзя использовать во влажном воздухе, на улице или в пыльных местах без защиты
• Работает только при питании катушки 220 В AC - несовместим с 110 В, 380 В или постоянным током
• Не предназначен для частотного регулирования - только пуск/остановка

Примеры использования

• Автоматизация системы водоснабжения - управление большим насосом 450 кВт
• Конвейерная линия на заводе - включение/выключение транспортера по команде PLC
• Вентиляционная установка в промышленном помещении - контроль работы вентилятора с термореле РТЛ
• Цеховая технологическая линия - пуск станка после проверки всех датчиков безопасности

Практические советы

• Обязательно используйте предохранители перед контактором ПМЛ-9100Д-800А-220AC-УХЛ4-Б - он сам не защищает от КЗ
• Проверьте соответствие сечения проводов: для 800 А нужны медные жилы минимум 150–185 мм2
• При сборке схемы учтите расположение вспомогательных контактов - они находятся сверху и справа, что влияет на маршруты соединений
• Если контактор установлен рядом с источниками высоких помех (варочные печи, ЧРП), экранируйте управляющую цепь
• Регулярно осматривайте контакты - при появлении следов дугового износа или нагара замените устройство даже при сохранении функциональности
