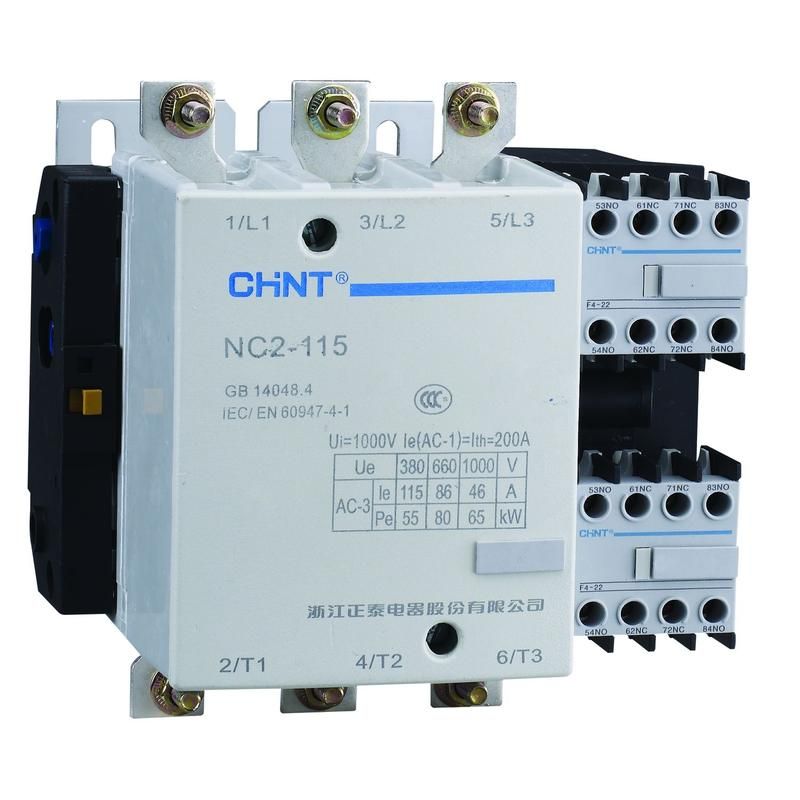

Контактор NC2-115 115А кат. 220-240В AC AC-3 (R) CHINT 671433

Контактор NC2-115 115А катушка 220-240В AC AC-3 50Гц (R) от CHINT предназначен для частого включения и отключения трёхфазных электродвигателей и другого оборудования с высокими пусковыми токами. Этот контактор - часть надёжной серии NC2, рассчитанной на длительную работу в промышленных условиях.

Назначение и область применения

Контактор NC2-115 115А катушка 220-240В AC AC-3 50Гц (R) используется для коммутации трёхфазных нагрузок класса AC-3 - в первую очередь, асинхронных двигателей. Подходит для управления насосами, компрессорами, вентиляторами, конвейерами, станками и другим оборудованием, требующим частых пусков и остановок. Катушка с напряжением 220–240 В переменного тока обеспечивает совместимость со стандартными сетями управления в промышленных объектах России и стран СНГ.

Технические характеристики

• Номинальный рабочий ток: 115 А (при AC-3 - управление двигателями)
• Тип тока: переменный (AC)
• Напряжение катушки управления: 220–240 В AC, 50 Гц
• Количество главных контактов: 3 нормально замкнутых (3NO)
• Количество вспомогательных контактов: 0 (дополняются отдельно)
• Конструкция: двойной разрыв цепи, алюминиевое основание, негорючий пластиковый корпус
• Максимальная степень защиты: IP20 (по умолчанию, без дополнительных крышек)

Совместимость и монтаж

Контактор NC2-115 115А катушка 220-240В AC AC-3 50Гц (R) монтируется на DIN-рейку шириной 35 мм. Он совместим с дополнительными модулями серии NC2: вспомогательными контактами, таймерами, механическими блокировками. Для подключения используются болтовые зажимы на входе/выходе - допустимо подсоединение медных проводов сечением до 50 мм2. Катушка является съёмным блоком - её можно заменить без демонтажа всего контактора. Монтаж возможен как в горизонтальном, так и в вертикальном положении. Шины рекомендуется подводить сверху или снизу - боковое подключение не предусмотрено.

Особенности конструкции

Контактная система NC2-115 реализует двойной разрыв цепи - каждая фаза переключается двумя параллельными контактами, что снижает риск сваривания и увеличивает срок службы. Магнитная система и катушка собраны в едином модульном блоке - это упрощает диагностику и замену. Корпус изготовлен из самозатухающего пластика, основание - из алюминиевого профиля, обеспечивающего лучшую теплоотдачу. Выпуск газов при дугогашении минимален, что позволяет устанавливать контакторы плотнее друг к другу без увеличения межфазных зазоров.

Преимущества

• Высокая долговечность благодаря двойному разрыву контактов и качественным материалам
• Удобство сервиса: съёмная катушка и возможность установки дополнительных модулей
• Стабильная работа при колебаниях напряжения в пределах +-10%
• Поддержка промышленных стандартов - соответствует IEC 60947-4-1
• Низкий уровень ионизации выхлопных газов - безопасна для соседних устройств

Ограничения применения

• Не предназначена для постоянной работы при токах выше 115 А - возможен перегрев и выход из строя
• Отсутствие встроенных вспомогательных контактов - требуется докупать модули при необходимости сигнализации состояния
• Работает только с переменным током - несовместим с постоянным током (DC)
• Не имеет встроенного теплового реле - для защиты двигателя необходимо применять внешние устройства
• Запрещён монтаж в местах с постоянным воздействием воды, масла или агрессивных химических сред

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Коммутирующая роль в панели управления воздушным компрессором
• Частотный запуск двигателя в системе вентиляции с контроллером

Практические советы

• При подборе контактора NC2-115 115А катушка 220-240В AC AC-3 50Гц (R) проверьте соответствие тока нагрузки - не превышайте 115 А при AC-3
• Используйте дополнительные контакты (например, NO 11 или NC 11) для передачи сигнала в PLC - они устанавливаются в специально спроектированные гнёзда
• При монтаже соблюдайте минимальные зазоры между контактными элементами - особенно при групповой установке нескольких контакторов
• Для продления срока службы регулярно осматривайте контакты на окисление и следы дугового износа
• Если нужна реверсивная схема - выбирайте готовые реверсивные модели NC2, а не собирайте их из двух однополярных контакторов
