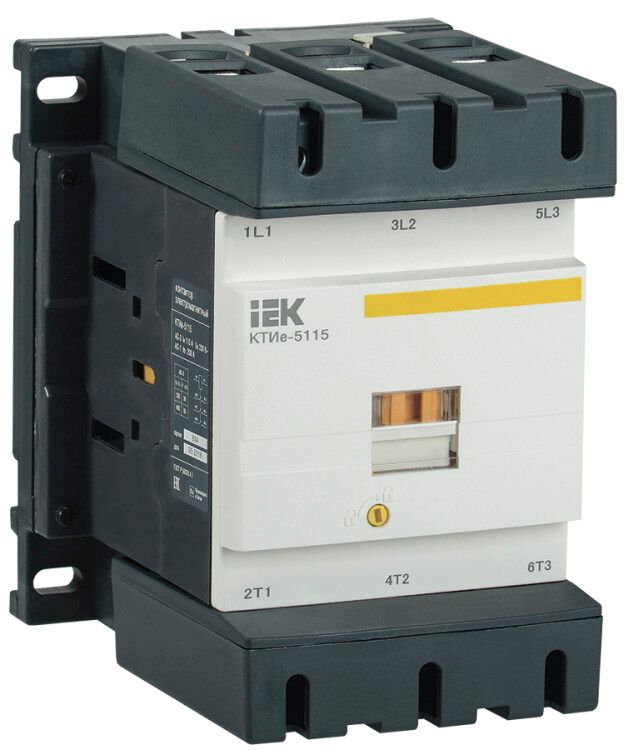

Контактор КТИе-5115 115А 230В/АС3 | KKTE50-115-230-10 GENERICA IEK

Контактор КТИе-5115 115А 230В/АС3 - это трёхполюсный электромагнитный контактатор серии КТИ, предназначеный для частого включения и отключения мощных нагрузок в цепях переменного тока. Бренд IEK обеспечивает надёжную работу устройства в промышленных условиях, а артикул kkte50-115-230-10 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Контактор КТИе-5115 115А 230В/АС3 используется для удалённого управления питанием трёхфазных асинхронных двигателей с короткозамкнутым ротором. Также он применяется для коммутации других активных и реактивных нагрузок: нагревательных элементов, светильников, вентиляционных установок, насосов и оборудования системы АВР.

• Подходит для работы в системах управления станков, конвейеров, компрессоров и тепловых печей.
• Не предназначен для регулирования скорости двигателя - только для включения и выключения.

Технические характеристики

• Номинальный рабочий ток: 115 А при AC3 - способен управлять двигателями мощностью до ~55 кВт в нормальных условиях.
• Напряжение катушки управления: 230 В переменного тока - совместим с распространёнными сетями контроля в промышленности.
• Число полюсов: три - переключает все фазы одновременно, исключая риск однофазного режима.
• Контакты: 3 главных НО + 2 вспомогательных НЗ - позволяют реализовать базовые схемы самоблокировки и сигнализации состояния.
• Тип тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц.
• Степень защиты IP20: защищает от доступа пальцев и крупных частиц, но не герметична - требует установки внутри щита.
• Срок службы: 15 лет при соблюдении условий эксплуатации и допустимых циклов включения.
• Способ монтажа: на монтажную плату - не имеет DIN-рейки, требует крепления через отверстия.
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 25 мм2 (по рекомендациям производителя).

Совместимость и монтаж

Устройство рассчитано на установку на изолированную монтажную плату. Для сборки требуется просверливание отверстий под болты, соответствующих габаритам корпуса. Устанавливается только на вертикальной поверхности; допускается отклонение до +-30° по горизонтали - это важно при монтаже в нестандартных шкафах.

• Не используйте контакттор КТИе-5115 115А 230В/АС3 на горизонтальной или перевёрнутой поверхности - снижаются условия теплоотдачи и срок службы.
• Обязательно проверьте соответствие площадки жесткости и плоскостности - деформация вызывает механический люфт и повреждение механизмов.
• При подключении проводов затягивайте винты усилием 1,8–2,2 Нм - недостаточно или слишком сильно затянутое соединение увеличивает риск перегрева.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу исполнения по степени защиты IP20 и температурному режиму –25…+40 C. Отсутствуют сертификаты ATEX или взрывозащиты - применение во взрывоопасных средах запрещено.

Преимущества

• Высокая долговечность - 15 лет гарантируемого срока службы при работе в предельных циклах.
• Устойчивость к скачкам напряжения благодаря оптимизированной катушке управления на 230 В.
• Готовая комплектация вспомогательных контактов - не требует доработки для создания схем автоподдержания.
• Цена ниже аналогов европейских брендов при сохранении достаточных показателей надёжности для большинства задач.

Ограничения применения

• Не постоянного тока - даже малые импульсы DC могут вызвать сваривание контактов.
• Не предназначен для частотного регулирования или мягкого пуска - требует внешних устройств (например, ЧРП).
• IP20 не защищает от воды, брызг и пыли - нельзя использовать вне закрытых распределительных щитов.
• Отсутствует возможность модульного расширения - невозможно добавить дополнительные контакты после установки.
• Не рекомендуется для высоких уровней гармонических искажений (>10%) - возможно преждевременное старение катушки.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения при достижении порогового уровня.
• Включение группы нагревательных плит в термической камере по сигналу контроллера.
• Переключение питания между основным и резервным источником в системе АВР.
• Управление вентилятором охлаждения в электрощите по температурному датчику.

Практические советы

• Выбирая контакттор КТИе-5115 115А 230В/АС3, учтите, что максимальный ток 115 А указан для длительной работы - при частых пусках (более 30 раз/час) выбирайте запас по току 20–30 %.
• Для продления срока службы устанавливайте его в хорошо вентилируемом месте, источников тепла.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление или подгорание требуют замены.
• Если нужна функция блокировки против одновременного включения двух контакторов - используйте один из имеющихся НЗ контактов в цепи управления второго аппарата.
