Катушка ПМЛ-3/4/5Д-220/230AC-УХЛ4 КЭАЗ (Курский электроаппаратный завод) 110523

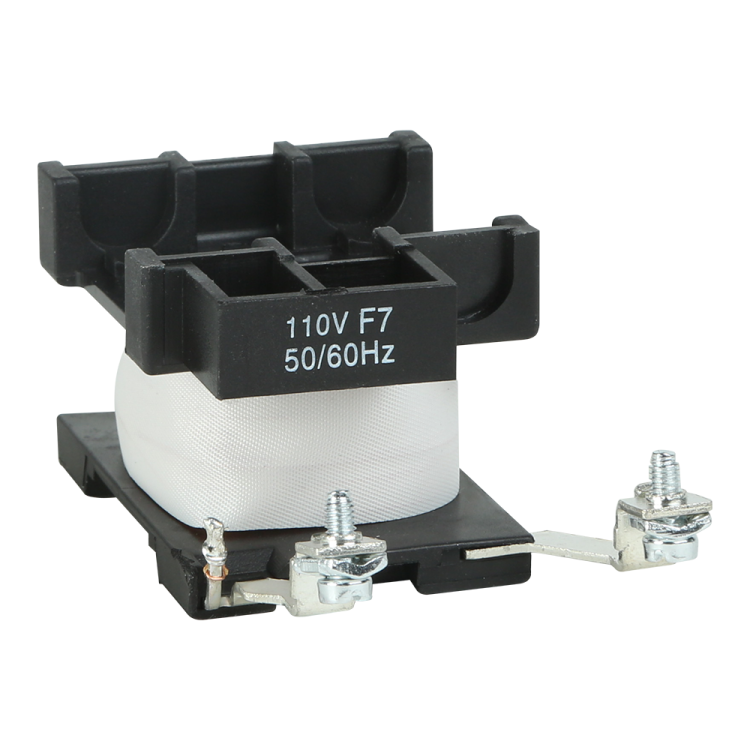

Катушка ПМЛ-3/4/5Д-220/230AC-УХЛ4 от КЭАЗ - это элемент управления контактором, обеспечивающий его включение, удержание и отключение. Применяется исключительно в составе контактной аппаратуры, не является самостоятельным устройством. Артикул 110523 соответствует серии ПМЛ, предназначенной для промышленного использования.

Назначение и область применения

Катушка ПМЛ-3/4/5Д-220/230AC-УХЛ4 используется для управления силовыми контакторами. Она преобразует электрический сигнал в механическое движение якоря, замыкая или размыкая главные цепи контактора. Не работает автономно - требует установки в корпус контактора серии ПМЛ или совместимой модели. Подходит для автоматических систем на объектах с переменным током: станки, конвейеры, системы вентиляции, насосные станции.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 220–230 В - оптимальный рабочий диапазон, допускаются небольшие колебания сети
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Способ монтажа: на монтажную плату - фиксируется через отверстия в основании, не требует крепления болтами
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, температурой от −40C до +40C, повышенной влажностью
• Нормативный документ: ТУ3420-091-05758109-2016 - соответствие требованиям завода-изготовителя

Совместимость и монтаж

Катушка ПМЛ-3/4/5Д-220/230AC-УХЛ4 совместима с контакторами серии ПМЛ и РТЛ, где предусмотрены гнёзда для таких катушек. Монтаж выполняется на печатную плату контактора: выравнивают положение, вставляют и закрепляют штыревыми выводами. После установки подключают провода к винтовым клеммам - предварительно зачищенные и зажатые плотно, чтобы избежать перегрева. Не рекомендуется использовать с другими сериями без проверки габаритов и расположения контактов.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ3420-091-05758109-2016. Степень защиты IP20 обеспечивает безопасность при обслуживании в закрытых щитах, но не защищает от попадания воды или пыли - не применяется вне помещений или в сырых средах. Напряжение 220–230 В соответствует стандартной сетевой нагрузке в России и странах СНГ.

Преимущества

• Высокая надёжность за счёт проверенной конструкции КЭАЗ
• Устойчивость к перепадам напряжения в пределах +-10%
• Простота замены - можно демонтировать и установить новую без переделки схемы
• Совместимость с широким спектром контакторов серии ПМЛ

Ограничения применения

• Не работает при постоянном токе - только для AC 220–230 В
• IP20 не позволяет применять в открытых щитах, на улице или во влажных помещениях без дополнительной защиты
• Требует точного соответствия типу контактора - несовместима с моделями других производителей без адаптеров
• Не предназначена для частого включения/выключения более 600 раз в час - риск перегрева и снижения срока службы

Примеры использования

• Запуск двигателя насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Автоматизация тепловых щитов в жилых домах
• Контроль работы компрессора в системах HVAC

Практические советы

• Проверьте напряжение сети перед подключением - превышение 230 В может вызвать перегрев катушки
• При замене используйте ту же модель - отличаются габариты, число витков и сила намагничивания
• Обязательно отключите питание перед монтажом или демонтажем
• Если катушка гудит после включения - возможно, недостаточно затянуты винты или есть грязь между якорем и сердечником
• Артикул 110523 - единственный номер для заказа; другие варианты (например, с DC) имеют другое наименование
