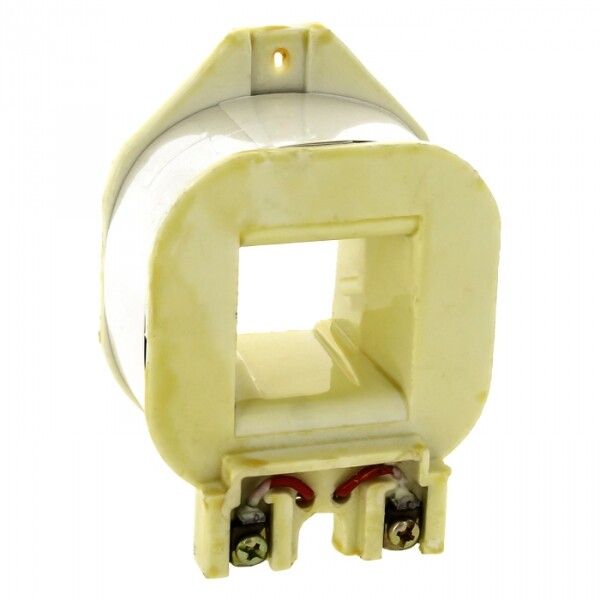

Катушка управления КТ-6013 230В EKF PROxima | ctr-kt-6013-230

Катушка управления КТ-6013 230В от EKF - компактное устройство для включения и выключения контакторов через подачу переменного напряжения. Применяется в автоматических системах управления, где требуется надёжное срабатывание при напряжении 220 В. Артикул ctr-kt-6013-230 соответствует серии PROxima.

Назначение и область применения

Катушка управления КТ-6013 230В используется для управления силовыми контактными аппаратами - контакторами и магнитными пускателями. Когда на её выводы подаётся напряжение 220 В переменного тока, она создаёт магнитное поле, которое замыкает главные контакты устройства. Это позволяет включить или отключить нагрузку: двигатель, нагреватель, освещение или другую электрооборудование.

Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Тип тока: Переменный (AC) - работает исключительно на сети 220 В, 50 Гц;
• Номинальное напряжение: 220 В - оптимальное рабочее напряжение; допускаются небольшие колебания, но перегрузка выше 240 В недопустима;
• Способ монтажа: На печатную плату (SMD/PTH) - устанавливается прямо на плату контроллера или модуля управления, не требует клеммника;
• Степень защиты: IP20 - защищена от доступа пальцев и крупных частиц, но не герметична, не рассчитана на влагу или пыль вне корпуса;
• Климатическое исполнение: УХЛ4 - предназначена для работы в помещениях с умеренным климатом, температурой от −25 C до +40 C и относительной влажностью до 90 %;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий;
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие требованиям к аппаратуре низковольтного управления.

Совместимость и монтаж

Катушка управления КТ-6013 230В совместима со всеми стандартными контакторами, имеющими габариты, соответствующие типовой базе KT-6013. Монтируется методом поверхностного или сквозного монтажа на печатную плату - не использует винтовые зажимы. Для правильной установки проверьте расположение выводов и шаг между ножками - он стандартизирован под распространённые платформы управления.

Не рекомендуется использовать в цепях постоянного тока - катушка не будет работать и может повредиться.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в сетях до 1000 В AC. Соответствует нормам электромагнитной совместимости и термической устойчивости для промышленного оборудования. Напряжение 220 В обеспечивает достаточный уровень безопасности при соблюдении правил монтажа в закрытых щитах.

Преимущества

• Высокий гарантированный срок службы - 7 лет - благодаря качественной намотке и использованию медных проводов;
• Стандартный форм-фактор - легко заменяется на аналоги в существующих сборках;
• Низкий уровень шума при срабатывании - важен для помещений с повышенными требованиями к комфорту;
• Работает стабильно даже при кратковременных проседаниях напряжения до 180 В.

Ограничения применения

• Не применяется во внешних условиях - степень защиты IP20 не предохраняет от воды, пыли и агрессивной среды;
• Запрещено использование в цепях постоянного тока - возможен выход из строя;
• Не предназначен для частого включения более 120 раз в час - высокая механическая нагрузка снижает долговечность;
• Требуется установка внутри закрытого корпуса - открытый монтаж невозможен из-за отсутствия защиты.

Примеры использования

• Автоматизация производства: управление двигателем насоса через PLC и контактор;
• Системы теплоснабжения: включение котла или теплообменника по сигналу термореле;
• Осветительные системы: включение групп светильников по графику;
• Электрошкафы с микроконтроллерами: интеграция в платы управления типа “умный дом” или промышленные АСУ ТП.

Практические советы

• Проверяйте наличие напряжения перед подключением - неверное питание (например, DC вместо AC) сразу выведет катушку из строя;
• При замене старой катушки сверьте номер модели - КТ-6013 230В имеет фиксированный размер и шаг выводов, другие модели могут не подойти;
• Обеспечьте хорошую вентиляцию вокруг катушки - длительная работа при максимальном токе вызывает нагрев, особенно в плотно заполненных щитах;
• Артикул ctr-kt-6013-230 всегда указывается на этикетке - сохраните её при обслуживании для быстрой идентификации.
