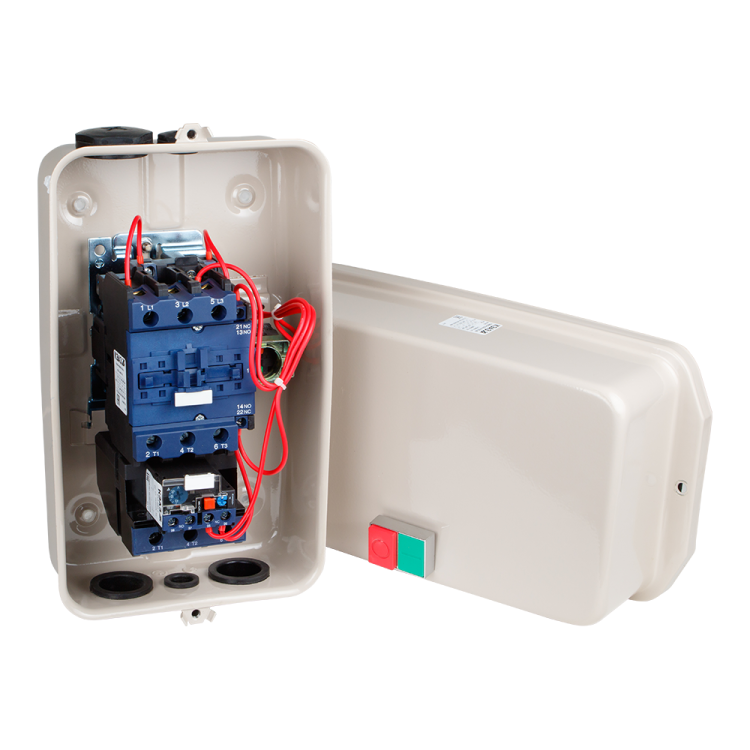

Пускатель электромагнитный ПМЛ-4220 63А 380В AC-3 КЭАЗ (Курский электроаппаратный завод) 110730

Пускатель магнитный ПМЛ-4220 63А 380В переменного тока (48-65А) УХЛ3 - это устройство для безопасного запуска и остановки электродвигателей переменного тока с защитой от перегрузок. Произведённый компанией КЭАЗ, он относится к серии ПМЛ и предназначен для работы в промышленных системах с жесткими условиями эксплуатации.

Назначение и область применения

Пускатель магнитный ПМЛ-4220 63А 380В переменного тока (48-65А) УХЛ3 используется для прямого пуска трёхфазных асинхронных двигателей. Он обеспечивает дистанционное управление: включение, выключение и защиту от длительной перегрузки. Подходит для установки в системах управления:

• грузоподъёмными механизмами - лифтами, кранами;
• насосами и вентиляторами;
• тепловыми завесами, печами и нагревательными элементами;
• станками и конвейерами;
• системами автоматического ввода резерва (АВР);
• промышленным освещением.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение питания: 380 В - питание катушки управления
• Номинальный рабочий ток: 63 А - максимальный ток, который коммутируют главные контакты
• Диапазон настройки термической защиты: 48–65 А - можно регулировать под реальную нагрузку двигателя
• Количество полюсов: 3 - соответствует трёхфазной сети
• Номинальная мощность: до 30 кВт - рекомендованная мощность защищаемого двигателя
• Условный номинальный ток короткого замыкания: 3 кА - способен выдерживать кратковременные токи КЗ без повреждений
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - для сигнализации и блокировок
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к влажности и конденсату
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 16 мм2 - допустимый предел для подключения силовых проводов
• Способ монтажа: на монтажную плату - фиксируется болтами на металлической поверхности
• Нормативный документ: ТУ 3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-4220 63А 380В переменного тока (48-65А) УХЛ3 совместим с любыми трёхфазными двигателями мощностью до 30 кВт, работающими от сети 380 В. Для монтажа требуется прочная металлическая плита толщиной не менее 1,5 мм. Устройство крепится четырьмя винтами через отверстия в основании. Обязательно соблюдайте посадочные размеры - они стандартизированы для серий ПМЛ. Подключение силовых цепей выполняйте к контактам L1-L2-L3 и T1-T2-T3, управление - к A1-A2. Заводская схема управления уже нанесена на корпус - сверьте её при подключении, чтобы избежать ошибок.

Безопасность и стандарты

Пускатель соответствует требованиям ТУ 3427-042-05758109-2008. Степень защиты IP54 снижает риск поражения током и выхода из строя из-за пыли и влаги. Защита от перегрузки реализована встроенным тепловым реле с регулируемым порогом 48–65 А - это исключает ложные срабатывания и даёт точную адаптацию под двигатель. Корпус выполнен из самозатухающего пластика, не поддерживающего горение.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Отсутствие шума при работе - важное преимущество в помещениях с постоянным пребыванием персонала
• IP54 и исполнение УХЛ3 позволяют использовать в сырых, пыльных и холодных средах
• Готовая заводская схема управления минимизирует риск ошибок при монтаже
• Широкий диапазон настройки защиты (48–65 А) - один пускатель покрывает несколько типов двигателей
• Поддержка винтового подключения - совместим с большинством существующих кабельных решений

Ограничения применения

• Не предназначен для частотного регулирования скорости - только прямой пуск
• Не используйте в местах с постоянным воздействием струй воды или погружением - IP54 не гарантирует герметичность
• Не применяйте при температурах ниже −40 C или выше +40 C - это выходит за рамки климатического исполнения УХЛ3
• Не подключайте кабели сечением более 16 мм2 - возможен перегрев и потеря контакта
• Не монтируйте на пластиковые или деревянные поверхности - требует жёсткой металлической базы

Примеры использования

• На конвейере в пищевой промышленности - пускатель включает мотор при старте линии и отключает при аварии
• В системе вентиляции цеха - термореле защищает вентилятор от перегрузки при забитом фильтре
• В АВР-панели - НЗ контакт используется для сигнализации “двигатель выключен”
• На кране-балке - пускатель обеспечивает плавный старт и защиту от перегрузки при подъёме тяжёлых грузов

Практические советы

• Выбирайте пускатель с диапазоном защиты, который полностью охватывает номинальный ток вашего двигателя - например, для двигателя 55 А выбирайте именно этот вариант (48–65 А)
• Перед первым запуском проверьте настройку теплового реле - поверните регулятор до отметки, соответствующей току двигателя
• Используйте клеммы с медными наконечниками для кабелей 10–16 мм2 - так надёжнее и проще затягивать винты
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых включениях (>10 раз/час)
• При использовании в системах АВР подключите НЗ контакт к контроллеру - это позволит отслеживать статус пускателя
• Не заменяйте оригинальную катушку - она рассчитана на 380 В AC; другие напряжения вызовут отказ или перегрев
