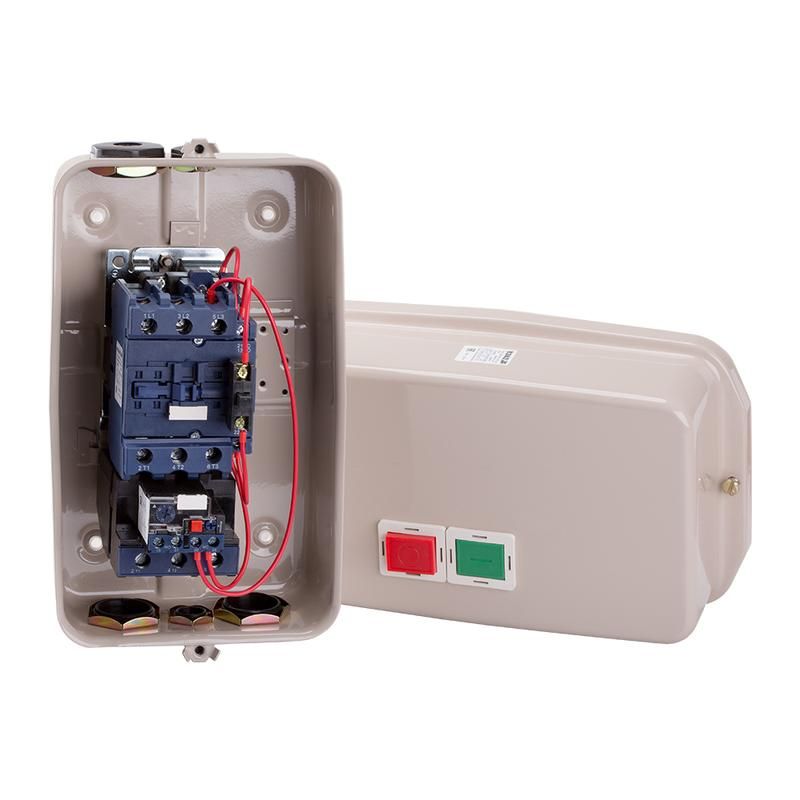

Пускатель ПМ12-063230 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А)| 312452 | КЭАЗ

Пускатель ПМ12-063230 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) - это прямой пускатель с тепловой защитой для управления асинхронными двигателями мощностью до 30 кВт. Произведён КЭАЗ, соответствует серии ПМЛ/РТЛ, предназначен для работы в условиях повышенной запылённости и влажности.

Назначение и область применения

Пускатель ПМ12-063230 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) используется для включения и выключения трёхфазных асинхронных двигателей. Подходит для автоматизации оборудования, где требуется надёжный пуск и защита от перегрузки: насосы, вентиляторы, компрессоры, конвейеры, станки с малой частотой пусков.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен коммутировать нагрузку до 30 кВт при AC 380–415 В
• Напряжение питания катушки управления: 220 В переменного тока - совместим с сетями 220 В, часто используемыми в промышленных системах управления
• Тип пускателя: прямой пуск - обеспечивает полную мощность двигателя при старте, без снижения пусковых токов
• Тепловое реле защиты: да, тип РТТ-231 - защищает двигатель от длительной перегрузки, регулируется в пределах 55–70 А
• Степень защиты IP54 - устойчив к пыли и брызгам воды, подходит для цехов и открытых площадок
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации
• Класс защиты: CLASS 10 A - соответствие требованиям ГОСТ Р МЭК 60947-4-1
• Условный ток короткого замыкания: 3 кА - рассчитан на работу в сетях с ограниченной мощностью КЗ
• Максимальная температура эксплуатации: +40 C - не рекомендуется установка в помещениях без вентиляции выше этого значения
• Световая сигнализация: один индикатор - показывает состояние включено/выключено

Совместимость и монтаж

Пускатель ПМ12-063230 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) монтируется на DIN-рейку 35 мм или крепится винтовым способом к плоской поверхности. Электрические соединения - винтовые зажимы, допускают провода сечением до 16 мм2. Для подключения катушки управления используются клеммы A1/A2. Тепловое реле РТТ-231 встроено и не требует внешней настройки - достаточно выставить ток срабатывания в диапазоне 55–70 А согласно нагрузке двигателя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60947-4-1 и имеет класс координации 1 - значит, обеспечивает базовую изоляцию и безопасность при работе с управляемыми цепями. Класс защиты I - корпус заземляется через контакт на раме. Применение в средах с высокой влажностью и пылью возможно благодаря IP54, но не предназначено для постоянного воздействия струй воды или погружения.

Преимущества

• Встроенное тепловое реле РТТ-231 исключает необходимость отдельного устройства защиты
• Высокая степень защиты IP54 повышает надёжность в сложных условиях
• Световой индикатор упрощает диагностику состояния пускателя без тестера
• Компактная конструкция и стандартизованные клеммы ускоряют монтаж и обслуживание
• Производство КЭАЗ гарантирует совместимость с другими изделиями серии ПМЛ/РТЛ

Ограничения применения

• Не подходит для частотного регулирования или мягкого пуска - только прямой пуск
• Максимальная температура окружающей среды +40 C - нельзя использовать в жарких цехах без принудительного охлаждения
• Номинальный ток 63 А - недостаточен для двигателей свыше 30 кВт; при превышении возможен выход реле из строя
• Отсутствуют дополнительные контакты - расширить функционал можно только с помощью внешних модулей
• Не предназначен для взрывоопасных зон - не имеет сертификата взрывозащиты

Примеры использования

• Управление насосом подачи воды в системе орошения (22 кВт)
• Включение вентилятора охлаждения в печи термообработки (28 кВт)
• Автоматический пуск конвейера на пищевом производстве (25 кВт)
• Компрессор в системе воздушного давления (30 кВт)

Практические советы

• При выборе пускателя ПМ12-063230 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) проверьте, что ток двигателя попадает в диапазон 55–70 А - иначе реле будет либо ложно срабатывать, либо не защищать
• Обязательно заземлите корпус через клемму PE - даже при наличии класса защиты I
• Проверяйте затяжку винтов после первых 10–20 пусков - вибрация может ослабить соединения
• Если нужна автономная сигнализация, подключите индикатор к НО контакту - он будет гореть при включенном состоянии
• При использовании в холодных регионах учтите, что при температуре ниже −25 C возможны трудности с механической работой контактов - лучше хранить в помещении перед установкой
