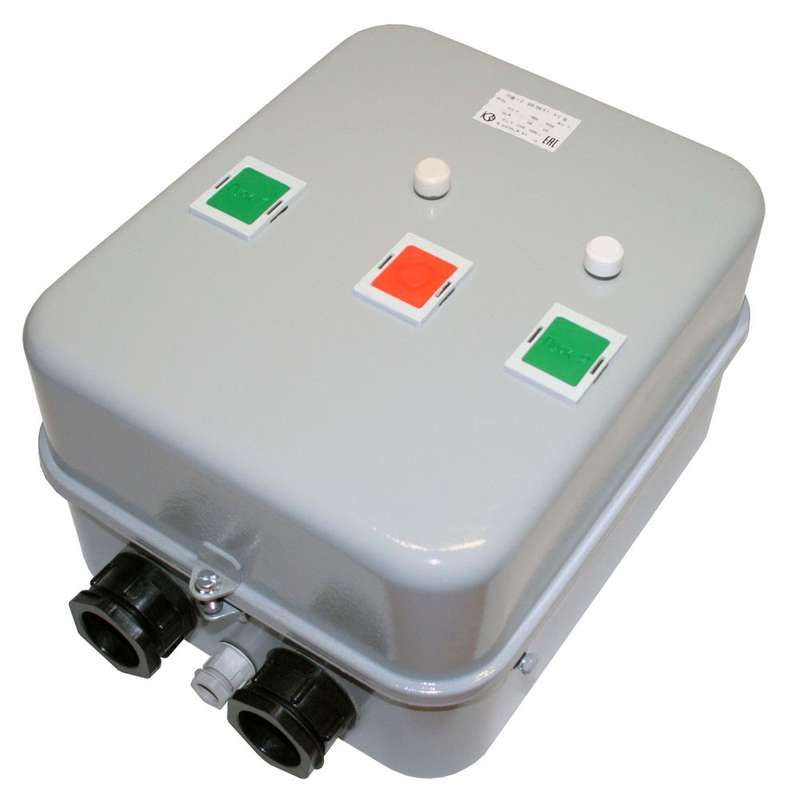

Пускатель магнитный ПМ 12-063631 У2 В 220В РТТ-231 63.0А Кашин 060631221ВВ220000900 КашинЗЭА

Пускатель ПМ12-063631 У2 с реле РТТ-231 на 63 А - это механический контактор с тепловой защитой, предназначенный для частых включений и отключения электродвигателей мощностью до 63 А при напряжении 220 В. Производится компанией КашинЗЭА, артикул 060631221вв220000900.

Назначение и область применения

Пускатель ПМ12-063631 У2 используется для управления трёхфазными асинхронными двигателями в режиме «пуск-останов». Он сочетает в себе силовые контакты для коммутации тока и тепловое реле РТТ-231, которое защищает двигатель от перегрузки и длительного превышения тока. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с периодическим режимом работы.

Технические характеристики

• Номинальный ток теплового реле: 63 А
• Рабочее напряжение катушки управления: 220 В переменного тока
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Категория применения: AC-1 (для активной нагрузки) и AC-3 (для двигателей)
• Частота: 50 Гц
• Условия эксплуатации: У2 - умеренный климатический исполнение, допустимый температурный диапазон от −10 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-063631 У2 монтируется на DIN-рейку шириной 35 мм. Для подключения питания и нагрузки используются винтовые зажимы - рекомендуется использовать медные провода сечением от 10 до 25 мм2. Катушка управления рассчитана на 220 В, поэтому её необходимо подключать через кнопочные посты или автоматические выключатели с соответствующим напряжением. Тепловое реле РТТ-231 требует предварительной настройки под фактический рабочий ток двигателя - регулировка осуществляется поворотом шкалы на корпусе реле.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для аппаратов низковольтного управления. Реле РТТ-231 обеспечивает защиту от перегрева двигателя, что снижает риск выхода из строя изоляции обмоток. Не предназначен для работы в условиях взрывоопасной среды или повышенной запылённости без внешней защиты.

Преимущества

• Надёжная механическая конструкция контактора с долгим сроком службы при частых циклах включения
• Интегрированное тепловое реле РТТ-231 исключает необходимость отдельного приобретения защиты
• Простая настройка порога срабатывания реле без дополнительных инструментов
• Совместимость со стандартной DIN-рейкой - удобство сборки распределительных щитов

Ограничения применения

• Не работает при напряжении ниже 85 % от номинала (менее 187 В) - возможны отказы включения
• Не предназначен для постоянной работы в условиях температуры выше +40 C или ниже −10 C
• Защита от короткого замыкания отсутствует - требуется обязательная установка автоматического выключателя перед пускателем
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать вне закрытых щитов

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейерной ленты на пищевом производстве
• Автоматическое управление воздушным компрессором в мастерской
• Пуск вентилятора в системе вентиляции с терморегуляцией

Практические советы

• Перед первым запуском проверьте соответствие тока двигателя и настройки реле РТТ-231 - завышенная настройка лишает защиту, заниженная вызывает ложные отключения
• При использовании в щите с несколькими пускателями соблюдайте минимальный зазор между устройствами - не менее 10 мм для теплоотвода
• Не используйте этот пускатель для однофазных двигателей - он рассчитан только на три фазы
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление может вызвать нагрев и отказ
• Артикул 060631221вв220000900 совпадает с каталожным номером КашинЗЭА - при заказе указывайте именно его для точного попадания в партию
