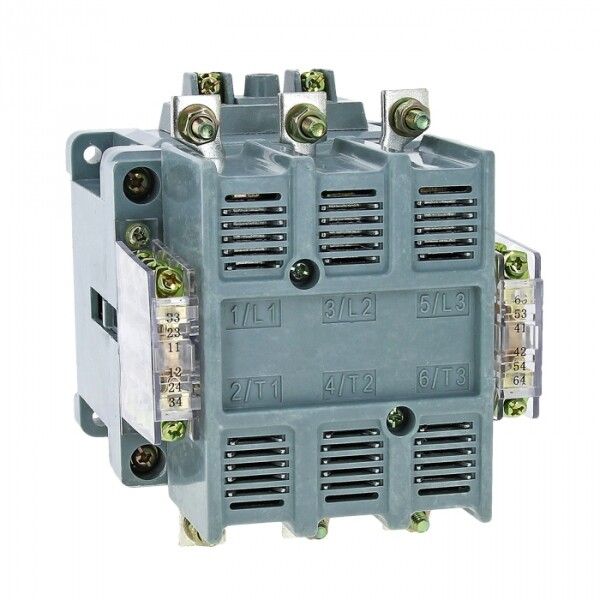

Пускатель электромагнитный ПМ12-63100 230В 2NC+4NO EKF Basic | pm12-63/220

Пускатель электромагнитный ПМ12-63100 220В 2NC+4NO 63А от EKF — это надёжный магнитный пускатель серии ПМ12 для дистанционного управления трёхфазными электродвигателями мощностью до 30 кВт. Устройство рассчитано на работу в промышленной автоматике, где важна простота монтажа и устойчивость к колебаниям сети.

Назначение и область применения

Пускатель электромагнитный ПМ12-63100 220В 2NC+4NO 63А предназначен для включения и выключения трёхфазных электродвигателей на расстоянии. Он используется в системах автоматизации, где требуется безопасное управление нагрузкой без необходимости физического доступа к оборудованию. Подходит для станков, насосов, компрессоров, конвейеров и другого промышленного оборудования. Также обеспечивает базовую защиту двигателя от перегрузок при использовании совместно с тепловым реле.

Технические характеристики

• Номинальный ток: 63 А — способен коммутировать токи до этого значения без повреждений;
• Напряжение катушки управления: 230 В переменного тока (AC) — работает от стандартной однофазной сети 220–240 В;
• Номинальная мощность двигателя: 30 кВт — оптимально для двигателей этой мощности при классе нагревостойкости AC3;
• Контакты: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) — позволяют реализовать сложные схемы управления и сигнализации;
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ; допускается работа и при 60 Гц;
• Максимальное сечение кабеля: 25 мм² — позволяет подключить провода достаточной толщины для больших токов;
• Степень защиты: IP00 — устройство не имеет внешней защиты, требует установки в корпус или щит;
• Рабочий температурный диапазон: от -25 до +50 °C — подходит для помещений с умеренным климатом;
• Климатическое исполнение: УХЛ3 — рассчитан на использование в условиях умеренного и холодного климата, в закрытых помещениях;
• Способ монтажа: монтажная плата — крепится на DIN-рейку или специальную платформу внутри шкафа;
• Тип подключения: винтовые зажимы — обеспечивают прочное соединение, удобны для многократного обслуживания;
• Гарантия: 12 месяцев — соответствует стандартам качества EKF.

Совместимость и монтаж

Пускатель электромагнитный ПМ12-63100 220В 2NC+4NO 63А совместим с любыми контактными элементами и тепловыми реле серии ПМ12. Для монтажа требуется DIN-рейка типа TS35. Клеммы рассчитаны на винтовое подключение медных жил сечением до 25 мм² — не используйте алюминиевые провода без переходника. Обязательно соблюдайте полярность при подключении катушки управления: L и N должны быть подведены правильно, иначе пускатель не будет работать. Монтаж выполняется исключительно в защищённом от пыли и влаги месте из-за отсутствия степени защиты выше IP00.

Безопасность и стандарты

Пускатель серий ПМ12 соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют соответствие устройства международным нормам безопасности при коммутации силовых цепей. Применение в соответствии с этими нормами снижает риск аварий, перегрева и возгорания. Устройство не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Винтовые зажимы — легко проверяются и затягиваются, не требуют специнструментов;
• Высокая механическая износостойкость — рассчитан на десятки тысяч циклов включения/выключения;
• Чёткая визуальная индикация положения контактов — можно определить состояние пускателя без тестера;
• Совместимость с другими изделиями серии ПМ12 — позволяет строить унифицированные системы управления;
• Надёжная катушка управления — устойчива к скачкам напряжения в пределах ±10% от 230 В.

Ограничения применения

• Не применяется вне закрытых щитов — степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям;
• Не подходит для реверсивных схем — только нереверсивное исполнение, для изменения направления вращения нужен второй пускатель;
• Не предназначен для работы при температурах ниже -25 °C или выше +50 °C — возможны отказы в экстремальных условиях;
• Требуется обязательная установка теплового реле для защиты от перегрузки — сам по себе пускатель не отключает двигатель при перегрузках;
• Не рекомендован для частотного регулирования — не рассчитан на высокочастотные импульсы от преобразователей частоты.

Примеры использования

• Автоматизация конвейерной ленты на пищевом производстве — включение/остановка по сигналу PLC;
• Управление насосной группой в системе водоснабжения — пуск при достижении заданного уровня воды;
• Компрессоры в pneumatic-системах — циклический запуск по давлению;
• Вентиляторы в HVAC-системах — управление скоростью через термореле и пускатель.

Практические советы

• Выбирая пускатель электромагнитный ПМ12-63100 220В 2NC+4NO 63А, убедитесь, что ваш двигатель не превышает 30 кВт — превышение может вызвать быстрый износ контактов;
• Подключите к нему тепловое реле серии РТЛ или аналогичное — это продлит срок службы двигателя;
• Проверьте напряжение на катушке перед первым включением — даже небольшое отклонение от 230 В может привести к гудению или недополнительному замыканию;
• При сборке шкафа оставьте минимум 5 см свободного пространства вокруг пускателя — это необходимо для теплоотвода;
• Используйте только медные кабели сечением до 25 мм² — алюминий требует специальных зажимов и контроля момента затяжки.
