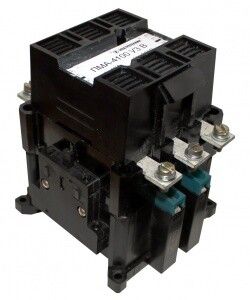

Пускатель электромагнитный ПМА-4100 УХЛ4 В, 110В/50Гц, 2з+2р, 63А, нереверсивный, без реле, IP00, - ET000408 Электротехник

Пускатель электромагнитный ПМА-4100 УХЛ4В - это нереверсивный контактор на 63 А с питанием катушки 110 В переменного тока, предназначен для дистанционного включения и отключения электродвигателей и другой нагрузки в промышленных электрощитах. Бренд Электротехник, артикул et000408, соответствует требованиям для эксплуатации в умеренно холодном климате.

Назначение и область применения

Пускатель электромагнитный ПМА-4100 УХЛ4В используется для удалённого управления мощными электрическими нагрузками: запуска и остановки двигателей, нагревательных элементов, насосов, вентиляторов, компрессоров и систем освещения. Подходит для сборки шкафов автоматизации, щитов АВР, УКРМ и других комплектных устройств. Применяется в промышленности, энергетике, пищевой и металлургической отраслях, на объектах городской инфраструктуры.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение питания катушки: 110 В переменного тока, частота 50 Гц - требует точного совпадения с источником управления;
• Количество силовых полюсов: 3 - управляет трёхфазной сетью;
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями;
• Номинальная коммутируемая мощность: 25,2 кВт - максимальная активная мощность двигателя, который можно безопасно запускать через этот контактор;
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый;
• Тип подключения: винтовые зажимы - надёжное соединение проводов, допускает многократную перепайку;
• Способ монтажа: на монтажную плату - крепится болтами прямо на металлический основание или DIN-рейку через адаптер;
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя без внешнего переключения;
• Без встроенного теплового реле - требуется отдельное подключение защиты при необходимости.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4100 УХЛ4В монтируется исключительно на жёсткую монтажную плиту или специальную раму. Для установки на DIN-рейку необходим переходной кронштейн - он не входит в комплект. Клеммы рассчитаны на медные провода сечением до 25 мм2. Обязательно соблюдайте полярность подключения катушки: L1 и N должны соответствовать указанному напряжению 110 В AC. Отсутствие защиты IP00 требует установки внутри закрытого шкафа, защищённого от доступа людей и попадания сторонних предметов.

Безопасность и стандарты

Пускатель электромагнитный ПМА-4100 УХЛ4В соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов переменного тока. Серия ПМА прошла испытания на долговечность и термическую стабильность. Однако из-за степени защиты IP00 использование вне герметичных шкафов противоречит правилам безопасности - возможен риск поражения током или возгорания при наличии пыли и влаги.

Преимущества

• Высокая механическая прочность и длительный срок службы благодаря качественной контактной группе;
• Отсутствие шума при работе - идеален для помещений с чувствительными условиями;
• Поддерживает работу в широком температурном диапазоне - класс исполнения УХЛ4В обеспечивает эксплуатацию при минус 40 C до +40 C;
• Простая замена - все части стандартизированы, легко сервисируются;
• Широкая совместимость с другими изделиями серии ПМА - удобно при модульной сборке щитов.

Ограничения применения

• Не применяется на открытом воздухе или во влажных помещениях без дополнительной защиты - IP00 не предохраняет от пыли, брызг и конденсата;
• Не имеет встроенной тепловой защиты - обязательно использовать внешнее реле перегрузки при управлении двигателями;
• Не подходит для частотного регулирования - работает только на постоянной частоте 50 Гц;
• Требуется точное соответствие напряжения катушки - применение 220 В вместо 110 В вызовет немедленный выход из строя;
• Нельзя использовать для реверса - для изменения направления вращения нужен второй контактор или внешний переключатель.

Примеры использования

• Щит АВР - управление переключением между основным и резервным питанием для насосной станции;
• Щит освещения - включение группы прожекторов на территории предприятия;
• Контроллер конвейера - запуск и остановка ленты по сигналу от PLC;
• Шкаф вентиляции - управление мощными вытяжными вентиляторами в цеху;
• Пункт распределительный - коммутация нагрузки для оборудования на участке производства.

Практические советы

• Выбирая Пускатель электромагнитный ПМА-4100 УХЛ4В, проверьте, что ваша система управления даёт именно 110 В AC - другие значения недопустимы;
• Для защиты от перегрузки всегда используйте внешнее тепловое реле - например, РТЛ или аналогичное;
• При монтаже на плату соблюдайте минимальный зазор вокруг контактора - не менее 50 мм с каждой стороны для теплоотвода;
• Не забывайте про обязательную маркировку всех цепей: силовых и управляющих - особенно важно при использовании вспомогательных контактов;
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить клеммы, но слабое крепление вызывает нагрев и окисление;
• При замене старого контактора - сверьте количество и тип вспомогательных контактов: здесь 2НО+2НЗ - этого достаточно для большинства схем, но не для сложной логики.
