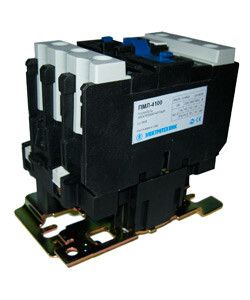

Пускатель ПМЛ-4100 УХЛ4 Б 63А кат. 110В AC 1НО+1НЗ IP00 без реле Электротехник ET002560

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, 110В/50Гц, 1р+1з, 63А, нереверсивный, без реле, IP00 - компактный магнитный пускатель серии ПМЛ от бренда Электротехник, предназначен для дистанционного включения и выключения трёхфазных двигателей с короткозамкнутым ротором. Подходит для установки на монтажную плату в распределительных щитах и пультах управления.

Назначение и область применения

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б используется для безопасного запуска, остановки и защиты электродвигателей мощностью до 25,2 кВт. Применяется в системах автоматизации, где требуется управление двигателями без ручного вмешательства. Подходит для оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Монтаж на плату позволяет использовать его в компактных щитах и модульных системах управления.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока (AC), частота 50 Гц
• Номинальный рабочий ток: 63 А
• Коммутируемая мощность: 25,2 кВт
• Количество нормально открытых (НО) контактов: 4
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: крепление на монтажную плату (PCB)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP00 - отсутствует защита от внешних воздействий, требует установки в закрытом корпусе
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-4100 УХЛ4 Б рассчитан на монтаж на печатную плату. Для правильной установки необходимо соблюдать габариты и расположение отверстий под крепёж. Клеммы силовой цепи - винтовые, позволяют подключить провода сечением до 16 мм2. Катушка управления работает только от 110 В AC - использование другого напряжения повредит устройство. Комплектуется четырьмя НО контактами, что достаточно для реализации базовой схемы управления с кнопками “Пуск” и “Стоп”. Реверсирование невозможно - для него потребуются два пускателя или другой тип устройства.

Безопасность и стандарты

Пускатель соответствует требованиям к электрооборудованию для промышленного применения. Серия ПМЛ прошла проверку на долговечность и термическую стойкость. Отсутствие защиты IP00 означает, что устройство нельзя устанавливать в открытом виде - обязательно использование в защищённом корпусе с классом защиты не ниже IP54. Работа в условиях высокой влажности, пыли или агрессивной среды возможна только при наличии герметичного кожуха.

Преимущества

• Контакты выполнены из серебряного сплава - снижают нагрев и увеличивают срок службы при частых включениях
• Низкое переходное сопротивление - минимизирует потери энергии и риск перегрева
• Высокая механическая износостойкость - обеспечивает надёжную работу даже при интенсивном использовании
• Отсутствие шума при работе - важное преимущество для помещений с чувствительными условиями
• Широкий температурный диапазон - позволяет применять в холодных и жарких регионах без дополнительного обогрева

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения нужен второй пускатель
• IP00 - не имеет защиты от пыли, воды, прикосновения; обязателен монтаж внутри корпуса
• Не содержит встроенного теплового реле - для защиты от перегрузки требуется внешнее реле или автоматический выключатель
• Подключение только к сети 110 В AC - совместимость с другими напряжениями (например, 220 В) невозможна без преобразователя
• Не рекомендован для частых пусков более 60 раз в час - может снизить срок службы контактов

Примеры использования

• Автоматизация конвейера на пищевом производстве - управление двигателем через PLC с помощью одного пускателя
• Щит управления вентиляцией в промышленном цеху - три пускателя ПМЛ-4100 управляют тремя вентиляторами
• Система водоснабжения - пускатель включает насос при достижении нижнего уровня в баке
• Оборудование для деревообработки - управление фрезерным станком через кнопочные посты

Практические советы

• Выбирая пускатель электромагнитный ПМЛ-4100 УХЛ4 Б, убедитесь, что ваш двигатель не превышает 63 А и 25,2 кВт - превышение нагрузки вызовет выход из строя
• Для защиты от перегрузки используйте внешний тепловой реле или магнитно-тепловой автомат
• При монтаже на плату следите за плотностью затяжки винтов - недостаточно затянутый контакт нагреется, слишком сильно - повредится резьба
• Если система будет работать в условиях вибраций, дополнительно закрепите пускатель клеем или хомутами
• Замена пускателя должна выполняться при отключенном питании - даже при отключенной катушке силовые контакты могут находиться под напряжением
