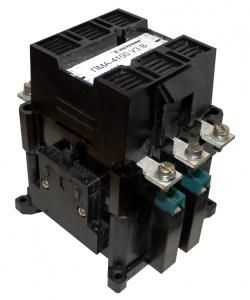

Пускатель электромагнитный ПМА-4102 УХЛ4 В, 220В, 2з+2р, 63А, нереверсивный, без реле, IP00 - ET001937 Электротехник

Пускатель электромагнитный ПМА-4102 УХЛ4 В, 220В, 2з+2р, 63А, нереверсивный, без реле, IP00 - это устройство для дистанционного включения и выключения электродвигателей и другой нагрузки до 63 А. Бренд Электротехник выпускает эту модель как часть серийной линейки ПМА, предназначенную для жестких условий промышленной эксплуатации.

Назначение и область применения

Пускатель электромагнитный ПМА-4102 УХЛ4 В используется для удалённого управления мощными электрическими нагрузками: запуска и остановки двигателей, нагревательных элементов, насосов, вентиляторов, компрессоров, светильников и систем АВР. Подходит для сборки промышленных щитов и шкафов - таких как ЩОТ, УКРМ, АВР, ЩР, ПР и другие. Модель не имеет реверса и не содержит теплового реле, поэтому применяется там, где защита обеспечивается внешним оборудованием.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение питания катушки: 220 В переменного тока - требует именно такого напряжения для срабатывания;
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления другими цепями;
• Количество силовых контактов: 3 - три полюса для подключения трёхфазной сети;
• Коммутируемая мощность: 25,2 кВт - максимальная активная мощность двигателя, которую можно безопасно управлять при напряжении 380 В;
• Род тока: переменный (AC) 50/60 Гц - не работает с постоянным током;
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый;
• Подключение силовых проводов: винтовые зажимы - требуется регулярная проверка затяжки;
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности, не устанавливается в DIN-рейку.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4102 УХЛ4 В монтируется исключительно на плоскую металлическую поверхность - монтажную плиту. Он не совместим с DIN-рейками. Для правильной установки необходимо соблюдать посадочные размеры и использовать болты соответствующего диаметра. Клеммы для силовых проводов рассчитаны на медные жилы сечением до 25 мм2. Вспомогательные контакты подключаются через кабели сечением до 2,5 мм2. Перед первым включением обязательно проверьте надёжность всех соединений.

Безопасность и стандарты

Пускатель электромагнитный ПМА-4102 УХЛ4 В соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Однако из-за степени защиты IP00 он не допускается к установке во влажных, пыльных или взрывоопасных средах без дополнительной защиты в виде герметичного корпуса или шкафа. Все работы должны выполняться при отключенном питании согласно ПТЭ и ПБ.

Преимущества

• Высокая механическая долговечность - контакты рассчитаны на десятки тысяч циклов включения;
• Отсутствие шума при работе - благодаря качественной конструкции сердечника;
• Устойчивость к колебаниям температур - исполнение УХЛ4 позволяет работать при температуре от −40 C до +40 C;
• Простота обслуживания - доступ к контактам и возможность замены катушки без демонтажа всего устройства.

Ограничения применения

• Не применять вне защищённых шкафов - IP00 не предохраняет от пыли, брызг и случайного прикосновения;
• Не использовать для частого пуска более 60 раз в час - риск перегрева катушки;
• Не подключать к источникам постоянного тока - катушка рассчитана только на переменное напряжение 220 В AC;
• Не устанавливать рядом с источниками сильных магнитных полей - возможны ложные срабатывания;
• Не эксплуатировать без внешней защиты от перегрузки - модель не имеет встроенного теплового реле.

Примеры использования

• Управление двигателем насоса в системе водоснабжения промышленного объекта;
• Включение вентилятора в системе вентиляции цеха;
• Часть схемы АВР в распределительном щите предприятия;
• Контактор в составе шкафа управления конвейерной линией;
• Автоматическое включение тепловой завесы при снижении температуры в помещении.

Практические советы

• При монтаже на плату используйте изолирующие прокладки, чтобы избежать замыкания на корпус;
• Проверяйте затяжку винтов каждые 6 месяцев - особенно после первых 100 циклов включения;
• Для увеличения срока службы катушки поддерживайте стабильное напряжение +-10 % от 220 В;
• Если нужна защита от перегрузки - параллельно установите отдельное тепловое реле подходящего класса;
• Выбирая аналоги, обращайте внимание на тип подключения и степень защиты - многие модели имеют DIN-крепление и IP54, что удобнее для монтажа в шкафах.
