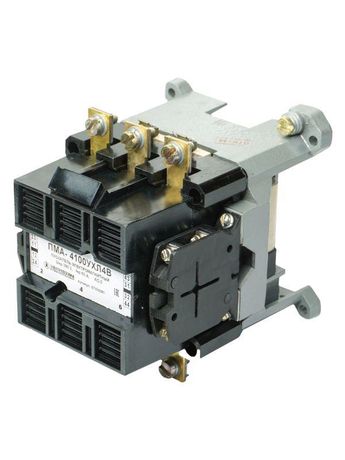

Пускатель электромагнитный ПМА-4100 УХЛ4 В, 380В/50Гц, 2з+2р, 63А, нереверсивный, без реле, IP00 - ET002281 Электротехник

Пускатель электромагнитный ПМА-4100 УХЛ4 В, 380В, 2 нормально-открытых + 2 нормально-закрытых, 63А, нереверсивный, без реле, IP00 - это устройство для дистанционного включения и выключения трёхфазных электродвигателей и другой нагрузки до 63 А. Бренд Электротехник предлагает эту модель как часть серийной линейки ПМА, подходящую для сборки в промышленных щитах и системах автоматизации.

Назначение и область применения

Пускатель электромагнитный ПМА-4100 УХЛ4 В предназначен для частого включения и отключения электрических цепей под нагрузкой. Он работает на постоянном удалении - управляется сигналом с кнопочного поста, контроллера или другого устройства. Подходит для управления двигателями, насосами, вентиляторами, компрессорами, нагревательными элементами и светильниками. Часто используется в системах АВР, УКРМ, ЩОТ и других промышленных щитах. Применяется в легкой, пищевой, металлургической, нефтегазовой и энергетической промышленности, а также в городской инфраструктуре.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузку до этой величины без перегрева;
• Напряжение управления: 380 В переменного тока - требует именно такого напряжения для срабатывания катушки;
• Число силовых полюсов: 3 - управляет трехфазной сетью;
• Тип управления: переменный ток (AC) - совместим только с сетями переменного тока;
• Контакты: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешним оборудованием;
• Номинальная коммутационная мощность при AC-3: 25,2 кВт - максимальная мощность двигателя, который можно запускать под нагрузкой;
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый;
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой платформе внутри шкафа;
• Подключение силовой цепи: винтовые зажимы - провода фиксируются механически, без быстроразъёмных соединений;
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя без внешнего переключения;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и влажности до 98 % при 25 C;
• Без теплового реле - требуется внешняя защита от перегрузки.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4100 УХЛ4 В монтируется исключительно на монтажную плату - он не имеет DIN-рейки и не подходит для стандартных шкафов с рейками. Для установки необходима жесткая основа из стали или прочного пластика с отверстиями под крепёж. Клеммы силового входа и выхода рассчитаны на медные провода сечением до 25 мм2. Управление осуществляется через катушку 380 В - необходимо обеспечить питание именно этого напряжения. Контакты управления (НО и НЗ) имеют малую мощность - они не предназначены для коммутации больших токов, только для сигналов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Отсутствие степени защиты IP00 делает его опасным для открытого монтажа - контактные части находятся под напряжением и доступны при прикосновении. Обязательно использование в защищённых шкафах с блокировками. Не допускается установка во влажных помещениях без дополнительной герметизации.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМА;
• Отсутствие шума при работе - катушка работает бесшумно даже после многократных включений;
• Широкий диапазон рабочих температур - подходит для холодных и жарких помещений;
• Готовое решение для сборки щитов - легко интегрируется в системы АВР, УКРМ, ЩОТ;
• Простое обслуживание - винтовые зажимы позволяют легко заменить провода без специнструментов.

Ограничения применения

• Не применяется вне закрытых шкафов - IP00 не защищает ни от пыли, ни от влаги;
• Не поддерживает реверс - для изменения направления вращения нужен второй контактор или внешнее переключение;
• Не содержит тепловой защиты - обязательно использовать с внешним тепловым реле или термореле;
• Требуется питание 380 В для катушки - не работает от 220 В или постоянного тока;
• Не подходит для частых пусков свыше 60 раз в час - риск перегрева катушки;
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика давления;
• Автоматический запуск вентилятора в цеху при превышении температуры;
• Система АВР - переключение между двумя источниками питания;
• Щит освещения - включение группы светильников по расписанию;
• Контроллер станка - запуск двигателя после выполнения всех условий безопасности.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 380 В, а не 220 В - иначе контактор не сработает;
• Используйте только медные провода сечением 10–25 мм2 - алюминий не рекомендуется;
• Добавьте внешний тепловой реле (например, ТРН или ТРП) для защиты двигателя от перегрузки;
• При сборке щита оставьте минимум 50 мм свободного пространства вокруг контактора для теплоотвода;
• Не используйте этот пускатель в качестве главного рубильника - он не предназначен для отключения при аварии;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает перегрев.
